在 USB TYPE-C 产品量产与测试阶段，不少工程师都会遇到各类 EMC 难题：充电器插拔出现静电异响、快充协议频繁中断；USB-C 线缆内部 eMarker 芯片被静电击穿，导致大功率快充失效；手机、拓展坞等终端接口遭遇浪涌冲击，直接出现烧毁、数据断连等故障。

尤其是当下 USB TYPE-C 接口兼具80Gbps 高速传输与240W 大功率供电双重特性，静电、电网浪涌带来的干扰被进一步放大，轻则产品过不了EMC 认证，重则造成批量硬件损坏，带来不小的损失。

针对以上行业普遍痛点，上海雷卯电子结合多年实战经验与 IEC、国标要求，面向充电器、传输线缆、终端设备三大品类，整理出整套可落地的 USB TYPE-C 静电、浪涌防护方案。今天，雷卯 EMC 小哥就把这份干货分享给广大硬件工程师与研发从业者。

看懂 USB-C 接口结构，找准防护风险点

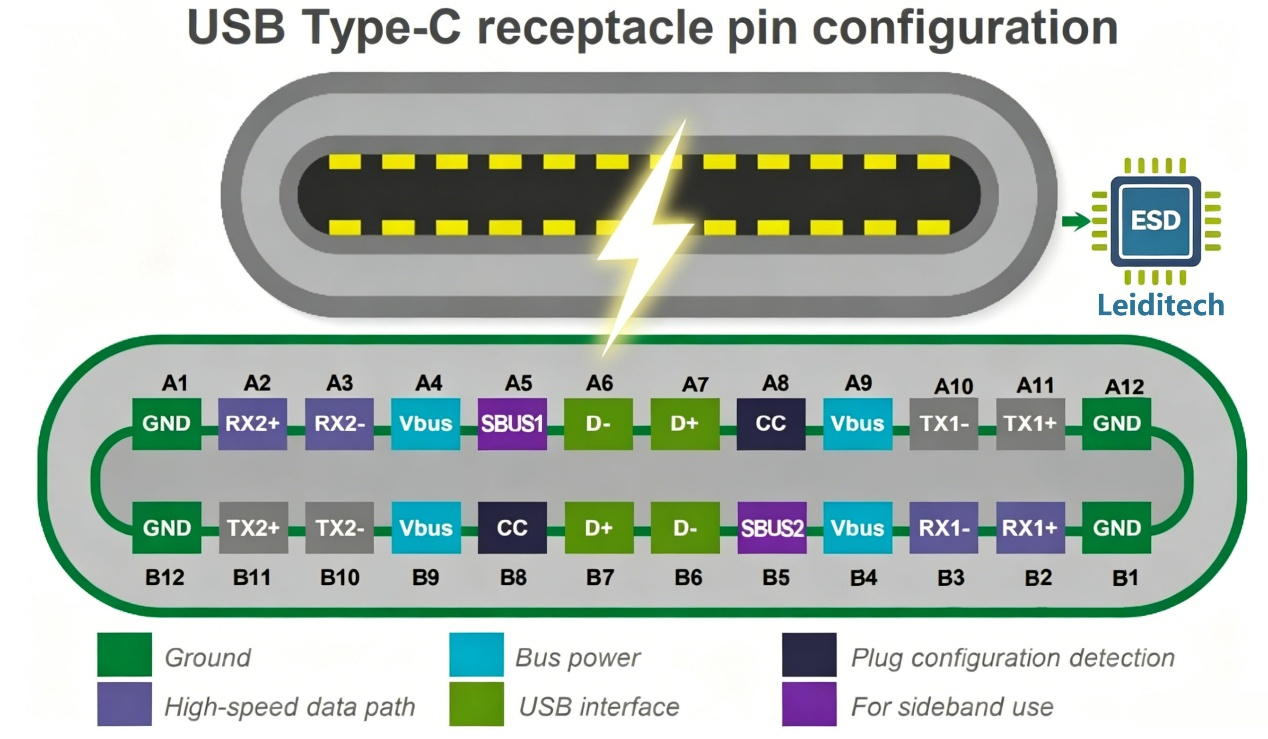

USB TYPE-C采用 24 引脚对称设计，支持正反盲插，所有引脚可按功能划分为四大区域，也是我们防护设计的核心分区：

VBUS/GND 电源区：承担大功率电能传输，电压覆盖 5V~48V，大电流工况下极易遭遇浪涌、过流冲击。

CC 配置通道：负责设备识别、USB PD 电压 / 电流协商，紧邻高压电源引脚，存在高压短路风险。

SBU 边带通道：多用于音视频拓展，线路简单，但热插拔过程中易耦合静电干扰

高速数据通道：包含 USB2.0、USB3.x、USB4 差分信号线，最高速率 80Gbps，对防护器件寄生电容极其敏感。

电源回路主打抗浪涌、防过流；信号线路严控电容、抵御 ESD；CC 关键引脚额外加强高压防护。同时需要注意，USB TYPE-C 反复热插拔产生的瞬时电弧，会触发 ESD 与浪涌双重冲击，也是接口硬件失效的高频诱因。

USB TYPE-C 接口PCB基础布局原则：引脚密集、电源与高速信号混杂的特性，让布局直接决定USB TYPE-C整体防护效果，通用设计禁忌与规范如下：

1.VBUS 大电流引脚：采用≥2oz 厚铜箔铺线，禁止使用细走线，电源回路尽量缩短，降低阻抗、压降与浪涌叠加风险。

2.GND接地引脚：做完整地平面设计，电源地与信号地采用单点共地，规避地环路引入的静电干扰。

3.高速差分线（TX/RX）：严格执行等长、等距、阻抗控制，与 VBUS、CC 高压引脚间距≥3 倍线宽，防止信号串扰。

4.CC/SBU弱信号引脚：防护器件紧贴接口摆放，走线长度控制在 5mm 以内，长走线极易耦合外部静电。

三大应用场景：雷卯 USB-C 专项防护方案

结合行业应用分类，雷卯EMC小哥分别针对充电器、USB-C 线缆、终端设备给出配套方案与选型逻辑。

场景一：USB-C 充电器防护

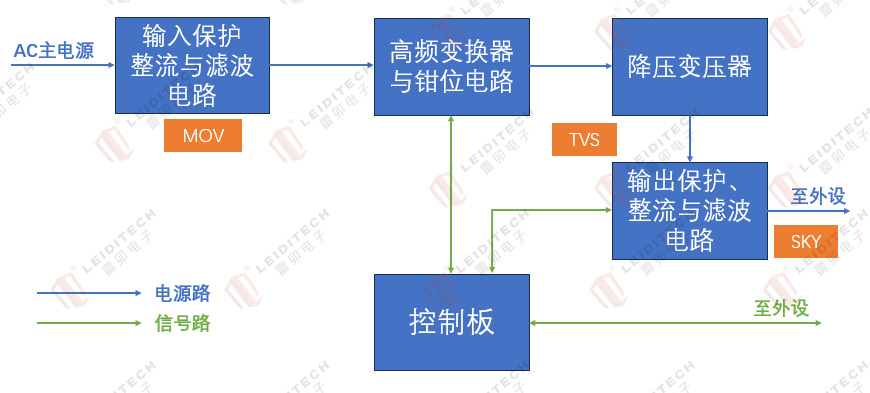

充电器内置开关电源，高压干扰易串入 USB TYPE-C 接口，VBUS 回路、CC 引脚为主要防护点位。整体防护链路：交流输入端 → 保险丝+压敏电阻 (MOV)→ 电源模块 → VBUS（TVS 防护）→ CC 引脚（ESD 防护）→ USB-C 接口，实现过流、过压、浪涌、静电全方位保护。

执行标准参考

USB TYPE-C 充电器 EMC 测试需严格遵循国际与国内规范：

·静电放电：IEC 61000-4-2 Level 4，接触放电 ±8kV，空气放电 ±15kV；

·浪涌抗扰度：IEC 61000-4-5，交流端口线 - 线 ±1kV、线 - 地 ±2kV；

·国内同步参照国标 GB/T 17626.2、GB/T 17626.5。

主流功率档位参数表

器件选型与大功率设计要点

依托上海雷卯电子全系列防护器件，针对 USB TYPE-C 充电器做针对性选型：

ŸVBUS 主回路：选用大功率 TVS 二极管，可承受高能量浪涌，多档位耐压覆盖 18W~100W 全功率充电器；

ŸCC 信号脚：推荐低容 ESD 管 ULC2442CS，寄生电容＜0.5pF，不干扰快充协议，ESD 防护可达 ±30kV。

针对 140W~240W EPR 高压 USB TYPE-C 充电器补充设计要求：

1.MOV 压敏电阻搭配温度保险丝，避免器件老化短路引发安全隐患；

2.VBUS 回路TVS紧贴输出端布局，大功率型号额外增加散热；

3.拉大高压 CC引脚与 48V VBUS的物理间距，杜绝高压爬电短路问题。

场景二：USB-C 线缆防护

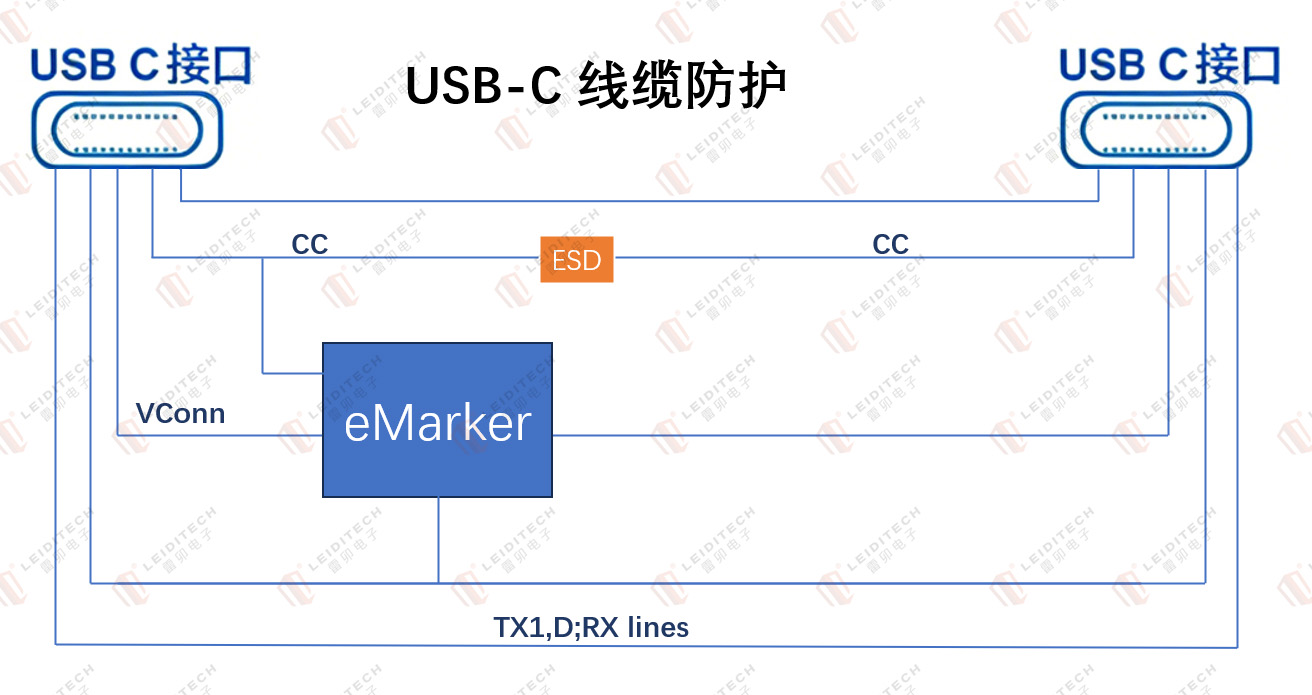

USB TYPE-C 线缆使用过程中频繁插拔，分为普通线缆和带 eMarker 芯片的有源线缆，核心痛点是静电损坏 eMarker 芯片。带 eMarker 芯片的 CC/SBU 信号线，由于 VBUS 电压最高是 20V，上海雷卯电子推荐采用 ULC2442CS，Vrwm24V，带回扫钳位电压低至 6V，满足 IEC61000-4-2 等级 4，接触放电 ±8kV，空气放电 ±15kV。

典型失效分析 & 解决方案

结合多年一线经验，雷卯EMC小哥总结出 USB TYPE-C 线缆最常见故障：eMarker 芯片被静电击穿

·失效原因：插拔瞬间 CC 引脚感应高压静电，防护器件距离过远，静电直接灌入芯片内核；

·优化方案：ESD 器件紧贴线缆两端C口端子安装，禁止在线缆中段布置防护元件；有源线缆的 E-Marker 芯片周边做完整包地处理。

场景三：USB-C 终端设备防护

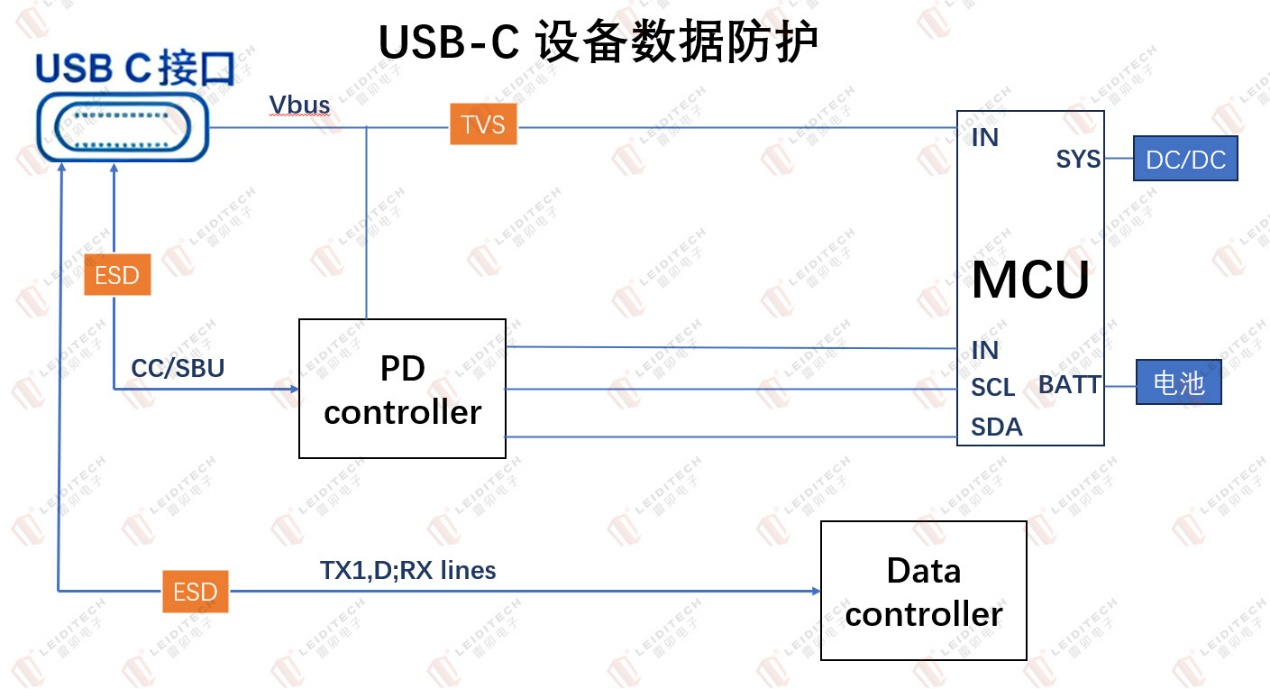

手机、平板、工控设备等终端产品，USB TYPE-C 接口集成供电、高速数据、协议交互多重功能，需要对 VBUS、CC/SBU、高速数据线做精细化区分防护，下面按功率分为三大类讲解。

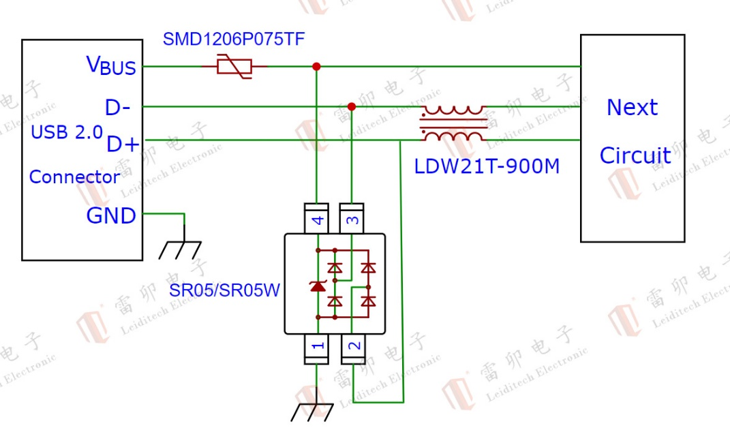

低压设备（5V/10W）：适配 IoT 设备、耳机、键鼠等小功率 USB TYPE-C 产品，雷卯方案采用自恢复保险丝 + 5V 级ESD，选用小型化封装器件，满足产品结构设计需求；自恢复保险丝优先选择雷卯低阻值型号SMD1206P075TF，保障正常供电不受影响。

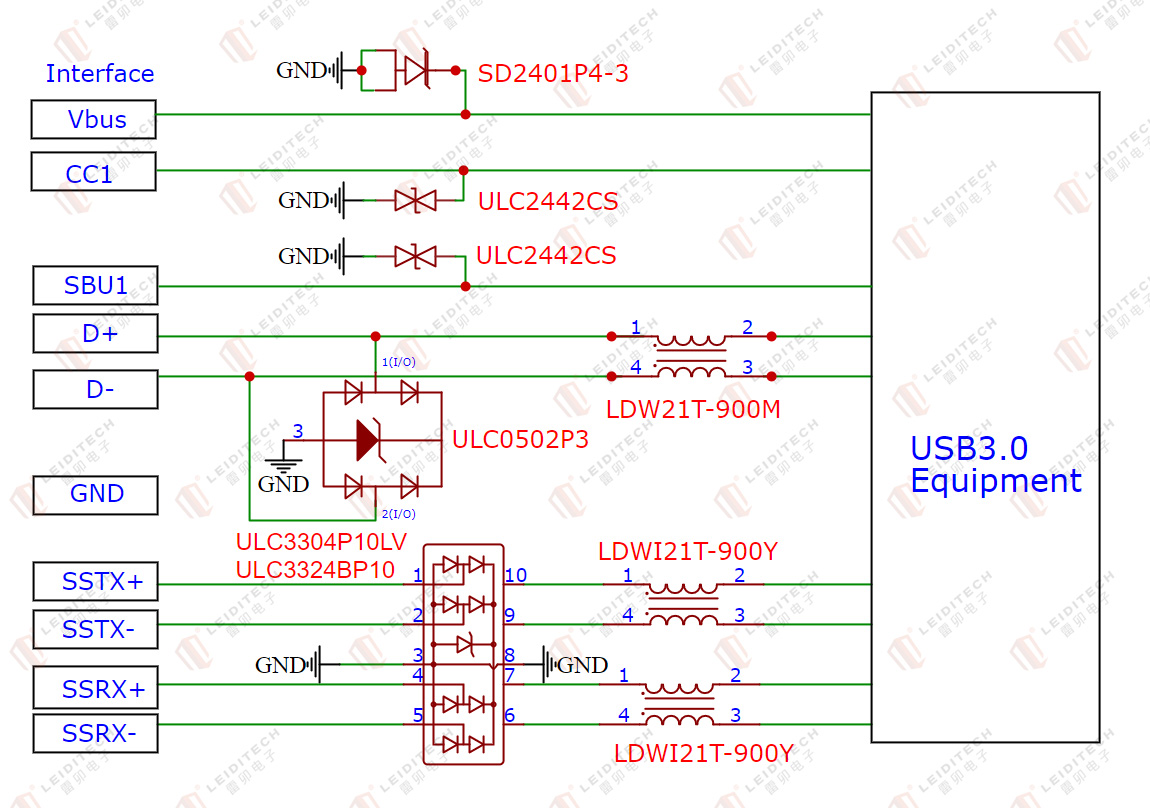

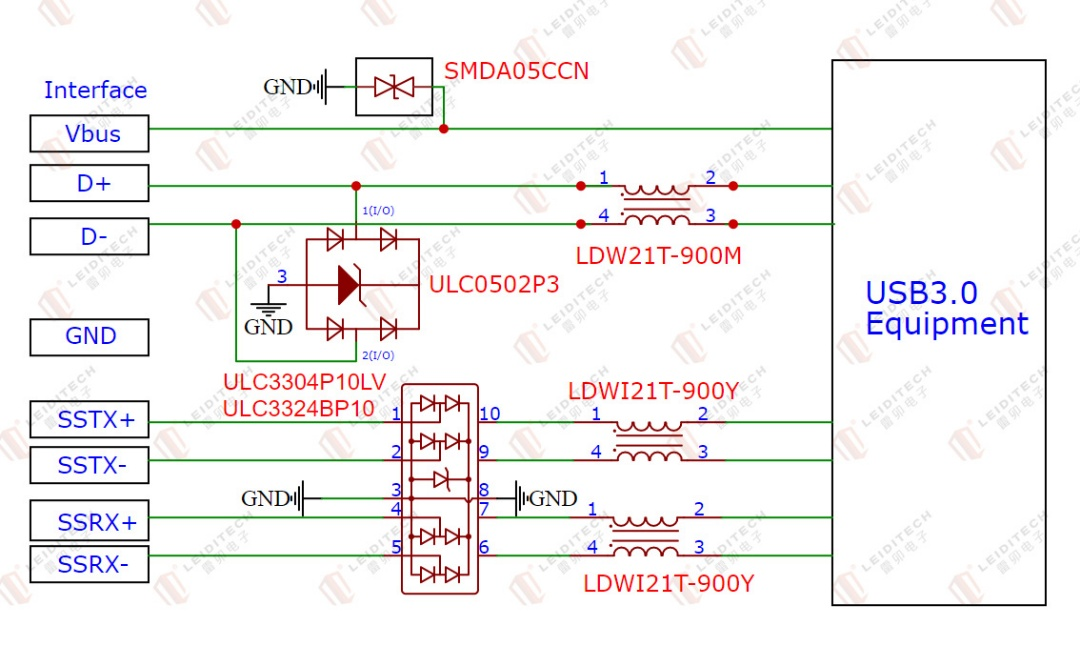

中功率设备（20V/100W）：面向手机、平板等主流消费类 USB TYPE-C 产品，高速数据线需分规格匹配低容 ESD 阵列，最低电容至 0.2pF，兼容 USB2.0、USB3.x、USB4 / 雷电接口，保障 80Gbps 高速传输无失真，满足 IEC61000-4-2 等级 4 标准（接触放电 8kV，空气放电 15kV）。

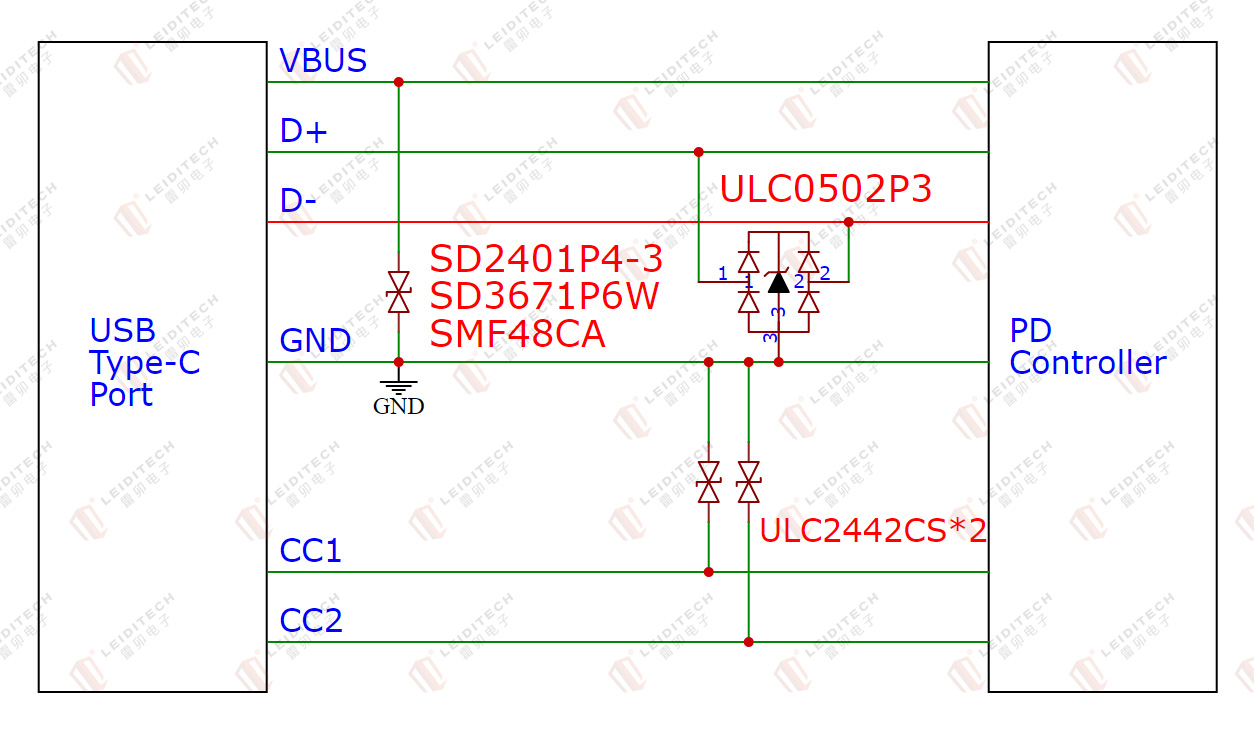

额外设计要求：VBUS 引脚搭配 24V 高功率 TVS，CC 引脚选用高耐压 ESD，规避 VBUS 短路风险；PD 协议控制器与 CC 引脚走线做包地处理，防止干扰导致快充协议异常跳变。

大功率设备（48V/240W）：适用于游戏本、高端拓展坞等大功率 USB TYPE-C 设备，必须采用 48V 高压 TVS 器件，满足 USB4 EPR 超高功率应用；同时在 VBUS 回路增加防反接二极管 + 高压 TVS 组合，双重防护浪涌与反向电压冲击。

四、雷卯USB-C核心防护器件速查表

器件选型 & 使用通用规则

结合 USB TYPE-C 接口特性，上海雷卯电子给出器件选型硬性规范，规避设计失误：

1.高速信号通道：严禁使用寄生电容＞1pF 的防护器件，USB4 / 雷电 80Gbps 场景优先选用电容≤0.3pF 的超低容 ESD 阵列，保障 USB TYPE-C 信号完整性。

2.VBUS 电源通道：按设备最高工作电压选型，预留 20% 以上耐压余量，例如 48V EPR 设备禁止使用 36V 等级 TVS。

3.器件方向选择：差分信号、CC/SBU 通道统一选用双向 ESD/TVS；单路直流电源可使用单向器件。

4.封装选型：消费类终端优先选用 DFN 超小型封装；充电器、大功率设备推荐 SOD、SOT 封装，兼顾散热与耐压性能。

总结

USB TYPE-C接口防护不能一概而论，一定要根据功率大小、传输速率、使用场景做分层、分区设计：电源侧重点抗浪涌、防过流；信号侧严控寄生电容，兼顾静电防护与信号完整性；CC 等协议引脚做好高压短路防护。

从 PCB 布局、标准合规、器件选型，到故障排查、失效预防，一套完整的 EMC 防护体系，才能让 USB TYPE-C 接口在高速、大功率工况下长期稳定运行。

上海雷卯电子拥有十六余年静电浪涌防护经验，深耕防护领域，打造了覆盖 USB TYPE-C 充电器、线缆、终端设备的全系列防护器件，全线产品严格遵循 IEC、GB 等国内外标准。后续雷卯 EMC 小哥也会持续分享接口防护、EMC 整改等行业干货，为各类 USB-C 产品提供一站式 EMC 防护解决方案。
