超低电容0.05pF的ESD的应用
当下高速接口硬件设计普遍陷入防护两难困境:面向5G通信模组、Wi-Fi 7路由、USB4、Thunderbolt等高速设备做ESD防护时,传统TVS器件虽泄放能力达标,但加装后常出现信号眼图闭合、天线驻波比恶化等问题,信号传输性能严重衰减。工程师只能二选一:舍弃防护直面芯片击穿风险,或保留防护妥协信号完整性。某项目因选用高结电容ESD器件导致眼图闭合,认证失败延期数月;另有产品因钳位电压过高导致终端芯片损坏率居高不下,最终大规模召回。矛盾核心正是防护器件的寄生结电容。USB3.1要求电容低于0.5pF,而射频天线、5G毫米波等超高频链路已收紧至0.05pF级别。常规TVS结电容普遍在0.5pF以上,并联在信号线上等效形成低通滤波,衰减高频分量、破坏阻抗匹配,最终引发数据出错。
针对这一痛点,上海雷卯电子推出PESD系列超低电容聚合物ESD器件,典型电容低至0.05pF,响应时间<1ns,可提供±25kV静电防护。器件常态下阻抗极高、对信号近乎"透明";静电来袭时迅速切换为低阻泄放通道,实现无感防护。在28nm及以下先进制程芯片原生ESD能力下降(HBM标准从2kV降至1kV)的背景下,PESD系列已成为兼顾信号完整性与芯片安全的最优选择。
一、 雷卯超低电容ESD器件-PESD系列:核心优势与型号矩阵
核心产品优势:
1、极致超低寄生电容:典型结电容仅 0.05pF,远优于市面普通低电容 TVS(0.1~3pF),10Gbps~40Gbps 超高速传输场景下,信号眼图无明显劣化;
2、纳秒级无感静电泄放:响应时间<1ns,静电来袭瞬间快速导通,全程不干扰高频信号传输;
3、规格全覆盖,适配多场景:工作电压覆盖 3.3V~36V,提供 0201/0402/0603/2510 全主流贴片封装,单 / 双向器件可选;
4、高等级静电防护能力:支持 空气±25kV,接触15kV 放电,轻松满足严苛的整机 EMC 静电测试标准 空气15kV,接触8kV放电。
完整型号参数如下:
|
型号 Part Number |
工作电压 |
电容值CJ |
单双向 |
触发电压Trigger voltage
|
箝位电压Clamping voltage |
封装Packag |
抗静电能力 接触/空气 |
|
VRWM |
|||||||
|
(V) |
(pF) |
VT |
Vc |
||||
|
PESD0521U005 |
5 |
0.05 |
双向 |
300 |
35 |
0201 |
±15KV/25KV |
|
PESD0721U005 |
7 |
0.05 |
双向 |
300 |
35 |
0201 |
±15KV/25KV |
|
PESD1221U005 |
12 |
0.05 |
双向 |
300 |
35 |
0201 |
±8KV/15KV |
|
PESD1821U005 |
18 |
0.05 |
双向 |
300 |
35 |
0201 |
±15KV/25KV |
|
PESD2421U005 |
24 |
0.05 |
双向 |
300 |
35 |
0201 |
±8KV/15KV |
|
PESD0542U005 |
5 |
0.05 |
双向 |
300 |
35 |
0402 |
±15KV/25KV |
|
PESD0942U005 |
9 |
0.05 |
双向 |
300 |
35 |
0402 |
±15KV/25KV |
|
PESD1242U005 |
12 |
0.05 |
双向 |
300 |
35 |
0402 |
±15KV/25KV |
|
PESD1442U005 |
14 |
0.05 |
双向 |
450 |
40 |
0402 |
±8KV/15KV |
|
PESD1542U005 |
15 |
0.05 |
双向 |
300 |
35 |
0402 |
±15KV/25KV |
|
PESD2442U005H |
24 |
0.05 |
双向 |
300 |
35 |
0402 |
±15KV/25KV |
|
PESD3042U005H |
30 |
0.05 |
双向 |
350 |
35 |
0402 |
±30KV/30KV |
|
PESD3642U005 |
36 |
0.05 |
双向 |
350 |
35 |
0402 |
±15KV/25KV |
|
PESD0563U005 |
5 |
0.05 |
双向 |
300 |
35 |
0603 |
±30KV/30KV |
|
PESD1263U005 |
12 |
0.05 |
双向 |
300 |
35 |
0603 |
±8KV/15KV |
|
PESD1463U005 |
14 |
0.05 |
双向 |
450 |
40 |
0603 |
±8KV/15KV |
|
PESD1863U005 |
18 |
0.05 |
双向 |
300 |
35 |
0603 |
±15KV/25KV |
|
PESD3063U005 |
30 |
0.05 |
双向 |
300 |
35 |
0603 |
±15KV/25KV |
|
PESD3263U005 |
32 |
0.05 |
双向 |
300 |
35 |
0603 |
±15KV/25KV |
|
PESD3663U005 |
36 |
0.05 |
双向 |
300 |
35 |
0603 |
±15KV/25KV |
|
PESD2510AV03 |
3.3 |
0.05 |
单向 |
300 |
35 |
2510 |
±15KV/25KV |
|
PESD2510AV05 |
5 |
0.05 |
单向 |
300 |
35 |
2510 |
±15KV/25KV |
|
PESD2510AV12 |
12 |
0.05 |
单向 |
450 |
40 |
2510 |
±8KV/15KV |
|
PESD2510AV12H |
12 |
0.15 |
单向 |
300 |
35 |
2510 |
±8KV/15KV |
二、典型应用案例
结合雷卯电子的实际测试数据与整改案例,0.05pF的超低电容ESD主要应用于以下三大类高风险场景:

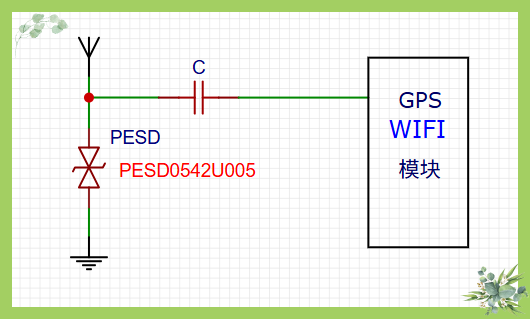

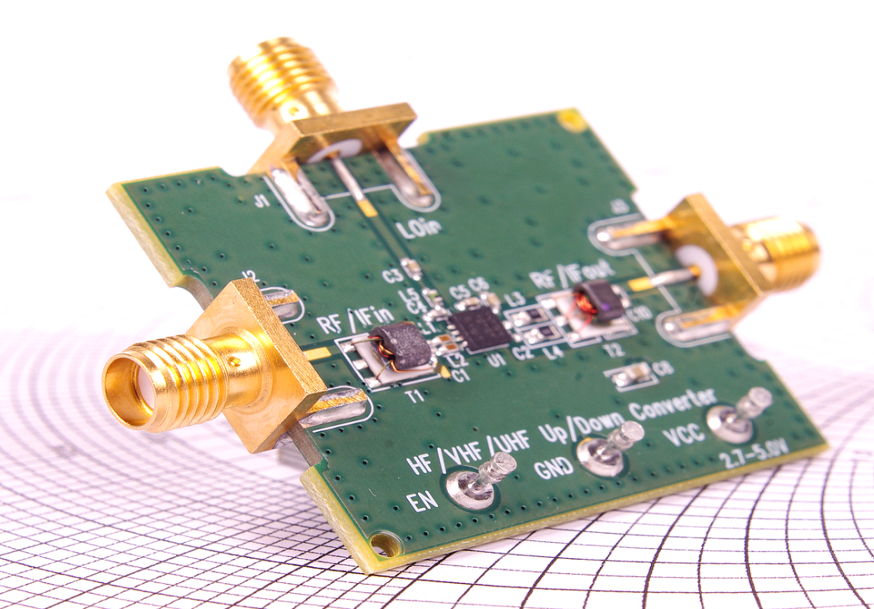

1、射频天线与毫米波通信(RF Antenna & mmWave)
这是0.05pF ESD最“大显身手”的领域。在GPS、Wi-Fi 6E/7、5G毫米波及NFC天线端口,任何并联电容都会导致天线频率偏移(失谐)和效率下降。
应用方案: 在天线开关或PA(功率放大器)输出端,选用如PESD2442U005(24V工作电压,0402封装)或PESD0521U005(5V,0201微型封装)进行对地保护。
效果: 由于电容极低,天线的S11参数(回波损耗)和辐射性能几乎不受影响,同时能有效防止人体静电直接打坏昂贵的射频前端芯片。
2、超高速数据接口(USB4 / Thunderbolt / HDMI 2.1)
随着USB4和Thunderbolt 4传输速率飙升至40Gbps,信号对寄生电容的容忍度降至0.1pF甚至更低。

应用方案: 在Type-C接口的TX/RX差分对上,传统的低电容TVS可能导致眼图闭合。采用雷卯的PESD系列(如0.05pF版本)可确保信号完整性。
效果: 满足USB-IF等协会的严格合规性测试,通过眼图模板测试,同时提供±30KV的静电防护,防止热插拔时的静电损伤。
3、高速摄像与显示接口(MIPI / LVDS)
手机摄像头(Camera)和显示屏(Display)的MIPI接口速率越来越高(D-PHY/C-PHY)。
应用方案: 在有限的PCB空间内(如0201或0402封装),使用PESD0542U005等型号保护数据线。
效果: 解决了高像素摄像头传输中的“雪花点”或显示异常问题,排除了因静电干扰导致的图像卡顿。
三、超低电容 ESD 选型核心注意事项
选用 0.05pF 级 PESD 器件时,需区分技术路线、匹配电气参数,规避选型失误导致的性能、可靠性问题:
1、区分器件技术路线
市面上普通低电容 TVS 多为硅基 PN 结结构,受物理特性限制,很难兼顾低漏电与 0.1pF 以下超低电容;聚合物 PESD 依靠纳米导电网络电压触发非线性变阻原理,是当前唯一可稳定实现 0.05pF 级电容的成熟方案,高频信号防护优先选用。
2、额定工作电压匹配
器件 VRWM 额定工作电压必须大于或等于线路正常工作电压;例如 3.3V 信号线路,可选择 3.3V 或 5V 规格 PESD,防止器件常态漏电、信号失真。
3、钳位电压 Vc 校验
PESD 虽电容优势突出,但同等泄放电流下钳位电压普遍高于大功率硅基 TVS。选型前务必核对器件 Vc 参数,保证钳位电压低于被保护芯片的最大耐受电压,避免静电冲击瞬间芯片被过压击穿。
4、区分信号线与电源端口防护
PESD 主打高速信号线静电防护(射频、USB、HDMI、MIPI 等),能量耐受、通流能力弱于大功率 TVS;设备 VBUS 电源端口存在大电流浪涌、EOS 风险时,需搭配雷卯 SD 系列、SMAJ/SMBJ/SMCJ 等专用电源 TVS 协同防护。
当下通信、消费电子、高清影像设备全面向高速、高频迭代,射频、高速数据、影像链路对 ESD 防护提出 “超低电容、高静电耐受” 双重硬性要求。上海雷卯 0.05pF 聚合物 PESD 系列依托行业领先的超低寄生电容特性,在不损耗射频、高速信号传输质量的前提下,搭建无感静电防护屏障,适配各类高频敏感电路,从源头规避认证失败、产品召回等量产风险,为硬件研发提供高可靠性标准化静电防护方案。
