七维智能拆解AI机器人与EMC防护总概

—— 上海雷卯奉献多年知识亮点

AI机器人正在演变为集感知、决策、执行、多模态融合处理、自我学习适应于一体的智能终端。

机器人的演变，需要工业4.0/5.0/6.0和芯片的进步加持。

芯片制程已经从28nm向7nm演进，其ESD耐受阈值相应从2kV骤降至500V以下，变得愈发脆弱。

EtherCAT等实时总线速率突破1Gbps，信号裕量收窄。车间电机启停、人体触摸静电、线缆耦合干扰叠加，失效问题愈发突出。

据一线工业现场故障统计，AI机器人非正常停机中，超过三分之一源于静电放电（ESD）引发，典型故障表现为主控死机、编码器伺服丢步、高速通信总线断连。

GB/T 38326-2019《工业机器人电磁兼容通用要求》正式落地，明确电源端口浪涌线 - 线2kV、线-地4kV测试指标，对整机防护电路设计提出严苛约束。

上海雷卯电子EMC小哥，深耕EMC防护领域十六年，本文将在七个维度拆解机器人智能应用，并结合雷卯长期积累的四大字典内容，输出可直接参照落地的全链路 EMC 静电浪涌防护方案。

第一维：能量

能量维度覆盖四大核心板块：高压供电800V AIDC、电池BMS管理、多能源协同、高效能监测防护通讯交互。

细化能量走向：主控电源、整机48V直流母线、伺服关节供电、传感器24V辅助电源。

电的走向是电磁干扰最主要的产生通道。车间电网波动、伺服制动反电动、相邻大功率设备启停、SiC高速开关产生的 dv/dt 尖峰，全部沿电源线传导，极易击穿MOSFET、主控PMIC、传感器电源芯片。

1 能量维度特有的EMC失效痛点

（1） 800V AIDC应用：电压波动，防护困难；华为采用的是+/-400V方案，使用+400、-400、悬浮中线，三条线供电，用两个耐压400V+的MOV分别接到+400与中线及-400与中线。台达分为+/-400V和800V，分别使用了耐压400V两个MOV和耐压800V的MOV。

（2）48V重载关节瞬时大电流关断产生雪崩能量，普通TVS通流不足易炸管；

（3） BMS采集微弱电压电流信号，电源耦合干扰造成电池采样失真，引发过充过放保护误触发；

（4） 多能源并网工情况下，不同电源模块地电位差形成共模浪涌，损坏电源通信接口。

（5）SiC伺服开关频率突破100kHz，dv/dt＞100V/ns，母线杂散电感催生电压尖峰，叠加制动反电动势，母线瞬时电压可突破60V；

2 雷卯防护落地方案

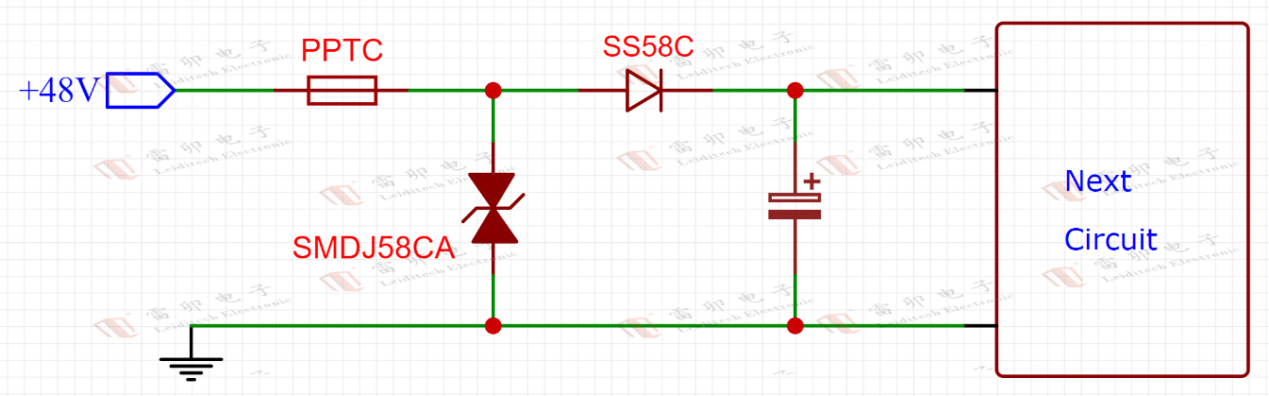

（1）48V伺服母线浪涌防护

A. 轻载关节（100W以内）：选用SMAJ58CA双向TVS，400W，泄放母线浪涌；

B. 中功率关节（200~300W）： SMBJ58CA，600W，应对频繁启停浪涌；

C. 重载500W关节/整机主母线：5.0SMDJ58CA 5000W大功率TVS，104A峰值电流，过±2kV浪涌测试；

D. 布局要求：TVS放置在前端，TVS与电容引线电感控制＜10nH，杜绝二次电压过冲。

（2）MOS管漏源雪崩吸收

（3）三相逆变桥需并联TVS做电压钳位，搭配RC吸收电路抑制SiC振铃；

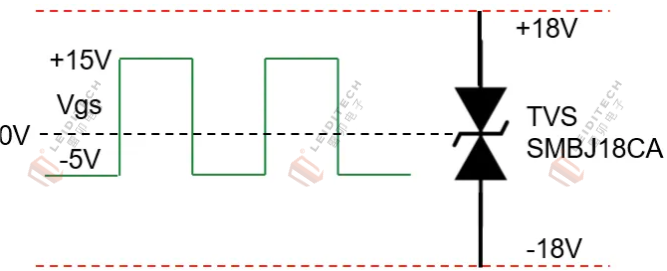

（4）栅极驱动精细防护：栅源并联SMBJ18CA，将栅压钳位±25V，防止栅氧击穿。

（5）24V辅助电源/ IO-Link传感器电源

A. 采用「TVS+PPTC+防反接」三重架构：SMDJ33CA过压钳位、SMD1812自恢复保险丝限流、SK56C肖特基/大功率PMOS防反接，适配机器人末端传感器供电场景。

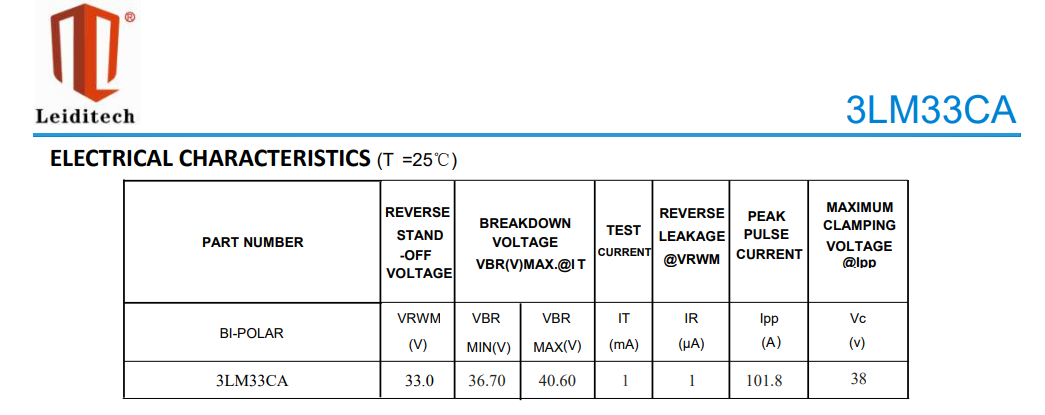

B. 3LM33CA（SMC封装）：Vrwm=33V，钳位电压低至38V，3000W功率，低钳位优势可将后端DC-DC耐压规格由60V降至40V，直接降低整机物料成本；单颗可以过3kV差模浪涌，满足IEC 61000-4-5等级4，线线2kV。

（6）BMS 采样弱电防护

低结电容SD12C串联限流电阻，隔绝母线大干扰进入毫伏级采样回路，避免电池监测数据漂移。

第二维：眼

机器人之眼，作用包含超高精度感知、实时三维重建、动态行为分析、多光谱成像、运动场景预测、全息人机交互等。

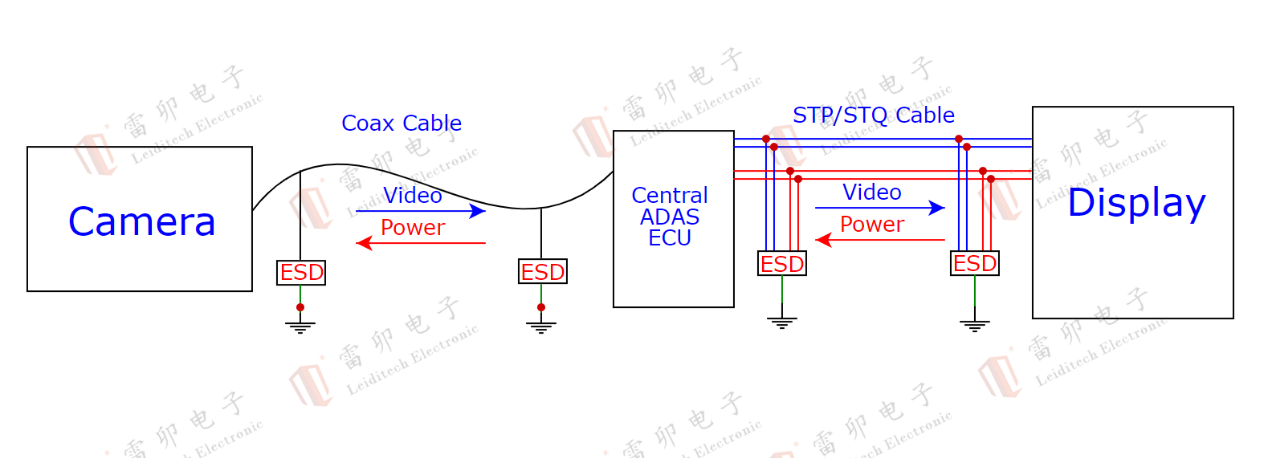

眼的硬件载体包含千兆 EtherCAT 视觉总线、23 位编码器、RGB-D 相机、激光雷达、示教触控屏等。全部属于高速微弱信号链路，结电容敏感、耐压极低。

1 眼维度特有的EMC失效痛点

（1）1Gbps EtherCAT视觉总线使用高电容ESD，信号眼图闭合，通信抖动从 1μs 飙升至百微秒，视觉定位偏移；

（2）编码器差分mV级信号受静电耦合，关节定位误差＞0.01°，精密装配良率暴跌；

（3）示教屏静电冲击触控IC，出现触控失灵、花屏；

（4）多光谱相机感光芯片HBM耐受仅500V，轻微静电即出现成像噪点、黑屏。

2 雷卯防护落地方案

（1）千兆EtherCAT主/从站

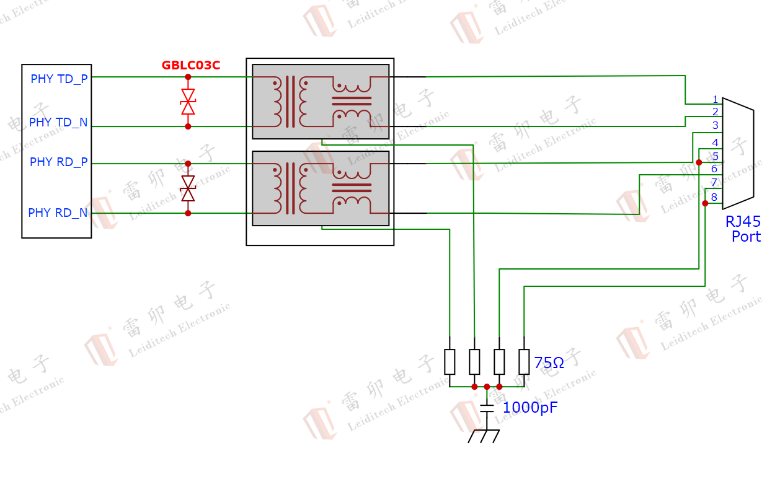

主控端网口差分信号优选GBLC03C，0.6pF 超低结电容，±30kV ESD，保障 1Gbps 信号完整性； PCB 必须 ESD器件紧贴网口5mm内，完整地平面多过孔泄放静电，杜绝长走线带来残压抬升。

（2）相机、示教屏3.3V低速IO

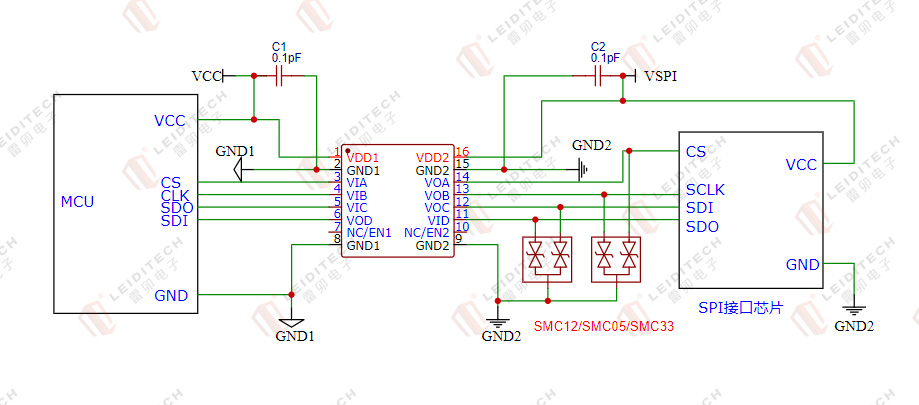

SPI/I2C 图像控制总线使用SMC33，结电容≤45pF，满足IEC6100-4-2等级4，耐受 ±30kV 接触放电。

(3)激光雷达信号防护

信号端用 GBLC03C（0.6pF）超低电容 ESD，兼顾测距精度与抗静电能力。

第三维：耳

耳系统承载超灵敏声音捕捉、环境噪声解析、非语音智能识别、实时降噪过滤、情感意图判断、设备故障声学监测等。应用场景包含车间异响检测、协作机器人语音交互、电机轴承异音诊断、安全警报采集。

耳系统采用微弱模拟小信号，极易被伺服 PWM 高频噪声、人体静电干扰。

1 耳维度特有的EMC失效痛点

伺服 0~6MHz 寄生电流、40~80MHz 轴承放电脉冲会串入音频采集回路，造成拾音底噪飙升、异响误报；麦克风长线耦合静电，运放芯片闩锁失效，声音采集中断。

2 雷卯防护落地方案

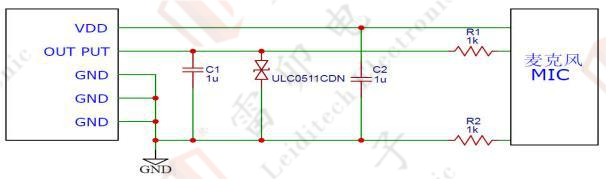

（1）麦克风模拟输入：采用ULC0511CDN30  0.22pF低电容ESD，串联1KΩ限流电阻，并联滤波电容，抑制高频脉冲干扰，不破坏音频幅值；

（2）模拟音频：采用低结电容两路集成LCC05DT3防护器件防静电，节省空间，或者采用单路ULC0542C， ESD5Z5CL等各种封装做防护 ,满足IEC61000-4-2，等级4。

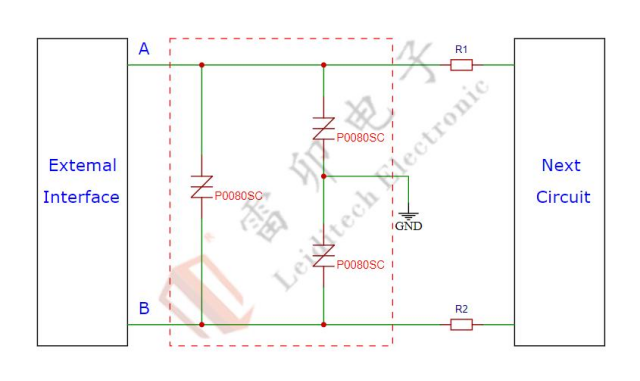

（3）监测长线RS485链路：雷卯采用低残压的TSS P0080SC，有效保护RS422 RS485芯片，TSS反应时间为ns级，既可防浪涌，又可防静电，且保证信号完整性.满足IEC61000-4-2，静电等级4，接触放电15kV，空气放电8kV；IEC61000-4-5 浪涌10/700μs，6KV。

第四维：鼻

鼻系统依靠高精度气体传感器实现环境质量监测，覆盖工业防爆、医疗消杀、农业气体检测、智能家居联动等。

鼻系统硬件多为两线制 4-20mA 环路变送器，长距离布线、环路低功耗是核心约束，防护电路不能引入额外压降与漏电流。

1  鼻维度特有的EMC失效痛点

动力线缆感应浪涌、人体静电、EFT脉冲叠加，造成气体浓度读数漂移、传感器烧毁；环路仅4-20mA基础工作电流，传统大容量防护器件会抬高静态功耗，传感器低压无法启动。

2 雷卯防护落地方案（钳位+限流+整流+滤波）

静电防护核心：

（1）常规 24V 变送器选用GBLC24C（0.6pF），

（2）宽压36V情况选用LC36CI，极低结电容不改变环路电流；

（3）整方案通过 IEC 61000-4-2 四级静电，适配锂电、化工、焊接车间4-20mA环路供电式变送器监测。

第五维：舌

味觉系统应用场景包含食品分拣、医药质检、水质检测等。

味觉系统依靠高精度味觉模拟传感器，输出微伏级模拟信号，采用 4-20mA 环路或 0~5V模拟采集，与鼻系统共享模拟量防护逻辑，但信号幅值更低，对寄生参数要求更严苛。

雷卯防护落地方案

（1）0~5V 微量味觉采集通道：ULC0511CDN30 0.22pF 超低电容ESD,适配ADC芯片采集精度；

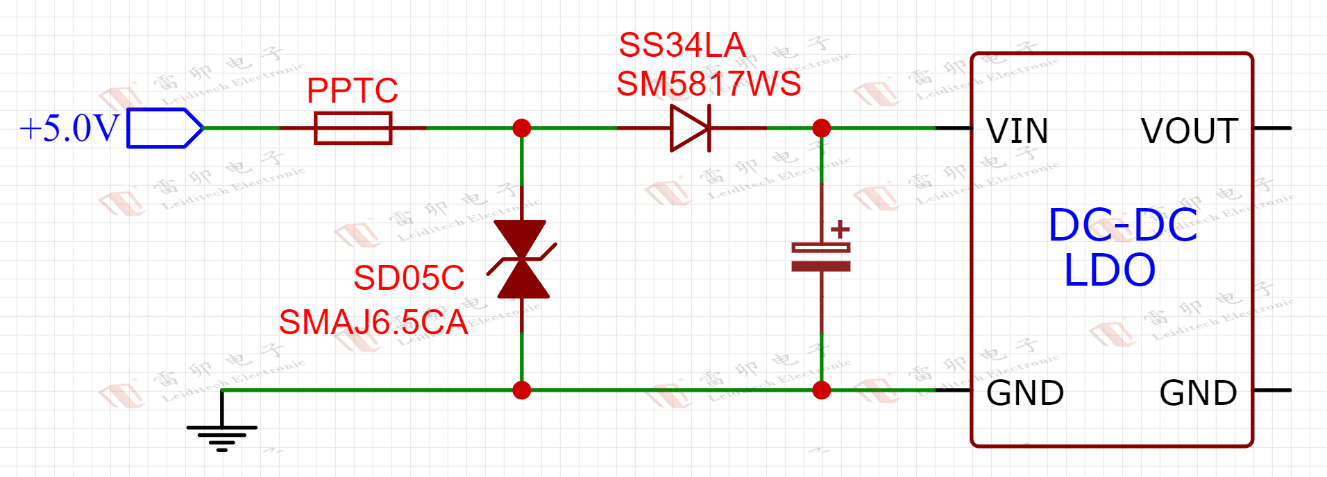

（2）板载 ADC 供电增加SD05C，电源噪声不传导，味觉采样精准，保证检测结果不受电磁干扰。

第六维：身

身系统包含关节伺服、末端执行器、多模式移动底盘等。

身系统依靠 SiC 伺服驱动、IO-Link 关节传感器、24V数字I/O、力觉变送器、电机轴承等。强干扰源与敏感器件共存，是整机 EMC 矛盾最集中的维度。

1 身维度特有的EMC失效痛点

（1）静态PWM寄生干扰：0~6MHz 共模电流耦合编码器、力传感器，造成伺服丢步；

（2）动态轴承高频放电：电机运转油膜悬浮，累积感应电动势击穿空气，产生40~80MHz高频脉冲，直接损毁7nm制程控制芯片。

2 雷卯防护落地方案（源头抑制-路径阻断-终端防护）

（1）动力源头滤波：伺服驱动器输出增加TVS +共模电感+ X/Y电容，平滑PWM电压边沿，降低dv/dt，削弱0~6MHz寄生共模电流。

（2）路径阻断：动力线、编码器线两端加装高磁导率FB铁氧体磁珠，针对40~80MHz 形成高阻抗回路，防止线缆辐射传导干扰至末端传感。

（3）终端多接口标准化选型

A.  IO-Link三线传感器：电源 SMBJ33CA+PPTC+防反接，采用SMC12防护I2C/SPI线路静电；

B. 末端24V数字 IO 端口：SMC12集成ESD，耐受±30kV 静电，适配气动夹爪、快换装置

C.  FlexRay关节实时总线：SMC27LVQ（5pF）低容 ESD，保障20Mbps控制信号稳定传输。

第七维：意

意系统承载自主学习、情感交互、创造性推理、多模态感知融合、安全伦理决策等。意系统依靠主控 FPGA、AI 推理芯片、DDR 内存、存储模块、多总线协议处理单元，芯片制程 7~28nm，ESD耐受最低仅500V，是整机最脆弱的电磁敏感区。

1 意维度特有的EMC失效痛点

EtherCAT/CAN-FD 高速总线静电、伺服传导浪涌、地电位波动极易造成主控死机、推理逻辑错乱、内存数据丢失；高速 SerDes、DDR 信号对结电容极度敏感，普通防护器件直接导致算力通信降速、图像 AI 推理卡顿。

2 雷卯防护落地方案

（1）高速算力总线（SerDes/DDR/千兆以太网）

雷卯推荐选用 0.3~0.6pF 超低容ULC1811CDNQ / ULC15CTNQ，低于芯片耐压阈值，兼顾防护与信号完整性。

（2）低速控制总线 I2C/SPI/UART

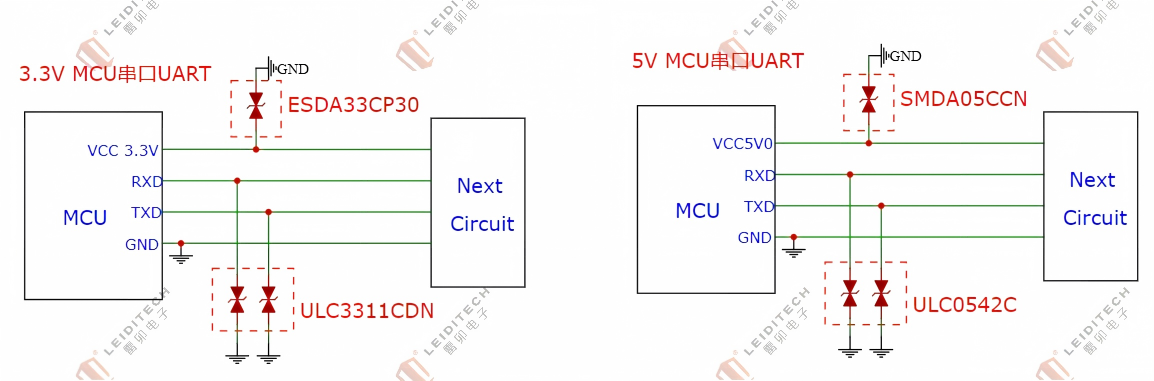

DFN1006微型 ESDA33CP30、ULC0542C，适配主控高密度贴片布局，UART串口静电防护，封装节省 PCB 空间；

（3）主控 48V/24V 输入电源

整机入口「MOV+GDT粗泄放+大功率TVS精细钳位」二级防护，应对车间雷击感应浪涌，符合国标线-地4kV测试要求；

（4）PCB 硬性规范：算力区域独立完整地平面，与伺服驱动区域分割，关键信号线禁止跨地层分割走线。

八、七维系统协同，EMC防护三大选型铁律

1 电压匹配优先原则

TVS/ESD 反向截止电压 Vrwm 必须高于线路常态工作电压，钳位电压 Vc 低于后端芯片最大耐压；电源回路可选用雷卯回扫型 TVS 压低钳位，降低后端DC-DC耐压规格，减少整机物料成本。

2信号速率-结电容匹配原则

（1）速率＞1Gbps（视觉、herCAT、SerDes）：结电容≤0.5pF；

（2）100Mbps~1Gbps（CAN-FD、百兆网）：结电容＜5pF；

（3）模拟量4-20mA：结电容放宽至1~5pF；

（4）电源、低速IO：不限制结电容，优先提升浪涌通流能力。

3 强干扰场景分级泄放原则

大功率母线、长距离通信、焊接/冲压强电磁车间采用大功率 TVS精准钳位，级间串联限流电阻时序配合，逐级消耗浪涌能量，防护可靠性远高于单颗器件方案。

九、雷卯落地配套支撑

上海雷卯Leiditech，是电磁兼容解决方案和元器件供应领导品牌。雷卯经过多年积累，整理出四大字典，欢迎随时联系索要：

1. 国产化替代字典：雷卯可以兼容替代各大品牌如：NXP, SEMTECH, LITTELFUSE, ON-SEMI, PROTEK, VISHAY, DIODES, ST, TI, ROHM, WE, Tyco, Wurth等

2保护方案字典：雷卯提供市面各种信号接口保护方案，各种电源电压保护方案，各种热门模块、数字传感器保护方案；

3市场图谱字典：雷卯有智慧汽车、智能家居、智慧工厂、智慧城市、新能源光伏、智慧医疗和AI机器人图谱，点击图谱每个产品名称，可以看方案推荐，型号推荐；

4 《电磁兼容百问百答》：EMC行业专家毕生积累，精心编排，全容纳在这本书中，2026即将出新版。

雷卯供应EMC相关元器件：TVS、ESD、TSS、PPTC、GDT、MOV、MOSFET、整流管、稳压管、电感、磁珠。有字典式积累，有免费EMC实验室，有系统性的EMC诊断分析工具和方法，有电磁兼容整改专家，善于解决各类疑难杂症，可以帮助客户EMC正向设计。
