RClamp0542ZA国产化ULC0521CP3替代

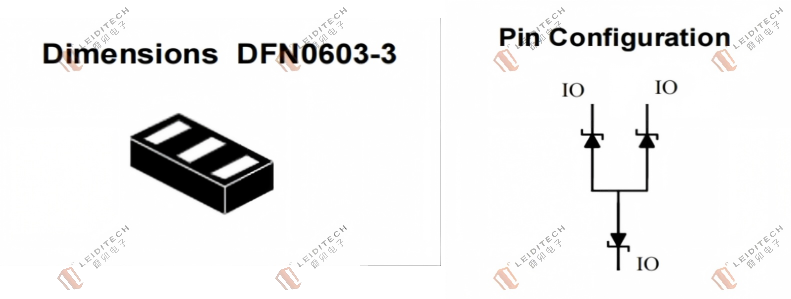

雷卯ULC0521CP3是一款性价比极高的5.0V超小封装、双路双向、低容ESD二极管，用于高速数据线，尺寸只有0.6mm × 0.3mm×0.3mm—DFN0603-3，节省PCB空间。
 |
参数对比列表如下：
|
Parameter（参数） |
RClamp0542ZA （升特 SEMTECH ） |
ULC0521CP3 |
|
VRWM（最大反向工作电压） |
5.0V |
5.0V |
|
VBR（击穿电压） |
6.5V |
6.0V |
|
Bi/Ui （双向/单向） |
Bi-directional |
Bi-directional |
|
IR（漏电流） |
0.01μA |
0.2μA |
|
IPP(Max)（最大脉冲峰值电流） |
2A |
3A |
|
Package（封装） |
DFN0603-3 |
DFN0603-3 |
|
Vcmax@Ipp （最高钳位电压） |
||
|
Cj （结电容） |
(0.27-0.30)pF |
(0.18-0.28)pF |
|
ESD(Air) (空气静电保护能力） |
±17KV |
±18KV |
|
ESD(Contact)（接触静电保护能力） |
±12KV |
±12KV |
如您正在使用以上这一品牌ESD二极管需要国产替代，可以联系上海雷卯EMC小哥或销售人员申请样品测试。
ULC0521CP3性能特性
lIEC 61000-4-2 ESD 保护：
±18kV 接触放电
±12kV 空气间隙放电
lIEC 61000-4-5 浪涌保护：
3A (8/20µs)
l结电容Cj=0.18pF typ
l低钳位电压VC 为21V@3A
l高IPP ( max 3A)
l超低漏电流 200nA
l节约空间业界通用超小封装：0201 (0.6mm×0.3mm×0.3mm)
ULC0521CP3 应用
1. 接口
l 高速数据线
l 敏感信号线
l一般信号线
l USB 2.0/3.0
l 高清多媒体接口(HDMI)1.3/1.4
l eSATA
l DisplayPort 1.3
l SIM卡
2. 终端
– 扫地机器人
– 可穿戴设备
– 智能扬声器
– 便携式电子产品
– 小型电器
– 零售自动化和支付
– 便携式计算机和台式机
– 电视和监视器
ULC0521CP3应用电路

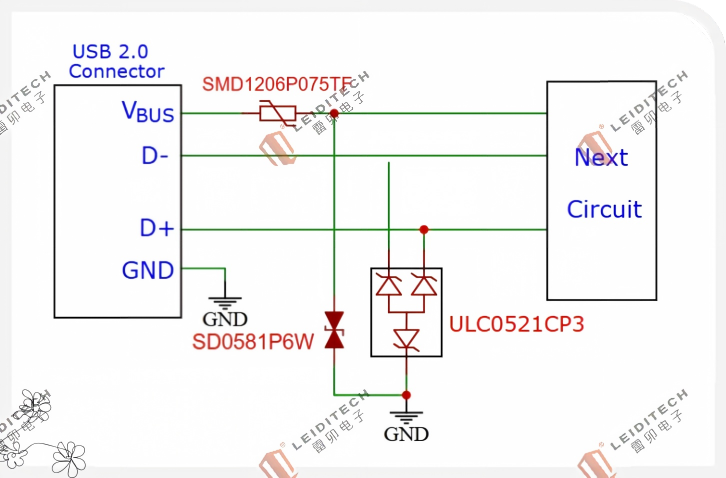

应用于USB 2.0 接口电路
空间受限的USB接口可以采用此方案

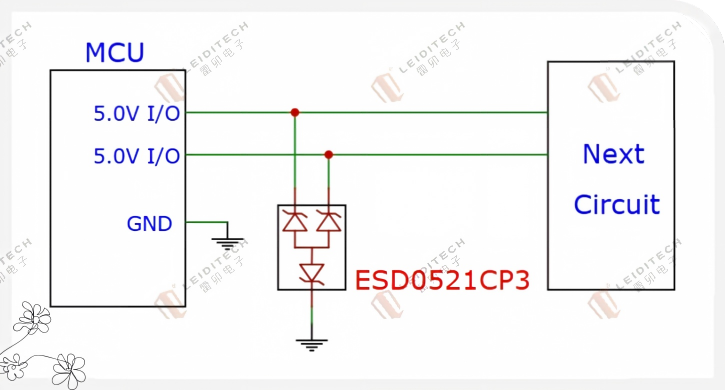

应用于低速型号线 DFN0603-3 ESD ESD0521CP3
参数如下
|
Parameter（参数） |
ESD0521CP3 (雷卯 Leiditech） |
|
VRWM（最大反向工作电压） |
5.0V |
|
VBR（击穿电压） |
6.5V |
|
Bi/Ui （双向/单向） |
Bi-directional |
|
IR（漏电流） |
0.1μA |
|
IPP(Max)（最大脉冲峰值电流） |
5.5A |
|
Package（封装） |
DFN0603-3 |
|
Vcmax@Ipp （最高钳位电压） |
|
|
Cj （结电容） |
(6.0-9.0)pF |
|
ESD(Air) (空气静电保护能力） |
±30KV |
|
ESD(Contact)（接触静电保护能力） |
±30KV |
Leiditech雷卯电子致力于成为电磁兼容解决方案和元器件供应领导品牌，供应ESD，TVS，TSS，GDT，MOV，MOSFET，Zener，电感等产品。雷卯拥有一支经验丰富的研发团队，能够根据客户需求提供个性化定制服务，为客户提供最优质的解决方案。
