气体放电管 (GDT) 选型避坑指南
“我需要保护我的RS485、以太网或电信线路免受雷击浪涌损害。我听说气体放电管(GDT)很好,但如果GDT这么好,为什么不能直接用在220V交流电源线上做一级保护呢?它和压敏电阻(MOV)到底有什么区别?”
这是一个非常好的切入点,因为它触及了浪涌保护技术的核心逻辑。为了帮助工程师和采购决策者厘清这些概念,避免选型错误,上海雷卯基于行业标准(如IEC 61643系列)为您详细拆解气体放电管(GDT)的真实角色、工作原理以及它在现代电子保护中的最佳实践。
一、秘GDT:精密构造与“开关”机制
1、快速了解:什么是气体放电管?

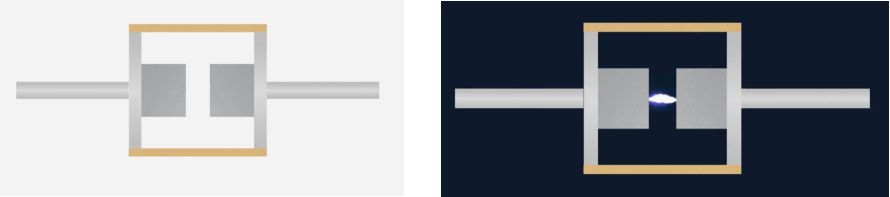

气体放电管(GDT)是一种密封的陶瓷器件,内部充有惰性气体,并包含两个或三个金属电极。在正常工作条件下,它呈现电气“隐形”状态(绝缘电阻 ≥ 1 GΩ)。当超过其击穿电压的浪涌出现时,它能在纳秒级时间内切换到近似短路状态——将浪涌电流泄放入地——然后自行熄灭。
由于其电容小于 2 pF 且通流容量高,GDT 是 RS485、以太网、电信等信号线路电涌保护器(SPD)的标准第一级保护元件。 GDT内部电极表面通常涂有特殊的发射剂,以降低电子发射能并稳定电弧。其中,陶瓷材质因其优异的热膨胀系数匹配性和极高的耐热性能,成为雷卯GDT产品的主流选择,使其能够在极端环境下保持结构稳定。
两种标准配置:
双电极 GDT:一个间隙,1路保护模式(线对地或线对线)。是单模式信号线路保护的标准配置。
三电极 GDT:两个间隙共用一个公共中心电极。同时保护平衡差分对的两条导线——对于 RS485、双绞线和电信电路至关重要。

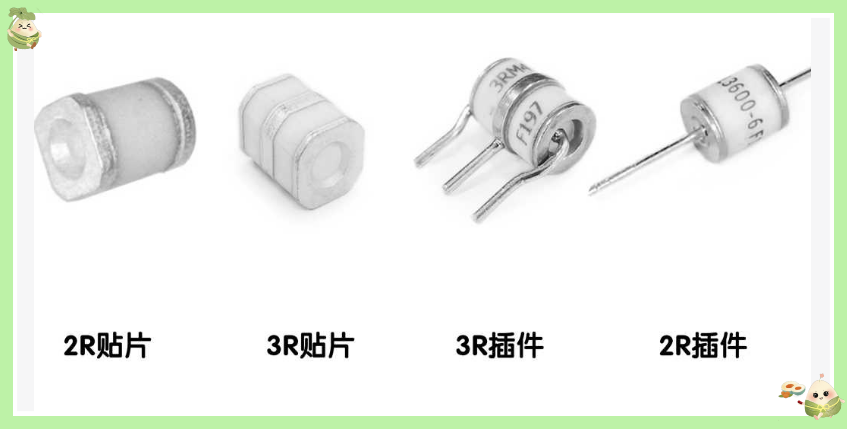

上图:2R 为双电极,3R为三电极。
气密性密封至关重要。密封失效会使大气进入,破坏确定的击穿特性。GDT 的质量在很大程度上取决于密封工艺——这就是为什么指定使用来自知名制造商-上海雷卯。

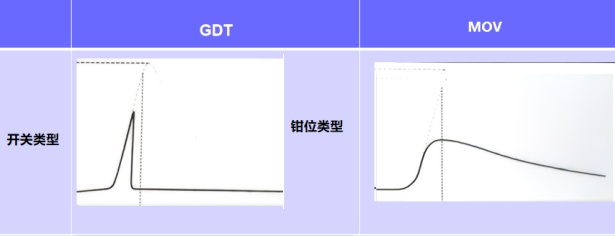

2、核心机制:开关,而非钳位,与MOV 区别
GDT(气体放电管):像一个高压开关。在正常工作电压下,它呈现极高的阻抗(≥1G Ω),对电路几乎完全透明;一旦瞬态电压超过其击穿阈值,电场会瞬间电离气体,在纳秒级时间内形成导电的等离子体通道,从开路状态转变为近乎短路的状态,将浪涌电流引导至大地,这与逐步钳位电压的压敏电阻(MOV)不同。
GDT 与 MOV关键区别
|
参数 |
气体放电管 (GDT) |
压敏电阻 (MOV) |
|
工作机制 |
开关型—从开路到短路的 急剧转换 |
钳位型—阻抗逐步降低 |
|
常态阻抗 |
≥ 1 GΩ — 零泄漏电流 |
较高但有限—存在微小泄漏电流; 随老化而增加 |
|
动作后电压 |
~15–30 V 电弧电压 |
取决于类型和电流,最高可达 1.5–4.0 kV |
|
电涌电流容量 |
信号线路用 GDT 为 5–20 kA (8/20 µs) |
大型工业用 MOV 最高可达 40–100 kA (8/20 µs) |
|
电容 |
< 2 pF —适合高频信号线路 |
100–5,000 pF — 限制其在 高速信号线路上的使用 |
|
续流风险 |
在电源线路上风险高— 需要配合MOV |
自行熄灭—无续流问题 |
|
退化 |
多次操作后气体消耗 |
ZnO 晶粒退化; 重复浪涌后钳位电压漂移 |
|
主要 SPD 角色 |
信号线路 SPD (IEC 61643-21) — RS485、以太网、 同轴电缆、电信 |
Type 2 交流电源 SPD (IEC 61643-11) — 配电箱钳位 |

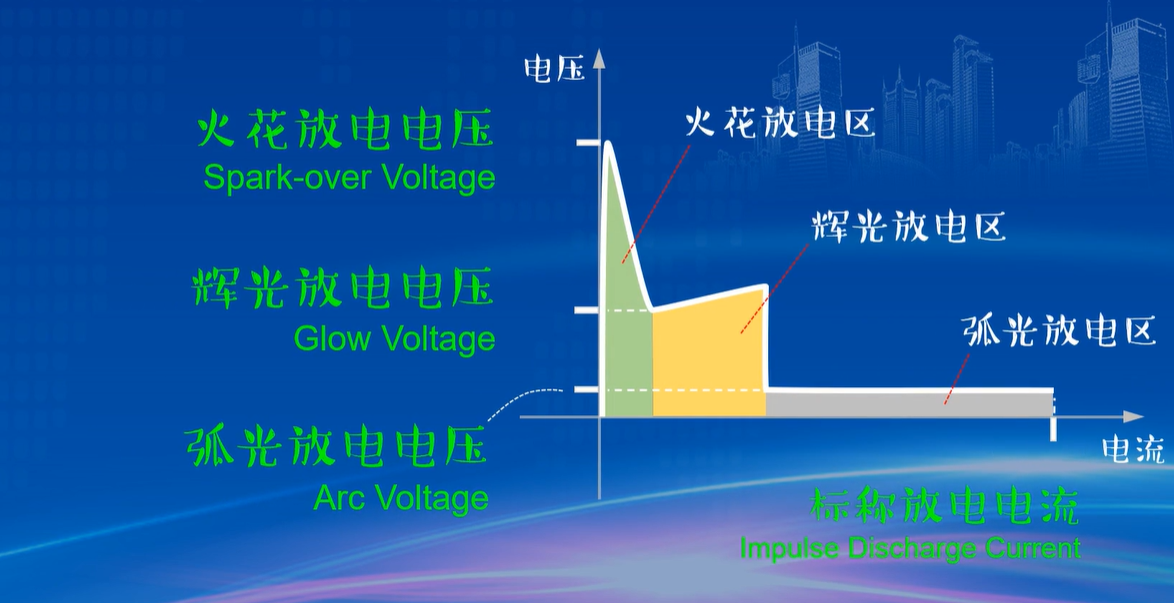

3、GDT工作的四个阶段
l非导通状态:电路正常运行,GDT“隐身”,绝缘电阻极高。
l脉冲点火(辉光区):浪涌电压达到阈值,气体开始电离。
l电弧(导通):瞬间形成低阻抗通路,此时管压降极低(仅约10-30V),能泄放高达数十千安培的浪涌电流,无论之前的浪涌是几千伏还是上万伏。
l熄灭恢复:浪涌能量泄放完毕,当电流降低到维持电弧所需的最小电流以下时,GDT 会自动熄灭,恢复高阻态。等待下一次冲击。
二、环境适应性:无惧极端高低温
在工业和户外应用中,环境温度对保护器件的影响不容忽视。得益于陶瓷外壳与内部气体压力的精密设计,雷卯GDT展现出卓越的温度适应性。
一般而言,GDT的额定工作温度范围在-40℃至+85℃之间。但针对严苛的工业或户外场景,雷卯提供工作温度高达-40℃至+125℃的宽温型号。即使在-55℃的极寒或125℃的高温环境下,GDT的击穿电压变化依然微乎其微。这种极高的稳定性,使其在基站通信、户外安防等温差剧烈的场景中表现优异。
三、GDT 续流问题
很多客户认为,既然 GDT 能通大电流,那肯定适合用在电源入口。这是一个危险的误区。
问题出在哪里?—— “工频续流” (Follow-on Current)
现象:当 GDT 在 220V/380V 交流电路上动作后,虽然雷击浪涌过去了,但电网的工频电压(220V)依然存在。
后果:由于 GDT 导通后的维持电压只有 20V 左右,远远低于 220V 的电网电压。这会导致电网电流持续通过 GDT 流向大地(即“工频续流”)。GDT 无法自行切断这个电流,会导致 GDT 过热爆炸,甚至引发火灾。
l上海雷卯的解决方案:
MOV和GDT配合使用
浪涌过来,GDT气体放电管和MOV压敏电阻先后导通,浪涌防护,雷击过去后,压敏正常关断, GDT熄弧,电路回到正常,无续弧。方案图下:
四、GDT 的真正主场:信号与数据线保护
GDT 的真正价值在于 信号线路(RS485、以太网、同轴电缆、电话线)的保护。这正是上海雷卯产品的核心优势领域。
为什么信号线非 GDT 莫属?—— 极低电容
1、技术矛盾: 信号线传输的是高频数据,任何并联在信号线上的电容都会衰减信号、导致波形失真。
2、GDT 的优势: GDT 的寄生电容极低(通常 < 2 pF)。
3、对比: MOV 的电容通常在 100pF 到几千 pF 之间。如果在千兆以太网或高清视频线上使用 MOV,信号还没传输出去就被电容“吃掉”了;而 GDT 的 < 2 pF 电容对信号几乎没有影响。
因此,在符合 IEC 61643-21 标准的信号防雷器中,GDT 是首选的一级保护元件。
五、上海雷卯推荐:GDT 选型关键参数

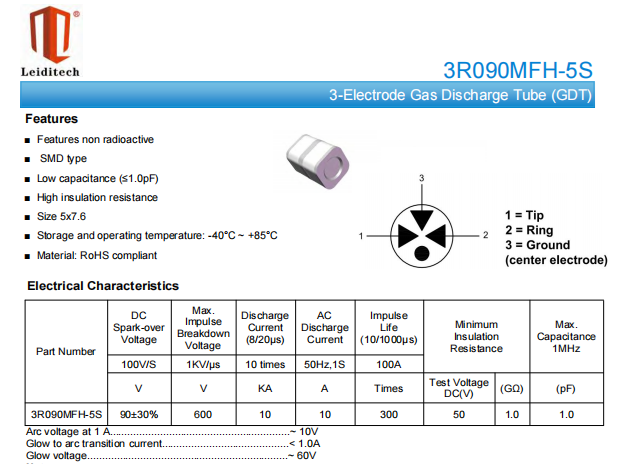

下面表格是雷卯产品3R090MFH-5S ,产品参数;根据这款产品进行参数介绍:
![]() |
|
参数名称 |
说明 |
选型建议 |
|
DC Breakdown Voltage (Vdc) |
直流击穿电压 |
必须高于线路的最高正常工作电压(如 RS485 的 Vdc 通常选 90V 或 120V)。 |
|
Impulse Spark-over Voltage (Vimp) |
脉冲点火电压 |
决定了雷击来临时的反应速度,需低于设备的耐压值。 |
|
Arc Voltage (Varc) |
弧压 |
通常为 15-30V,这是 GDT 导通后的残压,非常低,对后级设备极其友好。 |
|
Capacitance |
寄生电容 |
< 2 pF 是保证高频信号完整性的关键。 |
|
Surge Current (8/20 µs) |
通流能力 |
根据安装环境选择(如 5kA, 10kA, 20kA)。 |
|
Number of Electrodes |
电极数量 |
2电极:单线保护;3电极:用于差分信号(如 RS485),确保两根线同时动作,保护更均衡。 |
六、GDT选型举例
AC220V,电源线线2kV,线地4kV等级防护,电路设计如下
(1)AC220V,大于续弧电压10V,不能直接使用气体放电管防护
(2)直流击穿电压满足:min(Udc)≥1.8*1.414*220=560V,选择一个接近的值, Udc等于600V
(3)耐压需要根据后级器件来定,
(4) 线线2kV,内阻按标准2Ω,所以2000÷2=1000A,那么GDT通流最小1KA。
(5) 封装: 插件还是贴片
七、GDT应用电路

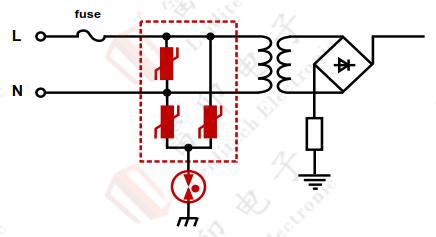

1、AC110V/AC220V交流浪涌保护方案

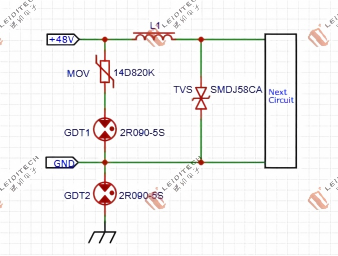

2、DC48V 浪涌保护方案

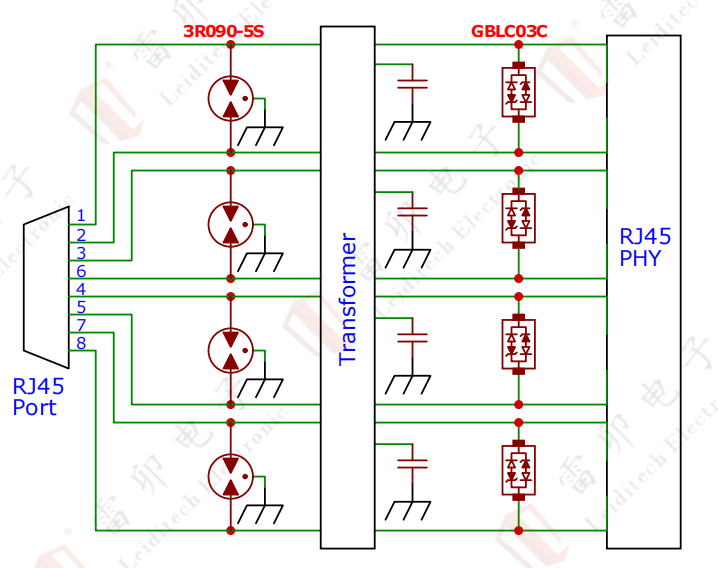

3、网口浪涌保护方案

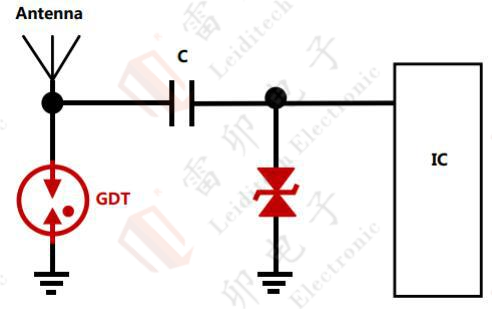

4、RF WIFI 天线浪涌保护方案
以上方案如您有需求可以联系上海雷卯销售人员或者EMC小哥。

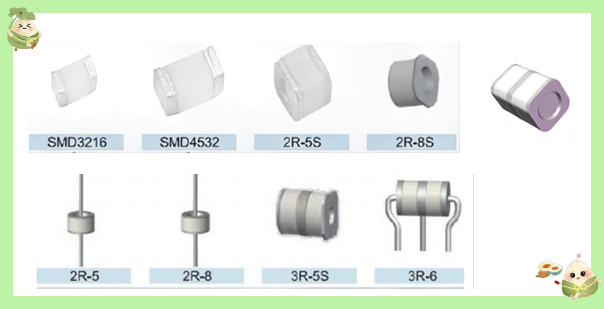

八、雷卯GDT 尺寸
|
Part No. |
Package |
Size |
Impulse Discharge Current |
|
SMB075-SMB600 |
SMD |
3.2*1.6*1.6 |
0.5 |
|
SMD3225-(090-800)NF |
SMD |
3.2*2.5*2.5 |
1 |
|
SMD3225-090NFH. |
SMD |
3.2*2.5*2.5 |
2 |
|
SMD4532-(070-1500)NF |
SMD |
4.5*3.2*2.7 |
2 |
|
2R(075-1200)-4S |
SMD |
4.2*4.2*4 |
5 |
|
SMD5542-(800-3600) |
SMD |
4.2*4.2*5 |
3 |
|
SMD5050-(075-1200) |
SMD |
5*5*4.2 |
5 |
|
2R(075-3600)-5L/S |
DIP/SMD |
5.5*6 |
5 |
|
2R(075-800)SA-6 |
SMD |
6.2*6.2*4.2 |
5 |
|
2R(075-600)(T.S)B-5 |
DIP/SMD |
6*5.5 |
5 |
|
2R(075-800)(T.S)B-8 |
DIP/SMD |
8*6 |
10 |
|
2R(075-800)(T.S)D-8 |
DIP/SMD |
8*6 |
20 |
