PoE（以太网供电）设备广泛应用于户外安防摄像头、工业交换机、园区网络终端等场景，依靠网线同步传输直流供电与网络信号。户外部署的 PoE 设备网线敷设距离长、线路裸露，极易耦合雷击感应浪涌，雷雨天气下频繁出现网口烧毁、设备断联、网络丢包等故障。

本文结合现场故障案例，深度剖析传统防护方案缺陷，基于LMBJ58CP4专用防护器件，提供一套可落地、符合 IEC 标准的二级浪涌防护设计方案，实现 PoE 接口稳定通过4KV（10/700μs） 浪涌测试，彻底解决雷击导致的硬件烧毁问题，适用于安防、工业网络等全系列 PoE 设备开发与整改。

一、现场故障现象与原因排查

某园区户外 PoE 摄像头项目，雷雨季节出现批量设备异常：部分设备完全断电无法启动，部分设备供电正常但网络严重丢包、视频画面卡顿。拆机检测确认，DC-DC 电源芯片、网口 PHY 芯片存在明显烧毁痕迹，设备网口功能彻底失效。

项目所用交换机与终端均标配基础防护器件，网线施工符合规范，但依旧频发雷击故障。进一步检测发现：原设备采用SMBJ58CA常规 TVS 管作为防护核心，该器件钳位电压偏高，面对雷击产生的瞬时高压无法快速有效钳位，超高残压击穿耐压仅 3.3V~5V 的 PHY 芯片，最终造成设备损坏。

二、PoE 接口浪涌原理与行业标准

1、浪涌来源

户外长距离网线等效为接收天线，极易感应雷击电磁能量，形成线路浪涌。PoE 网线同时承载 48V~57V 直流电源与差分数据信号，电源回路、信号回路均为浪涌侵入主要路径。

2、主流测试标准与波形

依据IEC 61000-4-5浪涌抗扰度标准，PoE 设备两类端口对应不同测试条件：

l电源端口：采用 1.2/50μs - 8/20μs 组合波，回路内阻 2Ω，模拟近端雷击、电源切换过压；

l通信网口：采用 10/700μs 波形，回路内阻 40Ω，模拟远端雷击感应，也是户外 PoE 设备核心考核项。

同时设备需满足IEC 61000-4-2静电防护标准：接触放电 ±30kV、空气放电 ±30kV。

3、传统SMBJ58CA 防护方案的三大缺陷

很多设计人员在选择防护器件时存在以下误区：

l残压过高：传统的SMBJ58CA TVS管在应对大电流冲击时，钳位电压（Vc）可能飙升至90V~100V。虽然58V的标称值看似安全，但在4kV浪涌冲击下，瞬间的90V高压足以让耐压有限的PSE（供电端设备）芯片或DC-DC转换器损坏。

l响应不足：PoE涉及电源与数据隔离，防护等级要求极高（ESD需满足接触放电30kV、空气放电30kV），普通器件难以兼顾。

l后端忽略：很多方案只在电源入口加防护，忽视了变压器后端的PHY芯片。

三、雷卯电子PoE专用浪涌防护方案

针对上述痛点，上海雷卯电子推出了一款高性能TVS二极管——LMBJ58CP4 。LMBJ58CP4是SMB封装，58V截止电压，LMBJ58CP4同普通的SMBJ58CA性能对比。

器件优势总结：LMBJ58CP4 浪涌通流能力、钳位性能大幅领先，可稳定通过通信端口 4KV 浪涌测试，是户外高防护等级 PoE 设备的最优选型。

三、雷卯PoE接口防护方案设计

本方案采用二级防护架构，兼顾电源回路、数据信号回路防护，同时满足浪涌、静电双重标准，配套多款辅助防护器件，整体可靠性强。

方案优点：用于室外的POE网口浪涌保护，本方案采用二级防护,可靠工作，保证信号高温完整性，满足IEC61000-4-2，等级4，接触放电30kV，空气放电30kV。

IEC61000-4-5 10/700μs，40Ω，4kV，±5次，LMBJ58CP4专为POE 48V 供电设计。

1、配套防护器件参数清单

2 电路设计方案说明

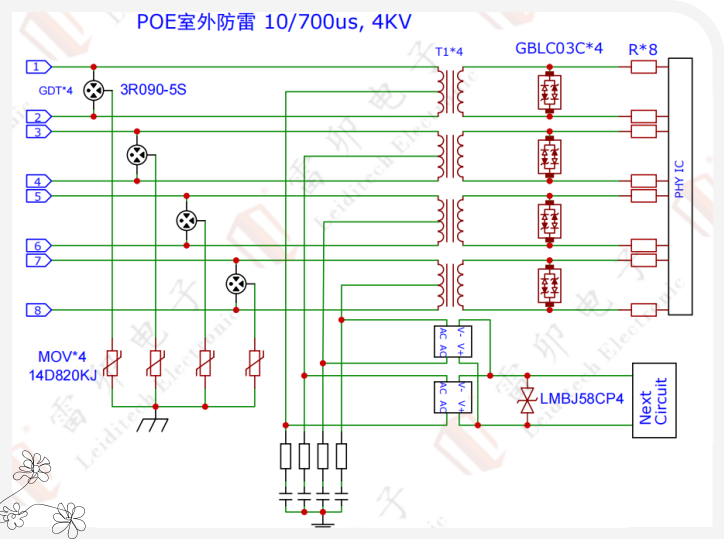

1、电源线对（4,5,7,8或1,2,3,6）

网线电源端经整流桥输出 48V 直流电压，在直流正、负极之间并联LMBJ58CP4，作为电源回路核心防护，将浪涌电压钳位在 60V 以内，保护后端 DC-DC、PSE 供电芯片。

2、网络信号线对

在网络变压器后端、PHY 芯片输入端，布置GBLC03C低压 TVS 阵列，对差分信号做精细化静电与低压浪涌防护，保障信号完整性，同时保护低耐压 PHY 芯片。

3、一级泄放防护

网口最前端搭配气体放电管 GDT 3R090-5S 与压敏电阻 14D820KJ，组成第一级防护，优先泄放雷击产生的超大能量浪涌，分担后端 TVS 器件压力。

4、PCB 布局与接地硬性设计要点（关键落地要求）

（1）所有防护器件紧贴网口接口端布置，缩短走线长度，降低引线电感导致的残压抬升；

（2）防护回路接地铜皮宽度≥2mm，采用大面积完整接地，避免地线瓶颈；

（3）电源回路与信号回路地线分区布局，减少串扰，保证高温环境下网络信号稳定；

（4）防护器件走线做到短、直、粗，禁止 90° 锐角走线。

四、应用案例（LMBJ58CP4）：4kV通信口浪涌要求下的PSE保护

项目背景：某工业交换机厂商，其PSE端口需要进行IEC 61000-4-5 4kV（10/700μs，40Ω） 浪涌测试（模拟远端雷击感应）。原设计使用普通SMBJ58CA，测试时残压过高，导致PSE供电芯片损坏。

解决方案：将TVS管更换为LMBJ58CP4。该器件专门针对通信口浪涌优化，可通过10/700μs 40Ω 4KV测试，在4kV冲击下将电压有效钳位至60V以内。

结果：整改后的PSE端口顺利通过4kV浪涌测试，芯片再无损坏。

五、方案总结与选型建议

1、PoE 接口浪涌防护不能仅简单加装基础防护器件，需结合应用场景、测试标准做分级防护 + 精准选型，户外高雷击环境必须摒弃常规 SMBJ58CA 等低性能器件；

2、LMBJ58CP4凭借优异的通流能力与低残压特性，是 4KV 浪涌等级 PoE 设备的核心优选器件，适配安防摄像头、工业交换机、PoE 路由等全品类设备；

3、完整防护体系需结合前端泄放器件 + 中端主钳位 TVS + 后端信号防护阵列，同时配合规范的 PCB 布局、接地设计，软硬件结合才能实现长效防护；

4、本套方案通用性强、改造成本低、落地难度小，既可用于新产品研发，也可对存量故障设备进行快速整改，彻底解决雷雨天气 PoE 设备烧板问题。
