随着人口老龄化加速，电动护理床已成为医院、康复中心及居家养老场景中广泛使用的医用电气设备。作为直接接触患者、具备体位调节与生命辅助功能的B类应用设备，其电磁兼容性（EMC）直接关系患者安全与设备基本性能。

依据国内医疗器械注册现行标准 YY 0505-2012 及 2026 年起全面实施的 GB 9706.103-2020、GB 9706.1-2020、GB 4824-2019，护理床需通过严格的静电放电（ESD）、电快速瞬变脉冲群（EFT）、浪涌（Surge）等抗扰度测试。据NMPA医疗器械注册统计，ESD 与浪涌是 EMC 不合格的首要原因，占比超过 65%，常导致设备误动作、通信中断、电机失控等严重风险。本文上海雷卯电子EMC小哥将从医疗设备安全要求出发，系统分析护理床电气架构与 EMI/EMS 风险，提出覆盖电源、电机、人机接口、传感器、网口的全链路静电浪涌防护方案，并给出医疗级器件选型与设计要点，为企业快速通过注册检测、保障患者安全提供技术参考。。

一、医疗护理床的功能构造与电气架构

1.1 核心功能与医疗安全特性

电动护理床集成机械传动、电机驱动、嵌入式控制、人机交互与健康监测模块，核心功能包括：

·体位调节：背部升降、腿部升降、整体升降、左右侧翻；

·人机交互：手持控制器、床边按键、远程通信接口；

·安全机制：电动护栏、急停按钮、过载 / 断电保护、防挤压检测；

·辅助护理：便孔、输液架、引流挂钩；

·健康监测：心率、血氧、体压分布、睡眠质量传感器。

护理床属于连续接触患者的 B 类应用部分，EMC 异常可能导致误翻身、电机骤停、体位失控、急停失效、外壳带电等危险，因此防护设计必须满足：干扰后不伤害患者、故障可预期、功能降级可控、复位可恢复。

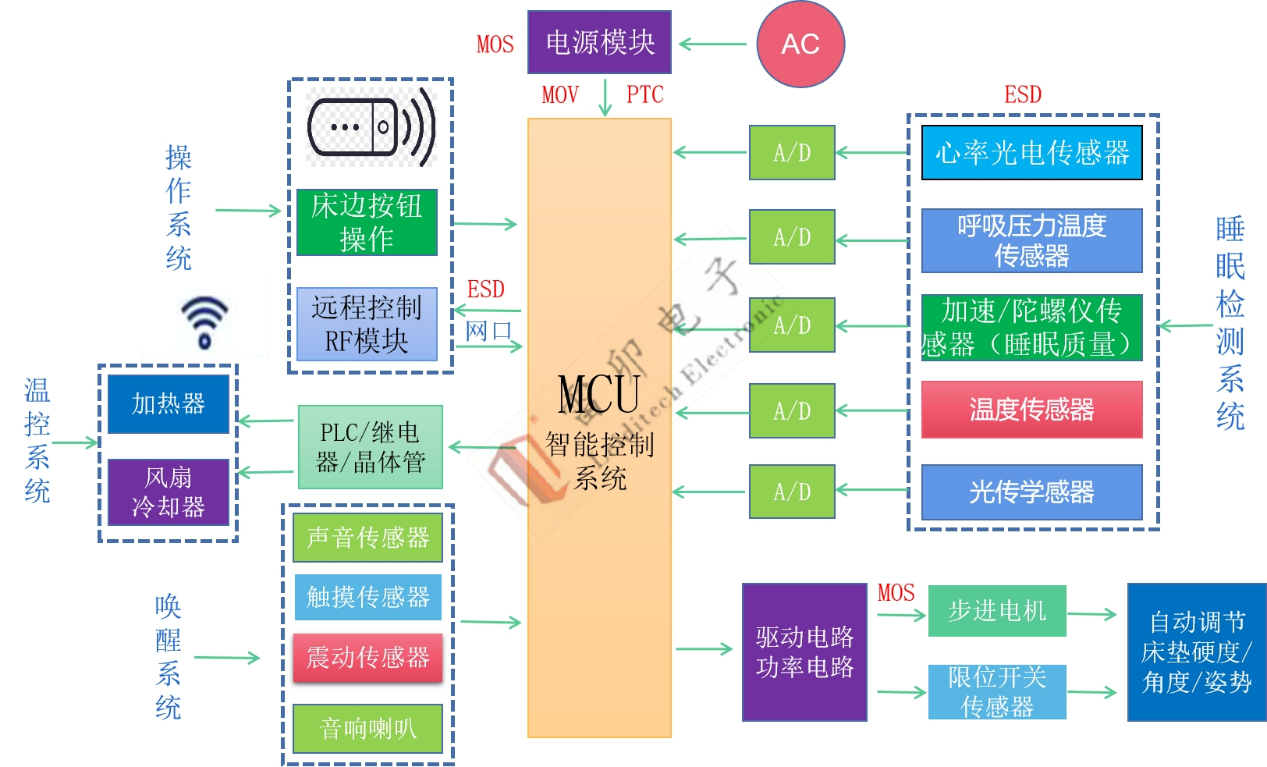

1.2 电气系统框图

系统由AC/DC 电源单元、主控 MCU、电机驱动单元、人机交互单元、传感采集单元、通信接口单元组成：

1.3 主要电气接口与EMC风险分析

（1）静电放电（ESD）风险

医护人员或患者接触手持控制器、按键、金属床栏、USB / 网口时产生 ± 数千至 ± 上万伏静电，易造成：

·MCU 复位、程序跑飞；

·按键误触发、通信中断；

·电机误启动、侧翻失控；

·传感器数据跳变、健康监测失效。

（2）浪涌（Surge）风险

·外部：电网波动、雷击感应、大功率设备启停，侵入 AC220V/DC24V 电源；

·内部：电机启停产生反向电动势、感性负载尖峰电压；

·后果：电源模块损坏、驱动 MOS 烧毁、整机断电、急停失效、绝缘击穿、漏电流超标。

（3）电快速瞬变脉冲群（EFT）风险

电网感性负载切换产生高频脉冲，导致控制逻辑紊乱、限位误判、传感器漂移。

二、医疗护理床适用 EMC 标准与测试等级

2.1 核心标准体系（注册强制）

·YY 0505-2012：医用电气设备 第 1-2 部分：安全通用要求 并列标准 —— 电磁兼容 要求和试验（等同 IEC 60601-1-2:2004，现行注册依据）；

·GB 9706.103-2020：医用电气设备 第 103 部分：电磁兼容 要求和试验（等同 IEC 60601-1-2:2014，2026 年起强制执行）；

·GB 9706.1-2020：医用电气设备 第 1 部分：基本安全和基本性能通用要求；

·GB 4824-2019：工业、科学和医疗设备射频骚扰特性限值和测量方法（等同 CISPR 11:2016）。

2.2电快速瞬变脉冲群抗扰度测试

家用电动床（IEC 61000-4-4）

电动医疗床（IEC 60601-1-2）

2.3传导骚扰详细限值要求

2.4 ESD 静电放电抗扰度测试

家用电动床（IEC 61000-4-2）

电动医疗床（IEC 60601-1-2）

2.5 辐射骚扰测试限值要求

三、全链路静电浪涌防护方案

3.1 防护设计基本原则

1.风险分级防护：

高风险：手持控制器、床边按键、金属床栏（患者频繁接触）→ 30kV 级冗余防护；

中风险：电机驱动、传感器、通信接口 → 20kV 级冗余防护；

低风险：内部调试口、非患者接触端口 → 15kV 级冗余防护。

2.三级浪涌架构：GDT（一级泄放）+ MOV（二级钳位）+ TVS（三级精细钳位）；

3.接地优先：保护地、功能地、患者地严格分离，泄放路径短、粗、直；

4.漏电流控制：患者接触外壳漏电流≤0.1mA（YY 0505）；

5.硬件+软件协同：硬件抑制干扰、软件做校验/冗余/复位保护。

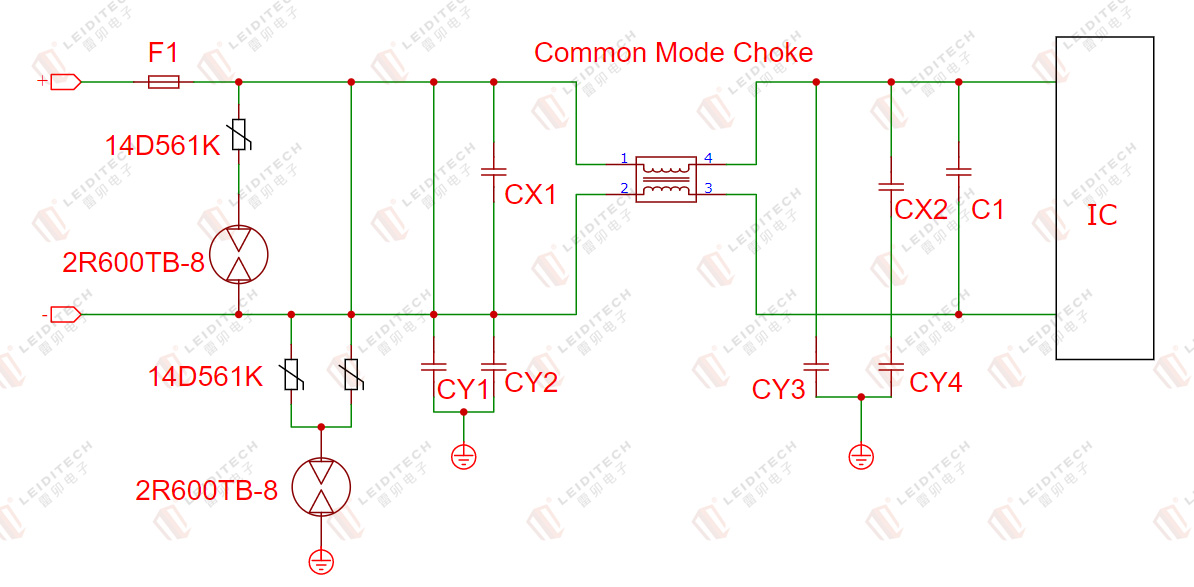

3.2 AC220V 电源输入防护方案（共模 ±4kV / 差模 ±2kV）

AC220V 电源输入是浪涌冲击最主要的侵入路径，需要采用多级防护方案：雷卯小哥推荐用根据电源所处环境选择不同级别的保护器件， 满足IEC61000‐4‐5 4KV~8KV不同级别的测试，根据 IEC 60601-1-2 标准，医疗设备的电源端口需承受 ±2kV 的差模浪涌和 ±4kV 的共模浪涌测试。雷卯采用GDT+MOV组合泄放浪涌。

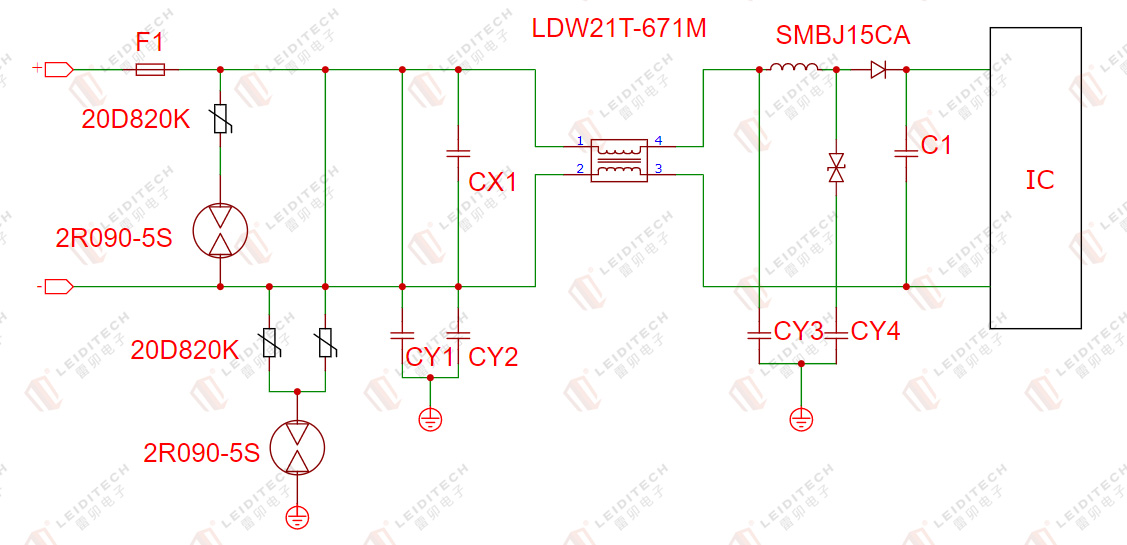

3.3 DC24V 电机驱动电源防护方案（共模 ±2kV / 差模 ±1kV）

电源用于驱动床体升降、翻身等电机，电机在启停过程中会产生反向电动势，同时也会受到电源线路上的浪涌冲击。D电源接口用于连接外部12V/24V直流电源或电池，支持移动使用。该接口同样面临浪涌和静电放电的威胁，需满足 IEC 61000-4-2±8kV 接触放电和 ±15kV 空气放电的要求。

雷卯推荐GDT 和 MOV 组成前级浪涌防护，泄放大能量浪涌；TVS 作为后级精细防护，将电压钳制在后端电路可承受的范围内；共模抑制器抑制直流电源线上的共模干扰。

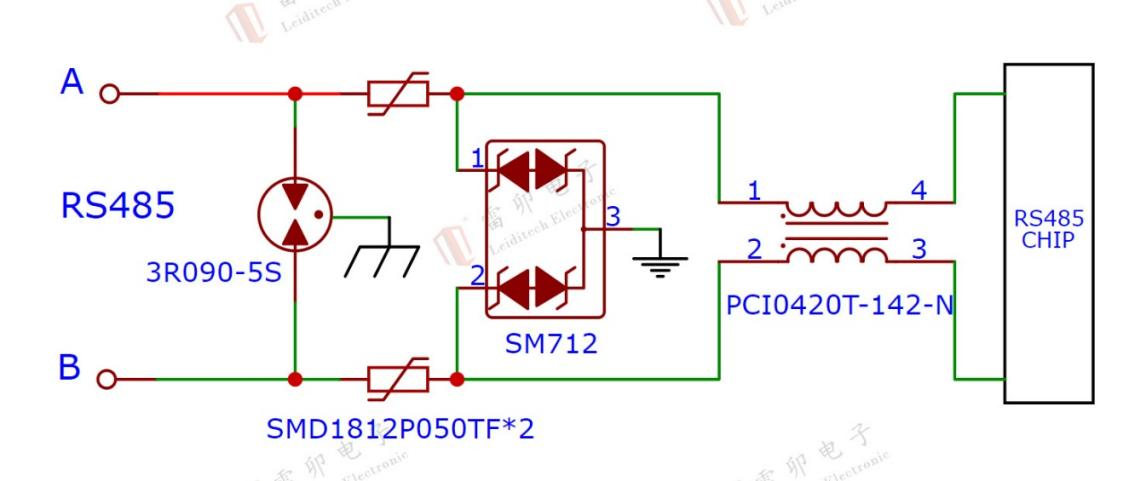

3.4 手持控制器 RS485 接口ESD防护

手持式控制器是人机交互最频繁的接口，也是静电放电最主要的侵入路径。手持式控制器通常采用 RS485通信接口：

RS485 接口静电防护方案：

雷卯小哥推荐采用多路集成器件保护，可以保证信号完整性的同时，可滤除杂讯， 通过静电测试。满足IEC61000-4-2等级4，接触放电30kV，空气放电30kV。

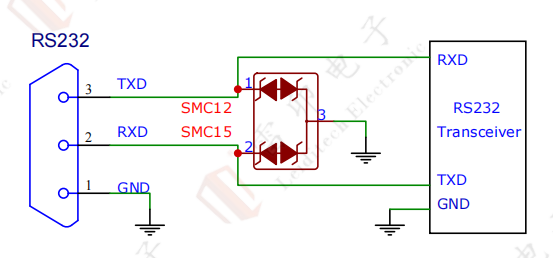

3.5 RS232 接口静电防护方案：

RS-232标准接口，又称为EIA RS-232，是常用的串行通信接口标准之一，通常应用于距离较短的点对点通信。此接口在通信设备上作为调试接口、板间通信接口和监控信号接口，速率最高为115,200波特率。

雷卯推荐采用集成器件SMC12/SMC15保护，可以保证信号完整性的同时，通过静电测试。满足IEC61000-4-2等级4，接触放电30kV，空气放电30kV。

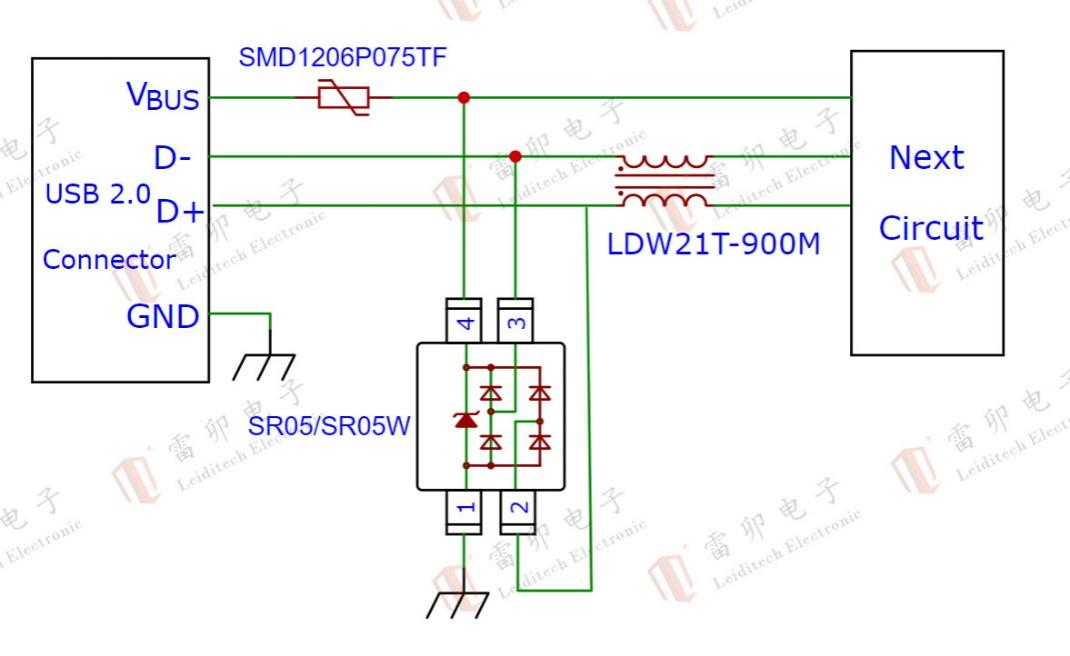

3.6 USB 接口静电防护方案:

部分高端医疗护理床配备 USB 接口，用于数据传输和固件升级

雷卯电子推荐使用USB2.0提供500Mbps的传输速度，本方案采用单颗器件防护,节约空间， 保证信号完整性，可滤除共模干扰，SR05 满足IEC61000-4-2，等级4，接触放电20kV，空气放电20kV。SR05W 满足IEC61000-4-2，等级4，接触放电30kV，空气放电30kV,性能提高了7倍，保证工业客户的各种电气干扰。如对Vbus有过流要求，需配PTC保护。

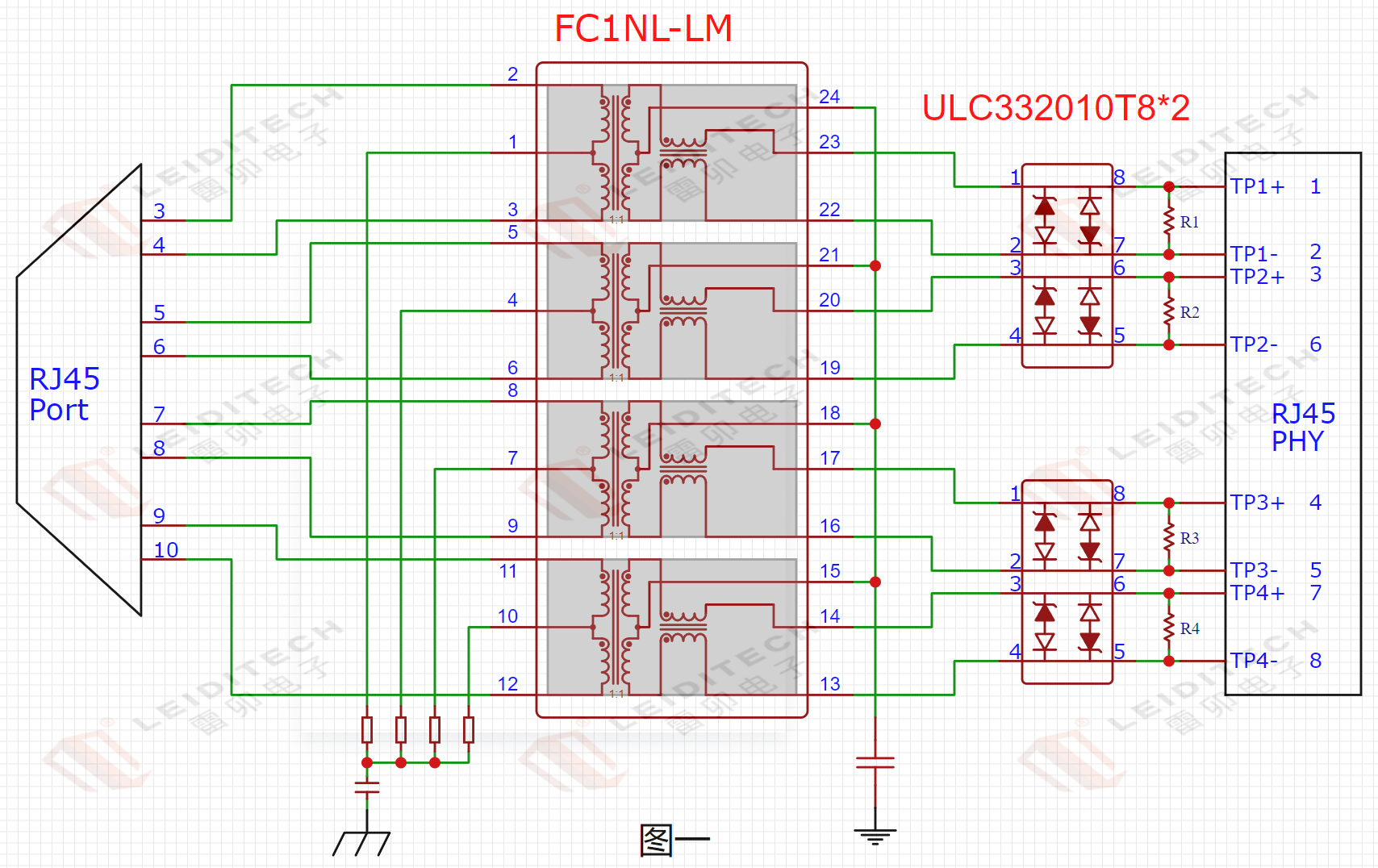

3.7 千兆网口静电防护方案：

雷卯推荐用于网口静电保护，本方案采用多路集成器件ULC332010T8，兼顾信号完整性与空间优化，满足IEC61000-4-2（等级4）标准，支持接触放电和空气放电均为± 30kV。

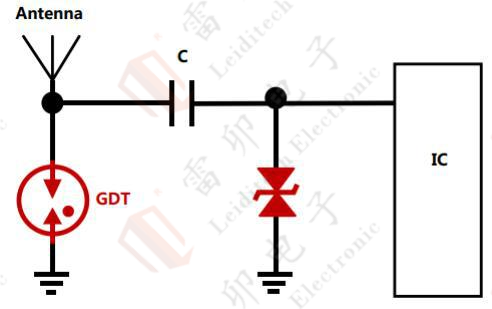

3.8 RF天线模块防护方案：

雷卯电子用于满足天线接口的静电保护，超低电容，可以保证信号传输。接触放电30kV，空气放电30kV。如需满足IEC61000-4-5浪涌测试在前端设置GDT器件

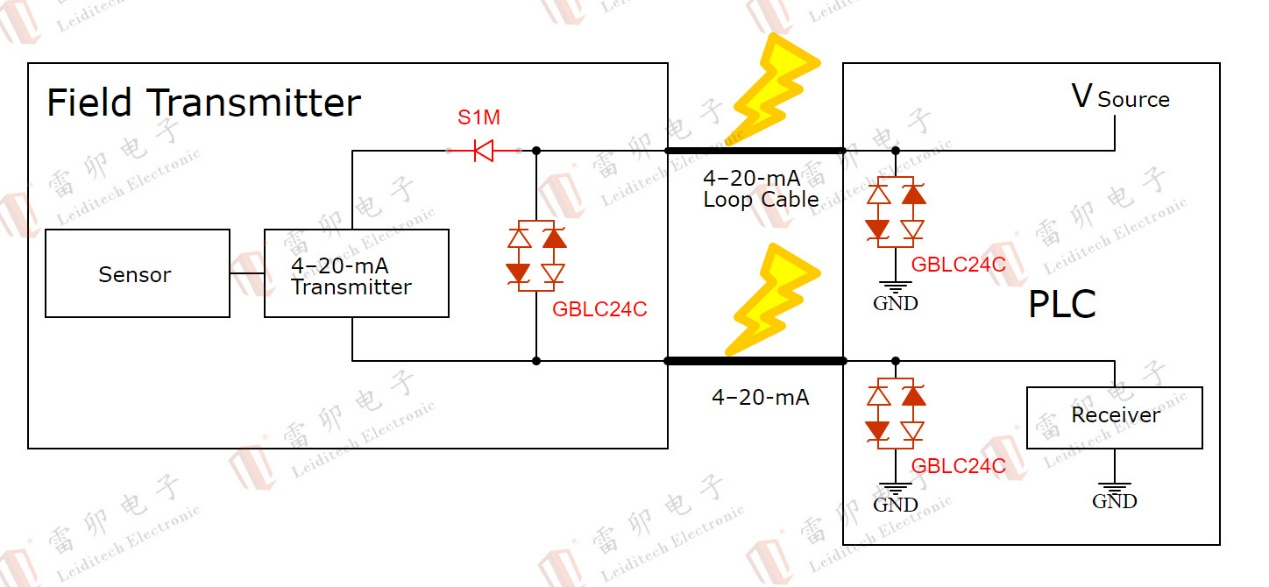

3.9 传感器防护方案：

雷卯采用S1M与GBLC24C保护常规4-20mA  24V供电的敏感传感器芯片方案优点：小封装，低电容，大电流保护。满足IEC61000-4-2，等级4，接触放电30kV，空气放电30kV。

本方案中用到的所有雷卯电子防护元器件型号及关键参数汇总如下：

医疗护理床作为直接关系到患者生命安全的重要医疗设备，其 EMC 防护设计至关重要。上海雷卯电子（Leiditech）凭借十六余年的防护元器件研发和应用经验，深入理解医疗行业的特殊需求和标准要求，为医疗护理床提供从电源到接口的全链路静电浪涌防护解决方案。

雷卯电子不仅提供高品质的防护元器件，还拥有专业的EMC 实验室和技术团队，能够为客户提供免费的EMC测试、方案优化和整改服务。雷卯 EMC小哥随时为您解答 EMC 防护相关的技术问题，帮助您的产品快速通过医疗 EMC 标准检测，顺利完成产品注册，早日推向市场。
