雷卯TVS和fuse助力DDR5 R-DIMM模组满足JEDEC新静电要求
DDR（Double Data Rate，双倍数据速率）是一种广泛应用于计算机和电子设备的高性能内存技术，DDR的主要应用于计算机系统，移动设备，嵌入式系临时存储和高速传输数据。因此，DDR是现代计算及移动系统的核心组件。
随着AI和大数据应用的爆发，DDR5 R-DIMM的高带宽（如5600 MT/s）和大容量（32GB）将成为关键优势，尤其在训练大型模型或处理实时数据时，可显著减少延迟。但JEDEC对DRAM 提出了一些新的要求。
一、JEDEC 对 DRAM PCB 静电的要求
JESD625C标准4:针对处理静电放电敏感(ESDS)设备的要求，该标准提供了一系列的防护措施和管理流程。对于 DRAM PCB 而言，相关要求包括:
l 静电放电控制措施：在生产、运输和使用过程中，要求采取防静电包装、使用防静电工作台、手腕带和防静电鞋等措施，以降低静电对 DRAM PCB 的潜在损害。
l 工作区设立:需要设立静电控制区域，明确 ESD 敏感区域和非敏感区域的界定、标识和管理。
l 设计建议:鼓励设计者在电路设计中加入 ESD 保护机制，如静电二极管，以增强电路板对静电放电的抵抗能力。
JESD22-C101F 标准以此来评估 DRAM PCB 等微电子元件在遭遇静电放电时的耐受能力。
JESD22-A114 标准规定了集成电路和组件针对人体模型(HBM)静电放电的测试方法和要求:JESD22-A115 标准规定了扩散模型(CDM)静电放电的测试方法和要求。这些标准从不同角度对DRAM PCB 可能面临的静电放电情况进行规范和测试指导。
随着技术发展，一些新的 DRAM PCB 设计采用了更先进的防护措施，如芝奇正在研发的由 16 层 PCB 打造的 DDR5 R-DIMM 模组，新增了瞬态电压抑制器TVS二极管及保险丝，以提升过电流保护并防止静电放电。这也反映了 JEDEC 标准在推动行业采用更可靠的防护技术方面的作用。
二、雷卯助行DDR5 R-DIMM 模组安全性
为防止瞬态电压与静电放电 (ESD)，R-DIMM 模组直接从主板获取 12V 电压输入，因此需要先进的保护机制。雷卯为每个模组均配备高质量瞬态电压抑制 (TVS) 二极管与SMT保险丝。双重保护机制确保模组具备卓越的耐用性与长期稳定的性能。

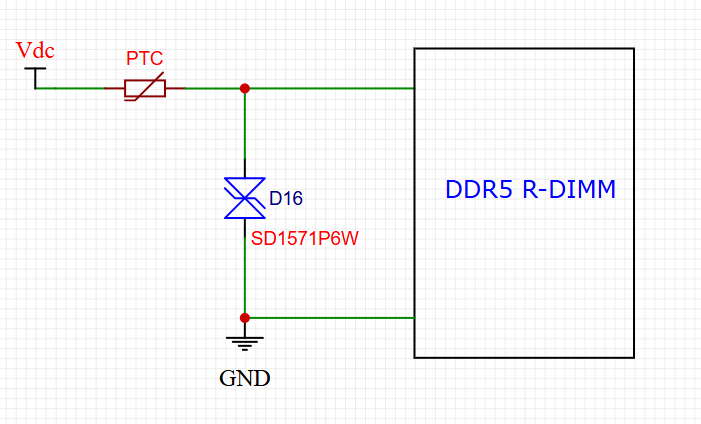

方案图如下：
四． DDR5 R-DIMM的TVS二极管选择及推荐型号
TVS选择：选择ESD保护器件的反向截止电压（VRWM）略高于R-DIMM电源电压，脉冲耐受能力可以选大一点。
TVS放置：TVS靠近电源输入接口，确保ESD电流优先通过TVS泄放至地。TVS置于滤波电感前端，防止电感阻碍ESD电流泄放。使用短而宽的走线连接TVS与电源/地。地平面完整，避免分割，采用多点接地降低阻抗。
以下列出常规DDR5电源电压用TVS二极管，功率相对大，瞬态吸收电流大(IPP大），能有效抑制瞬态电压和ESD静电。
|
power Supply protection |
Part Number |
IEC61000-4-2 (Air)/(Contact) |
Power（V) |
Vrwm (V) |
VCmax@A |
Ir(uA) |
Features |
Package |
|
|
|
|
|
|
|
|
|
|
|
5V |
ESDA05CP30 |
±30kV/±30kV |
60 |
3.3 |
7.2V@8A |
0.1 |
1CH，Bi |
DFN1006 |
|
|
PTVS0542H100 |
±30kV/±30kV |
1200 |
5 |
12V@105A |
0.5 |
1CH，Bi |
DFN1006 |
|
|
SD05CW |
±30kV/±30kV |
600 |
5 |
15V@40A |
10 |
1CH，Bi |
SOD-323 |
|
|
SD0581D3W |
±30kV/±30kV |
1425 |
5 |
15V@95A |
0.5 |
1CH，Bi |
SOD-323 |
|
|
ESDA05CC |
±30kV/±30kV |
350 |
5 |
20V@20A |
1 |
1CH，Bi |
SOD-523 |
|
12V |
SDA1211CDN
|
