近两年轻型电动车市场保有量持续走高，各类电气安全故障也随之频发。多地售后与实测数据显示：低压电动滑板车、简易电单车常因线路短路、静电干扰出现突然断电、通讯失灵问题；而电压超过60V的大功率电摩、电动三轮车、物流作业车，故障风险更为严峻 —— 高压回路绝缘老化引发底盘漏电、大电流通断产生电弧烧蚀器件、瞬态浪涌击穿采样与通讯芯片，轻则车辆趴窝、电控报错，重则引发电池热失控、人身触电安全事故。

与此同时，60V也是轻型电动车EMC（电磁兼容）合规的关键分界线：高压机动车类车型整车EMC属强制市场准入项，低压非机动车则侧重零部件级抗扰设计，合规要求差异直接影响产品上市门槛。

究其根源，多数故障都指向电池管理系统（BMS）防护设计与电压等级不匹配。不少设计方案忽略了60V这一关键电压分水岭，高低压车型混用防护器件、简化高压专属防护模块，最终埋下安全隐患。如何根据电压等级做差异化BMS防护设计，成为行业工程师必须攻克的核心难题。

一、引言：轻型电动车高速发展，电压等级划分决定BMS安全设计

当下，电动自行车、电动滑板车、电动三轮车、高端电摩及场内物流代步车等轻型电动车（LEV）迎来规模化普及。这类车型凭借紧凑车身、低碳环保、灵活高效的特点，成为城市通勤、短途货运、休闲出行的主流选择。

电池系统是轻型电动车的核心动力源，而电池安全始终是行业设计的重中之重。行业内普遍以60V为关键电压分水岭，将轻型电动车电池系统划分为两大类别：Class A（电压＜60V）、Class B（电压＞60V）。两类电压平台的电气风险、布线要求、防护标准差异显著，直接决定了电池管理系统（BMS）的整体架构、防护器件选型与安全设计逻辑，也是整车电气安全设计的核心依据。

全品类LEV车型功率、电压、电流与应用场景总览：

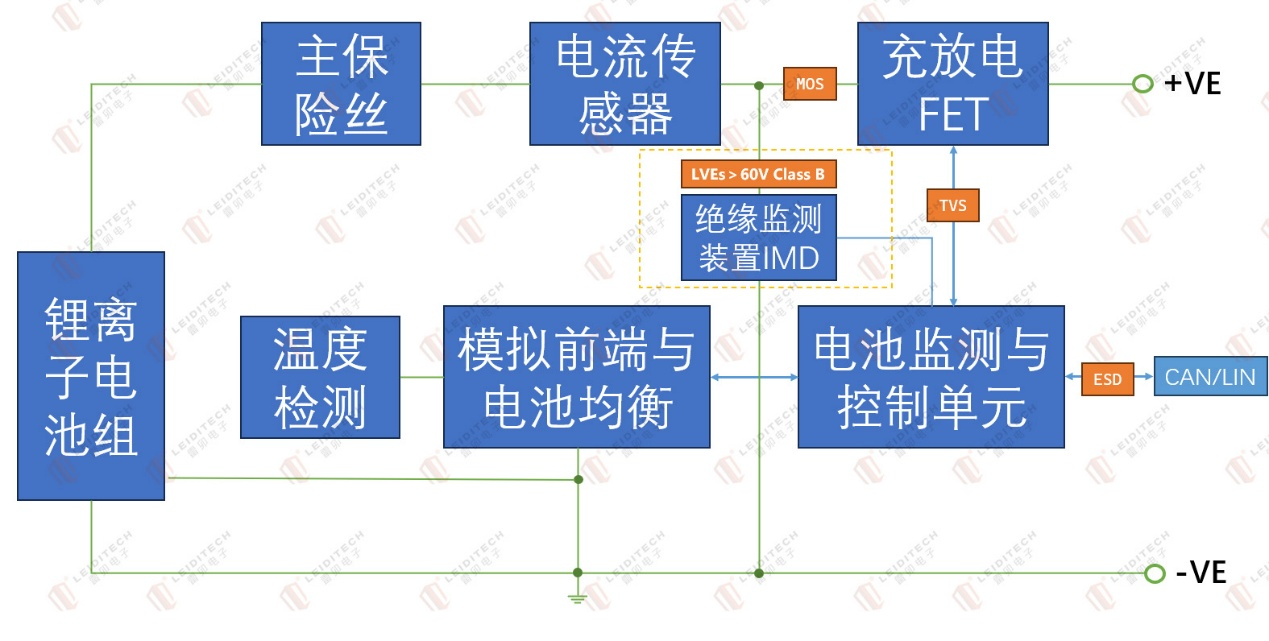

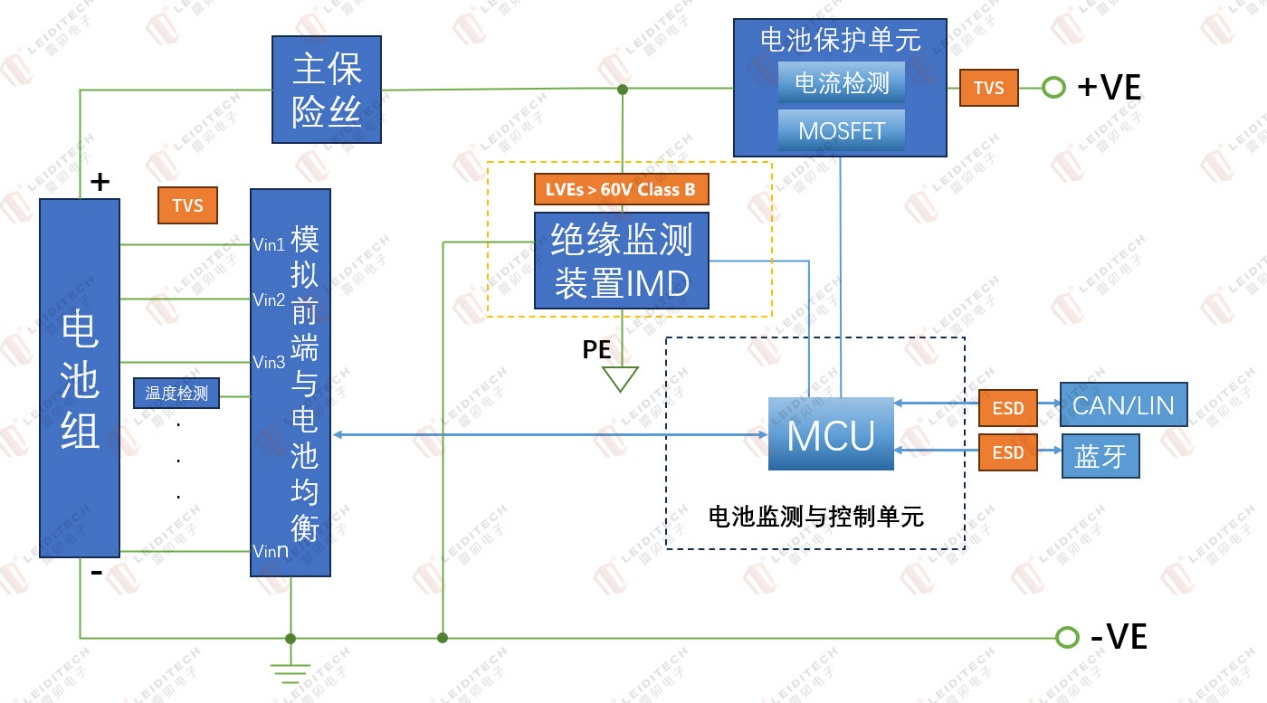

二、核心架构对比：＜60V 与＞60V BMS整体架构差异

雷卯电子结合两类电压平台的BMS架构的差异，整理出两类电压平台七大防护节点的功能、硬件配置、电气参数完整对照表如下：

从 EMC 合规层面看，两类平台的强制要求也存在本质差异：

Class A（＜60V）：以电动自行车为代表，执行GB 17761-2024《电动自行车安全技术规范》，整车层面无强制无线电骚扰考核，EMC要求聚焦于BMS、控制器、充电器等零部件的抗扰性能。

Class B（＞60V）：属于机动车范畴，需强制满足GB 14023-2022《车辆、船和内燃机 无线电骚扰特性 用于保护车外接收机的限值和测量方法》、GB 24155-2020《电动摩托车和电动轻便摩托车安全要求》，并普遍参照GB/T 36282-2018《电动摩托车和电动轻便摩托车 电磁兼容要求》完成整车发射与抗扰全项验证；2027年起还将执行新版强制标准GB 34660-2026《道路车辆 电磁兼容性要求和试验方法》，合规要求将进一步升级。

从电气安全角度分析，大于60V高压回路更容易产生电弧、瞬态浪涌与漏电隐患，对保护器件的耐压、通流、抗干扰能力提出更高要求。针对高压场景下的各类电气风险，雷卯深耕车规级电路防护领域，在瞬态抑制、过流保护、高压隔离、静电防护等器件方向拥有成熟技术积累，可全方位匹配高低压LEV电池系统防护需求。

三、七大关键防护节点深度解析

雷卯电子结合上表中的七大核心防护节点，下面结合工况风险与防护需求，逐一解析并对应防护方案。

1. 主回路熔断器:短路会产生超大电流，易烧毁器件与线束。按需选用对应耐压、分断能力的熔断器，高压场景优先高规格产品。

2. 电池通断保护单元

功能：实现电池包与整车负载的可控连接、断开，配合BMS完成上电、下电、故障断电逻辑。

工况与威胁：大电流通断过程易产生电弧、电压尖峰，长期使用会造成器件老化、误动作。

·＜60V平台：采用多颗MOS管并联完成回路通断；

·＞60V平台：MOS管搭配高压直流接触器，承载更大电压与电流。

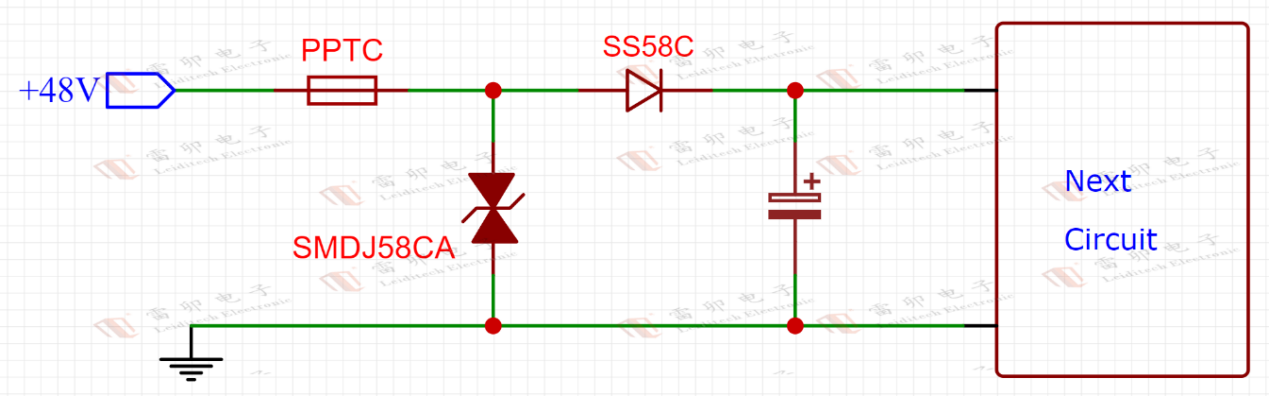

防护方案：搭配雷卯S-SMDJ（3KW）或5.0SMDJ(5KW)系列的车规级TVS吸收通断产生的电压尖峰，抑制电弧干扰；选用低内阻MOS管与高耐压直流接触器，提升回路稳定性。该设计可满足 GB/T 21437.2-2021《道路车辆 由传导和耦合引起的电骚扰 第 2 部分：沿电源线的电瞬态传导》中对电源线瞬态尖峰、抛负载的抗扰要求。

3. 绝缘监测装置（IMD）:仅高压系统（大于60V）配置，线缆老化、受潮易引发漏电。依靠固态继电器实现高低压隔离，保证监测信号精准可靠。该模块是高压机动车满足整车电气安全与EMC合规的必备单元，符合GB 24155-2020《电动摩托车和电动轻便摩托车安全要求》

4. 模拟前端&电芯均衡电路（AFE采样线）

功能：采集每串电芯电压、实现电芯主动/被动均衡，是BMS精准管理电芯状态的核心线路。

工况与威胁：采样引线易出现短路、过流、瞬时过压故障，会直接损坏采样芯片（AFE）与线束。

防护方案：采用自恢复保险丝（PPTC）实现采样线过流保护，搭配雷卯600W S-SMBJ系列车规级TVS抑制线路过压、浪涌，双重防护保障采样回路稳定。方案可通过GB/T 17626.5-2019《浪涌（冲击）抗扰度试验》行业通用等级测试，符合GB/T 38661-2020《电动汽车用电池管理系统技术条件》对采样回路的抗扰要求。

5. 电池包二级保护:电芯过充、过压会引发热失控。依据电压等级匹配对应规格三端保险丝，故障时彻底切断回路，是BMS终极硬件防护，也是GB/T 38661-2020中明确要求的电池安全配置。

6. 温度监测回路:电芯、功率器件异常发热易触发安全事故。依托NTC热敏电阻实现多点测温，配合BMS完成多级温控保护。

7. 通讯接口（CAN/LIN 总线）

功能：实现BMS与整车控制器、仪表之间的数据交互，传输电池电压、电流、温度、故障码等信息。

工况与威胁：车载环境存在大量静电（ESD）、电快速瞬变脉冲群（EFT）、浪涌干扰，极易造成通讯中断、芯片损坏、整车误报故障。

防护方案：全线标配ESD二极管阵列，吸收静电与瞬态浪涌，保护通讯接口芯片，保证CAN/LIN总线通讯稳定、数据传输无误。

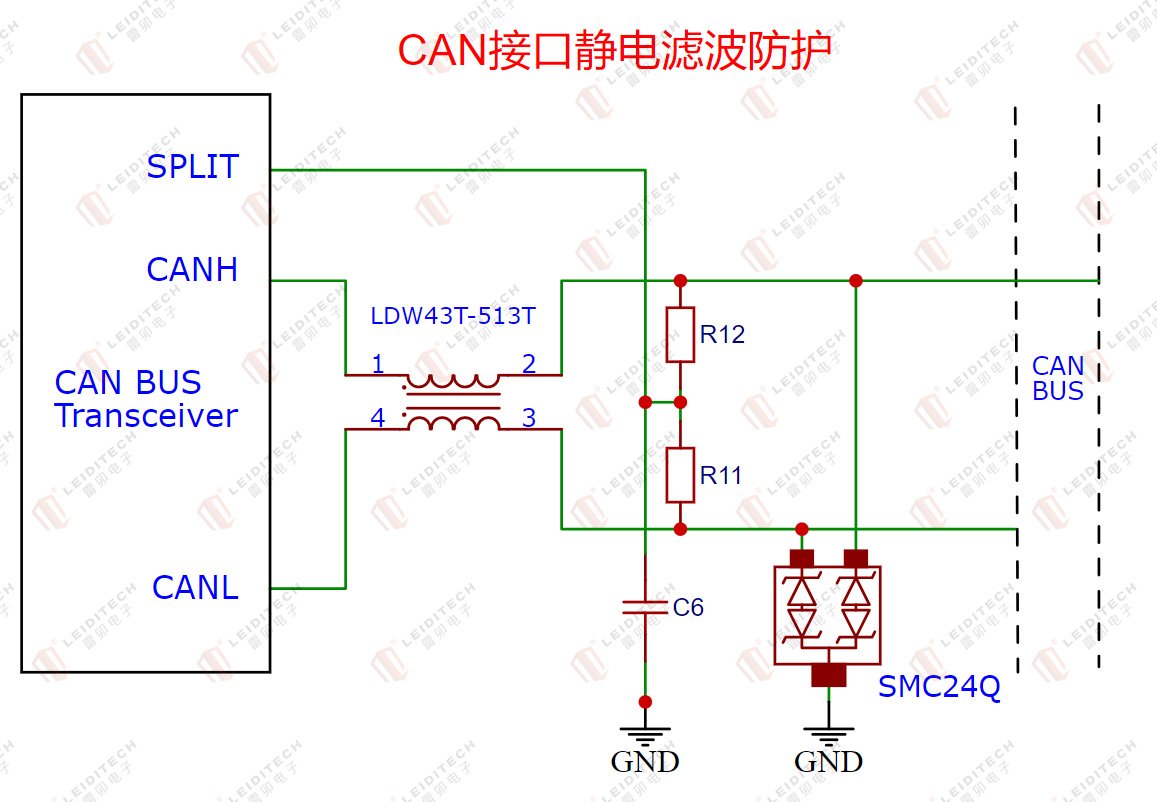

CAN接口静电滤波防护方案：雷卯电子推荐采用多路集成器件SMC24Q或单路SD24CQ保护，电容<50PF，该方案可以保证信号完整性的同时，通过静电测试，符合 GB/T 17626.2-2018（等同IEC 61000-4-2）静电放电抗扰度等级4要求，可实现接触放电 30kV、空气放电 30kV；同时满足 GB/T 19951-2019《道路车辆 静电放电产生的电骚扰试验方法》（等同 ISO 10605）车载专用ESD测试规范。SMC24Q通过汽车级AEC-Q101认证。

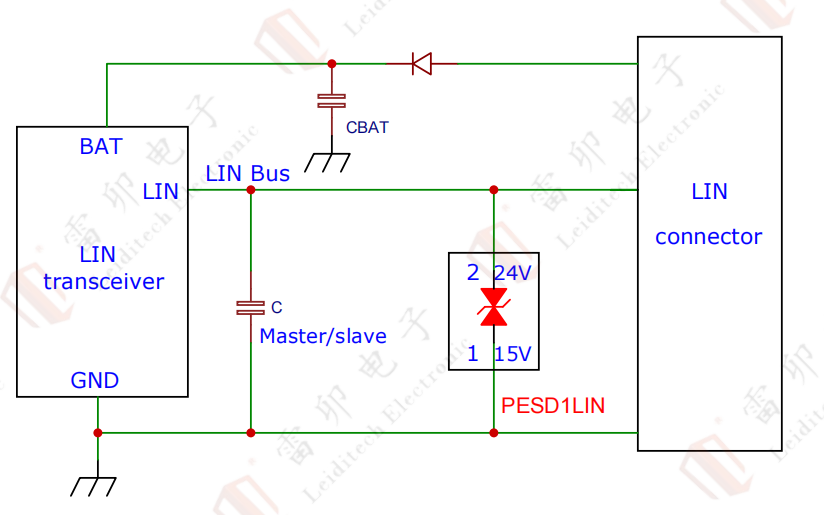

LIN总线静电防护方案：雷卯电子推荐采用集成器件PESD1LIN保护，电容<20PF，可以保证信号完整性的同时，通过静电测试。符合GB/T 17626.2-2018（等同IEC61000-4-2）等级4标准，可达到接触放电30kV，空气放电25kV。

LEV车型-电压-防护器件-标准精简速查表

四、器件选型避坑指南

1.CAN/LIN选型禁忌

信号通道优先选用低容值TVS/ESD，结电容建议≤50pF；禁止使用大功率电源类 TVS，高寄生电容会造成信号漂移、通信异常。

2.高低温环境适配

所有车载防护器件建议选用AEC-Q101车规级产品，满足- 40℃~125℃宽温工作要求，保障宽温环境下EMC性能稳定。

3.PCB 布局注意事项

ESD、TVS等防护器件需紧邻接口/采样端子摆放，缩短走线长度，避免干扰耦合；高压回路与低压信号回路分区布局，降低串扰风险，这也是EMC整改的核心布局原则。

4.IMD配套器件要求

高压IMD回路必须搭配无触点固态继电器，禁止使用普通机械继电器，防止电弧与漏电隐患，保障高压系统绝缘性能。

5.分级合规设计原则

＜60V 低压车型需保障零部件抗扰能力；＞60V机动车类车型必须按整车强制EMC、电气安全标准进行系统级设计，防护器件选型需同步匹配车规级测试标准，避免后期认证不通过。

结语:

60V作为轻型电动车电池系统的电压分水岭，划分出两套有差异的BMS安全设计体系：低压平台侧重基础过流、温控保护，高压平台则叠加绝缘监测、高压隔离、电弧抑制等高阶防护要求。同时，60V也是EMC合规的分界线，低压车型侧重零部件可靠性，高压车型需满足整车强制EMC市场准入要求，合理的防护设计是产品安全与合规的双重保障。

电池安全是轻型电动车行业发展的底线，而专业的电路防护器件是BMS安全设计的核心支撑。雷卯依托多年车规级防护技术沉淀，深度匹配LEV行业高低压架构需求，可为电动两轮、三轮、休闲代步、场内物流等全品类轻型电动车客户，提供稳定、可靠、合规的一站式电池系统防护解决方案。
