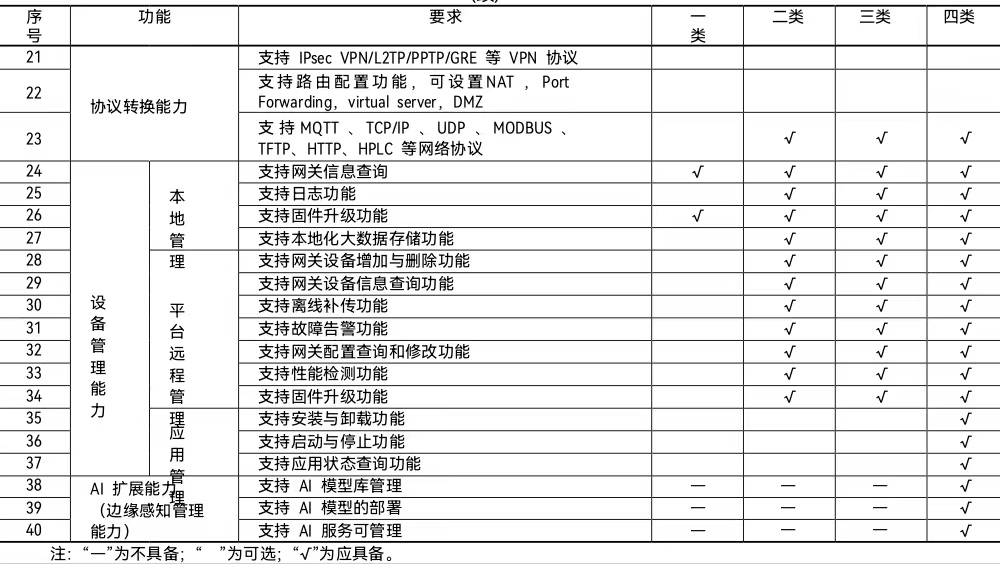

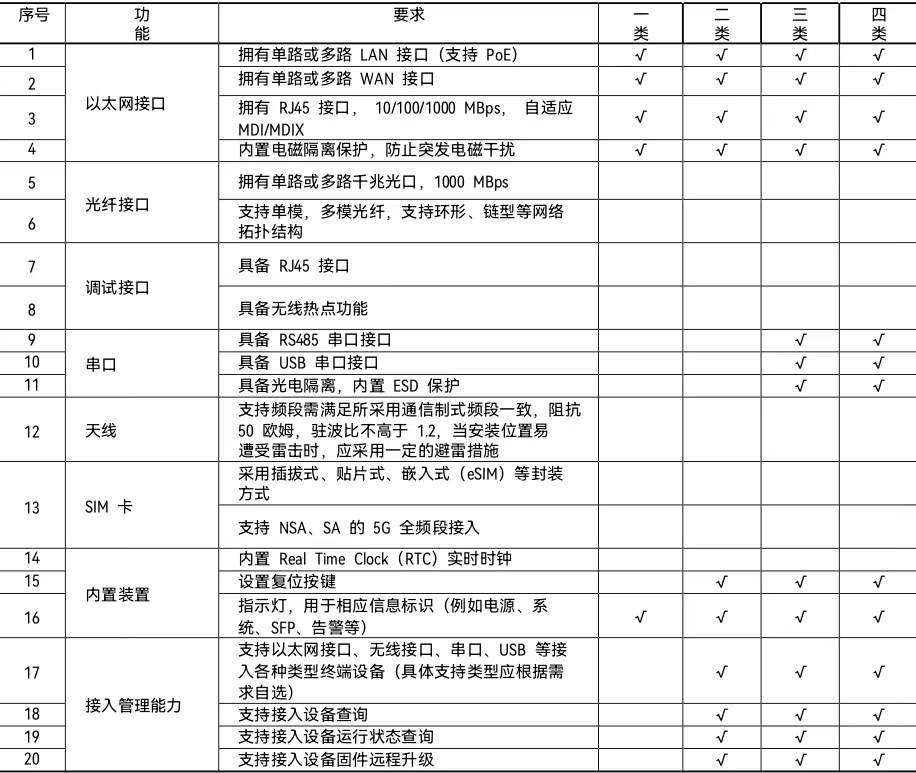

智能网关在环境和系统充分安全的条件下，应具备南向接入、北向接入能力，还应具备能力开放接口，以通过管理应用获取或提供其他服务。相关接口与功能要求应符合表以下要求。

针对千兆网分立式防雷上海雷卯推荐以下保护方案

 方案优点：用于室外的1000M网口浪涌保护，本方案采用二级防护,可靠工作，保证信号高温完整性，满足IEC61000-4-2，等级4，接触放电30kV，空气放电       30kV。IEC61000-4-5 10/700μs，40Ω，6kV，±5次，此方案高温传输不丢包。

上海雷卯推荐型号：LC03C1(3.3V,双向，1 PF，SOD-323封装)
             GDT 3R090-5S（90V 双向 1.5PF 三极 直径5MM封装）

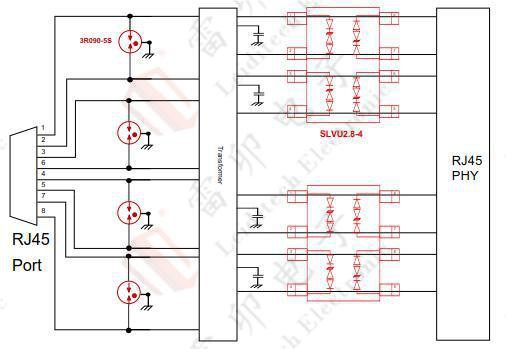

针对千兆网集成式防雷上海雷卯推荐保护方案

方案优点：用于室外的1000M网口浪涌保护，本方案采用二级防护,可靠工作，保证信号高温完整性，满足IEC61000-4-2，等级4，接触放电30kV，空气放电30kV。IEC61000-4-5 10/700μs，40Ω，6kV，±5次。

上海雷卯推荐型号：SLVU2.8-4(2.8V,双向，2 PF  SOP-08封装）
                                     GDT 3R090-5S（90V 双向 1.5PF，三极 直径5MM）

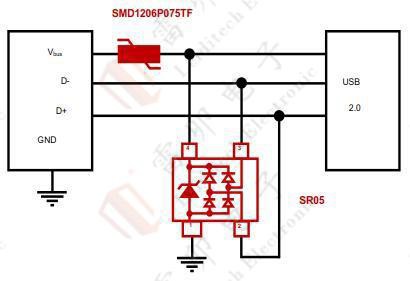

针对USB2.0静电上海雷卯推荐以下保护方案

方案优点：USB2.0提供500Mbps的传输速度，本方案采用单颗器件防护,节约空间， 保证信号完整性，满足IEC61000-4-2，等级4，接触放电20kV，空气放电20kV如对Vbus有过流要求，需配PTC保护。

上海雷卯推荐型号：SR05 (5V,单向，1.2PFSOT-143封装）                                     SMD1206P075TF (0.75A，0.07Ω，6V, SMD，1206封装)

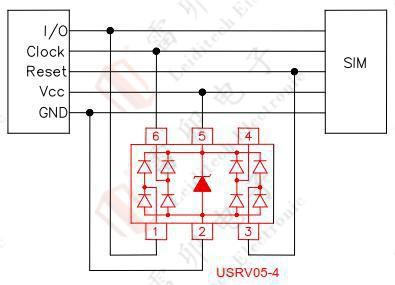

针对SIM卡静电上海雷卯推荐以下保护方案

 方案优点：SIM卡提供7.2Mbps的传输速度，本方案采用集成器件防护,节空

 间， 保证信号完整性，满足IEC61000-4-2，等级4，接触放电8kV，空气放电

15kV。

上海雷卯推荐型号：USRV05-4（5,单向，0.5PF，SOT-26封装）

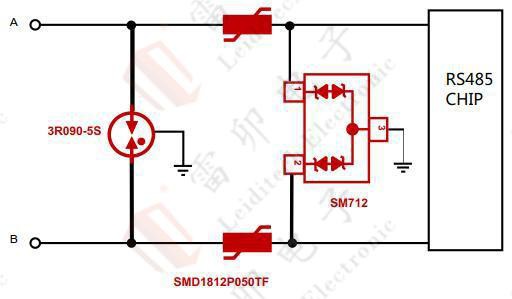

针对RS485浪涌上海雷卯推荐以下保护方案

上海雷卯推荐型号：SM712(7V/12V，双向，45PF,SOT-23封装)                                            SMD1812P050TF（0.5A 0.15Ω 15V，SMD1812封装）                                                          3R090-5S（90V 1.5PF，三极 直径5MM）

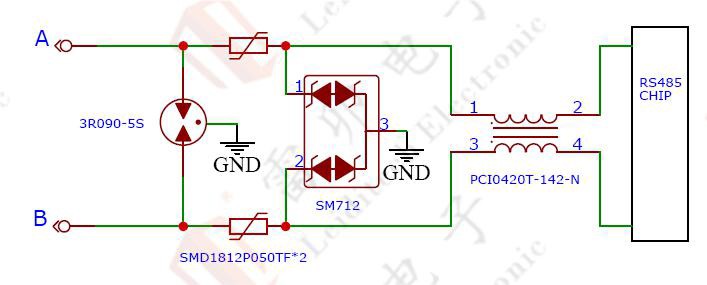

RS485浪涌滤波保护上海雷卯推荐以下方案

方案优点：采用多路集成器件保护，可以保证信号完整性的同时，可滤除杂讯，通过

静电测试。满足：满足IEC61000-4-2，ISO10605-2 等级4，接触放电30kV，空气

放电30kV。

上海雷卯推荐型号：SM712(7V/12V,双向45PF, SOT-23封装)

                                           SMD1812P050TF（0.5A 15V 0.15Ω SMD1812封装）

                                           3R090-5S（90V 1.5PF 三极 直径5MM封装）

                                            PCI0420T-142-N（尺寸: 4.7*4.5*2.0mm 阻值：1400Ω 0420封装）

上海雷卯为保障智能网关持续安全正常工作，设计了整套电磁兼容之防雷击防静电保护方案。

欢迎来我司进行指导考察，地址是上海市浦东新区康杉路518号A202室，电话是021-50828806 50477059。
