雷卯ULC0521CLV是一款性价比极高的5.0V 低钳位电压V c ，单路双向，低容ESD二极管，超小封装DFN0603(SOD962-2/0201/ X3DFN2)。 ULC0521CLV可以完全替代替代Nexperia（安世）PESD5V0HS-SF，Onsemi (安森美) ESD7501MUT5G，TI德州仪器(ESD451DPLR) ，KEC(PS05TBEL2D)。
参数对比列表如下：
|
Part No. 型号 |
Mfrs 制造商 |
IEC61000-4-2 Air/Contact 静电 |
Vrwm(V) 反向电压 |
Vb(V） 击穿 电压 |
VCmax@A |
Cj(PF) 结电容 |
Features 单/双向 |
Package 封装 |
|
ULC0521CLV |
Leiditech 雷卯 |
±30kV/±30kV |
5.0 |
5.8 |
8V@6A |
0.3-0.4 |
双向 |
DFN0603 (SOD962-2) 0201 |
|
PESD5V0HS-SF |
Nexperia 安世 |
±15kV/±15kV |
5.0 |
6.0 |
7.5V@4.0A |
0.25-0.4 |
双向 |
DFN0603 (SOD962-2) 0201 |
|
ESD7501MUT5G |
Onsemi (安森美) |
±16kV/±16kV |
5.0 |
5.5 |
11.5V@2.0A |
0.45-0.75 |
双向 |
DFN0603 (SOD962-2) 0201 |
|
ESD451DPLR |
TI (德州仪器) |
±30kV/±30kV |
5.5 |
7.0 |
9.5V@6A |
0.5 |
双向 |
DFN0603 (SOD962-2) 0201 |
|
PS05TBEL2D |
KEC |
±25kV/±20kV |
5.0 |
5.5 |
12V@4A |
0.3-0.5 |
双向 |
DFN0603 (SOD962-2) 0201 |
如您正在使用以上几款品牌ESD二极管，需要国产替代，可以联系上海雷卯销售人员申请样品测试。
ULC0521CLV 性能特性
l IEC 61000-4-2 4 级 ESD 保护：
±30kV 接触放电
±30kV 空气间隙放电
l IEC 61000-4-5 浪涌保护：
6A (8/20µs)
l 结电容Cj=0.3pF typ
l 超低的 ESD 钳位电压
VESD = 8kV为9V
16A TLP 时为 9V
动态电阻 RDYN 为0.22Ω
l 低钳位电压VC 为8V@6A
l 高IPP ( max 6A)
l 超低漏电流 50nA
l 节约空间业界通用超小封装：0201 (0.6mm × 0.3mm)
l 工业温度范围：-55°C 至 +150°C
ULC0521CLV 应用
1. 接口
l 高速数据线
l 敏感信号线
l 一般信号线
l USB 2.0/3.0
l 高清多媒体接口(HDMI)2.0/1.4
l eSATA
l DisplayPort 1.3
l SIM卡
2. 终端
– 扫地机器人
– 可穿戴设备
– 智能扬声器
– 便携式电子产品
– 小型电器
– 零售自动化和支付
– 便携式计算机和台式机
– 电视和监视器
– 扩展坞

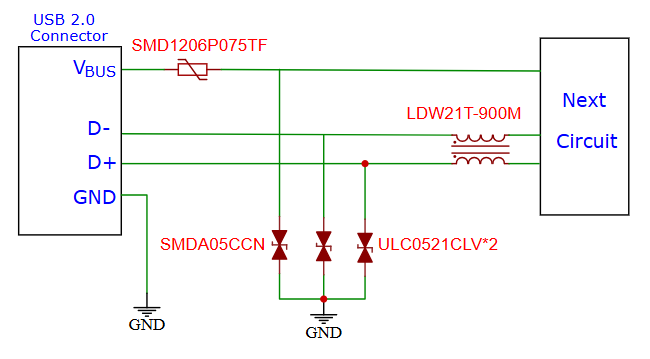

ULC0521CLV应用电路
应用于USB 2.0 接口电路
空间受限的USB接口可以采用此方案

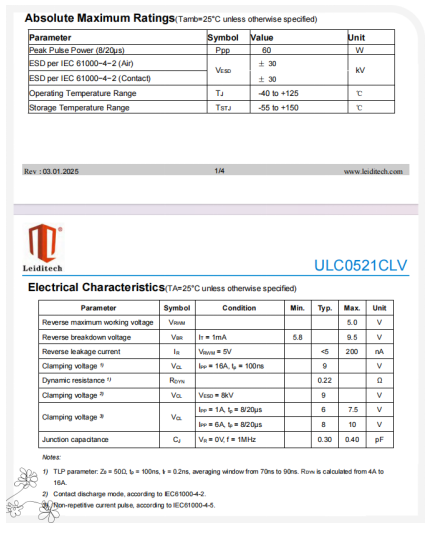

ULC0521CLV 规格书参数：
