本文为上海雷卯电子（Leiditech）资深EMC防护技术专家关于汽车抛负载防护的专业解析，聚焦汽车电子抛负载防护的原理、行业标准、核心器件选型及实战方案，为汽车电子设计提供系统化的防护思路。

一、揭秘抛负载：汽车电子设备的 “瞬间杀手”

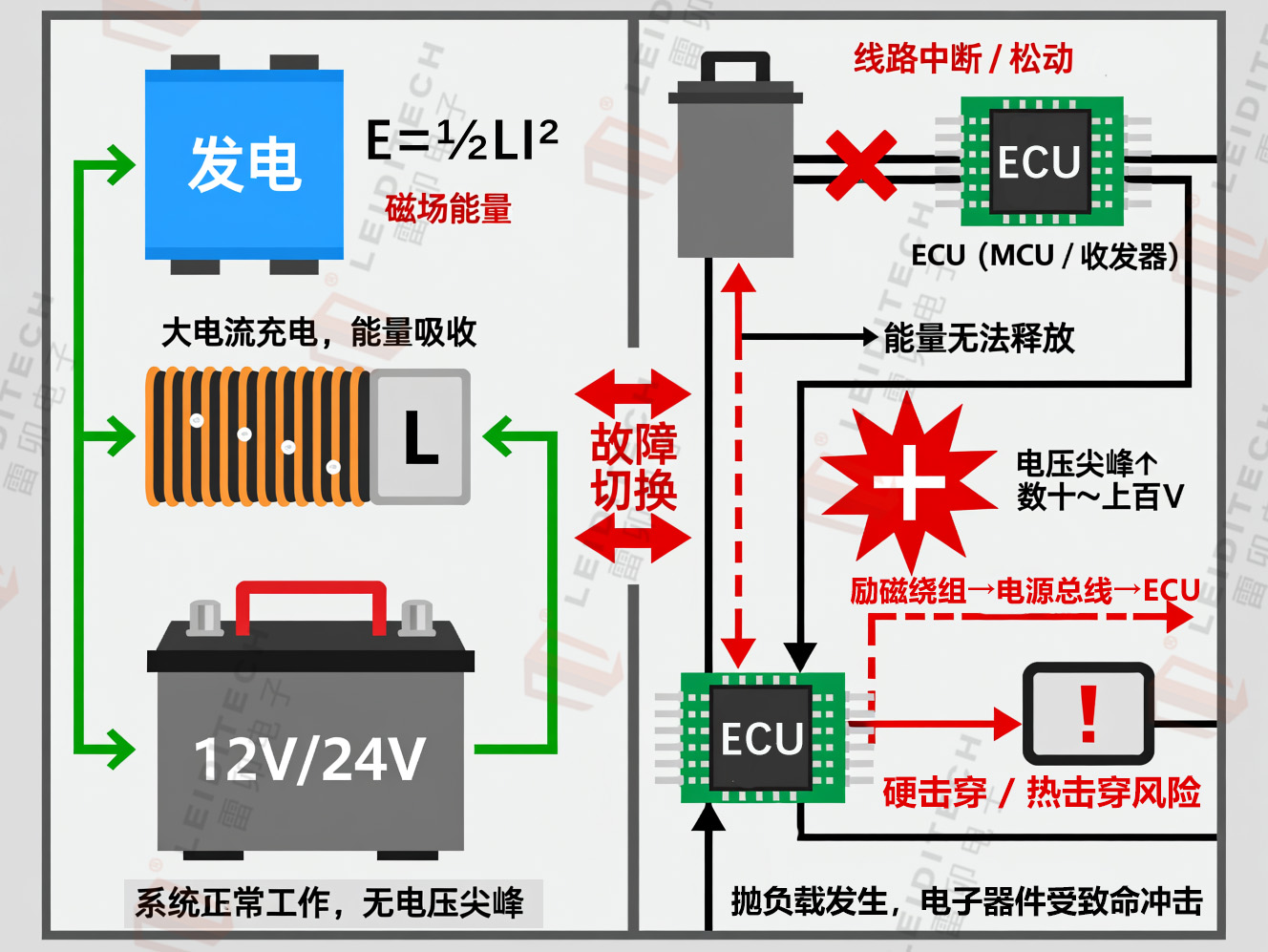

当发电机正处于大电流充电状态时，如果蓄电池连接线路突然中断（如接线柱松动或腐蚀），发电机内部励磁绕组存储的磁场能量（E=½​LI²，L为励磁电感，I为励磁电流）无法被蓄电池吸收，进而在电源总线上产生破坏性电压尖峰的现象，我们称之为抛负载，其具有三高核心特征：

Ÿ 高幅值：电压瞬间飙升至数十甚至上百伏特，远超 12V/24V 汽车系统正常工作范围；

Ÿ 高能量：脉冲持续时间 40ms~400ms，长脉冲易造成大量热能堆积；

Ÿ 高破坏性：能量足以导致下游ECU中的 MCU、收发器、逻辑芯片发生永久性硬击穿或热击穿。

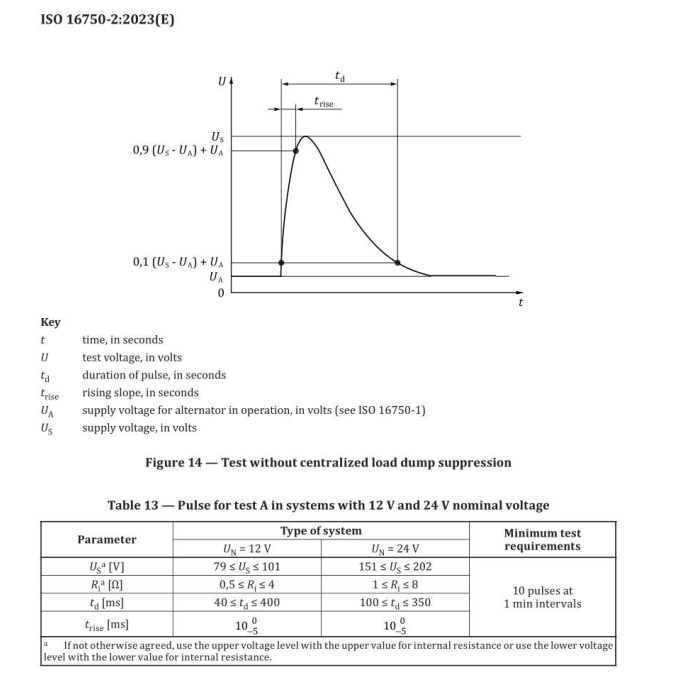

二、行业标准：ISO 7637-2（旧）与 ISO 16750-2（新）核心对比

目前汽车电子行业已全面向更严苛的ISO 16750-2标准靠拢，该标准也是行业公认的抛负载防护 “金标准”，两大标准关键参数对比如下：

核心结论：通过 ISO 16750-2标准连续10次脉冲考验的方案，其可靠性可完全覆盖并超越ISO 7637-2的要求。

三、防护核心：TVS二极管的工作逻辑与选型标尺

TVS（瞬态电压抑制二极管）是应对抛负载能量的核心器件，其防御过程分为三个阶段，且工程师选型需把握三大核心指标。

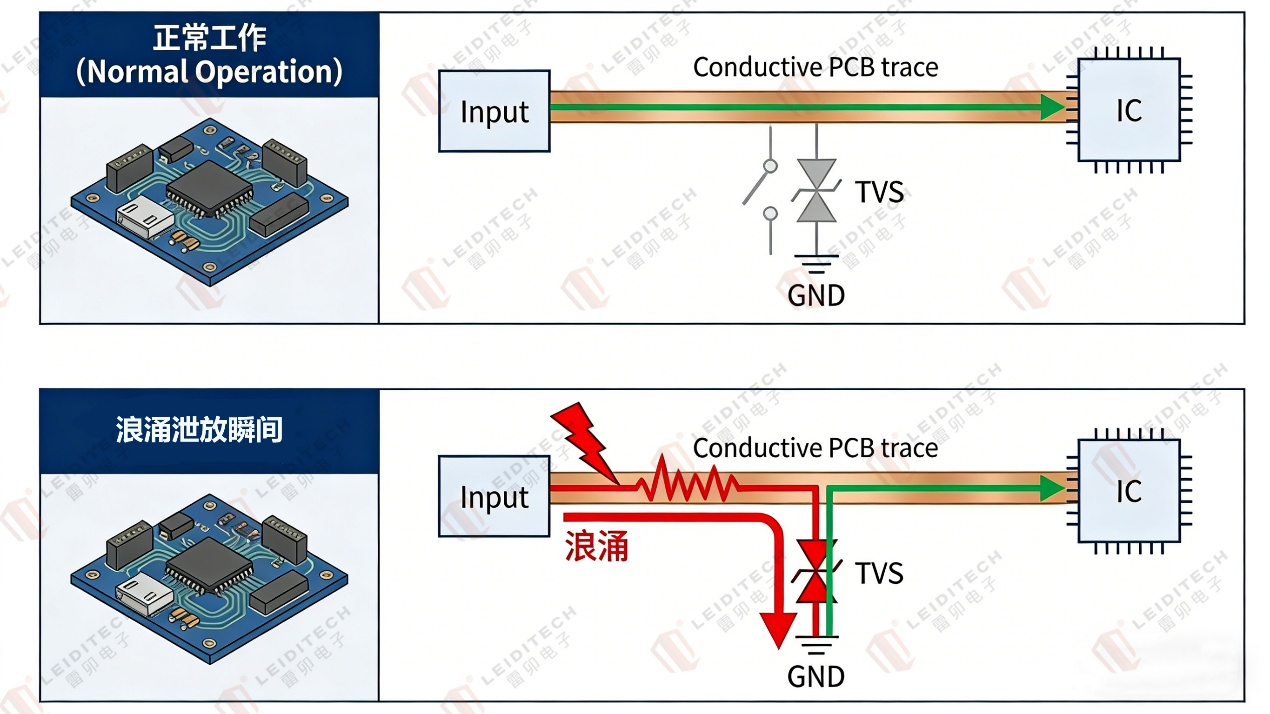

（一）TVS 二极管 “三步走” 工作逻辑

1. 待机阶段（高阻态）：电路电压低于VRWM​（额定反向截止电压）时，TVS处于静默状态，仅微安级漏电流，不干扰系统运行；

2. 箝位阶段（低阻态）：瞬态电压超过VBR​（击穿电压）时，TVS迅速进入雪崩击穿区，阻抗骤降，将浪涌电流泄放到地，并将残压锁定在安全的VC​（箝位电压）附近；

3. 恢复阶段（自动复位）：抛负载能量耗尽后，TVS自动恢复至高阻态，电路无需人工干预即可继续工作。

（二）工程师选型三大必备 “标尺”

1. VRWM​：必须高于系统正常工作电压上限，确保器件平时不误动作；

2. VBR​：区分电路 “正常工作” 与 “危险浪涌” 的临界值；

3. VC​：后端IC实际承受的电压，必须低于受保护芯片的绝对最大额定电压，否则防护失效。

四、实战指南：抛负载防护器件的精准选型方法

需根据发电机是否内置抑制电路，采取针对性的防护策略，同时结合行业惯例规避选型误区，并通过公式估算器件电流压力。

（一）分场景防护策略

1. 策略 A（针对 Pulse 5a）：发电机无任何抑制，能量最强，需在ECU输入端配置高功率TVS（如雷卯 SM8S 系列）；

2. 策略 B（针对 Pulse 5b）：发电机已有初步抑制，电压被限制在US∗​，若该残压仍高于MCU耐压值，需补充TVS进行 “二次截流”，且TVS的VRWM​需略高于抑制后的US∗​。

（二）关键计算公式

用于估算TVS承受的峰值脉冲电流，判断器件电流压力：IPP​≈Ri​US​−VC​​

其中：US​为测试电压，VC​为TVS箝位电压，Ri​为源阻抗。

（三）行业选型惯例与 “避坑” 指南

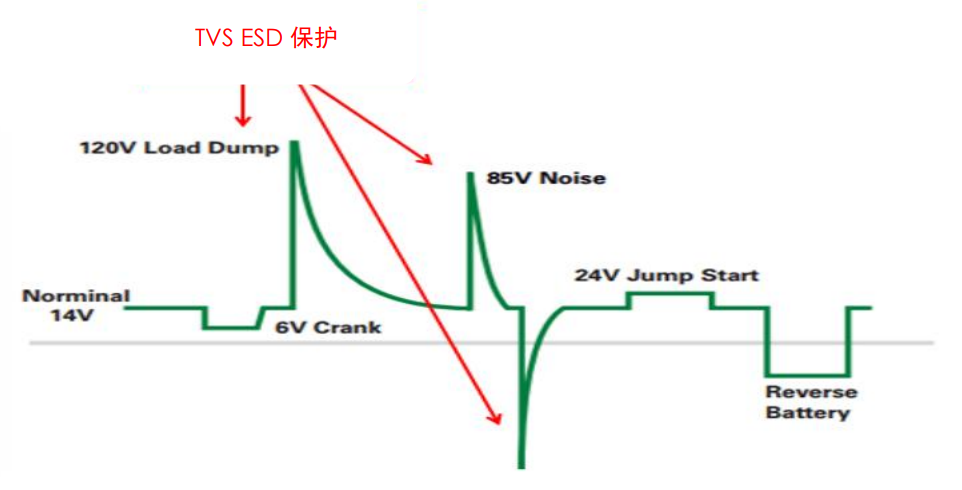

1. 12V 系统：强烈建议选型大于 24V的TVS，兼顾汽车维护中 Jump Start（跳车启动）或双倍电池电压（24V）维护场景，避免选型过低（如14V）导致 TVS 在24V强制供电时持续导通烧毁；

2. 24V 系统：建议选型33V或36V的TVS。

（四）抛负载测试的核心是模拟蓄电池与发电机（燃油车）/高压转低压DC-DC（新能源车）输出端意外断开时，产生的高能量瞬态过压脉冲，核心适用原则为：所有在抛负载事件发生时，会直接暴露在该瞬态脉冲下的车载电源端口，均需执行对应测试。

五、高阶防御：TVS二极管的串联与并联策略

当单颗TVS器件无法应对极端能量或特定电压需求时，可通过串联/并联增强防护能力，两种方案的核心价值与潜在风险如下：

六、雷卯电子选型推荐：SM8S 系列车规 TVS 器件

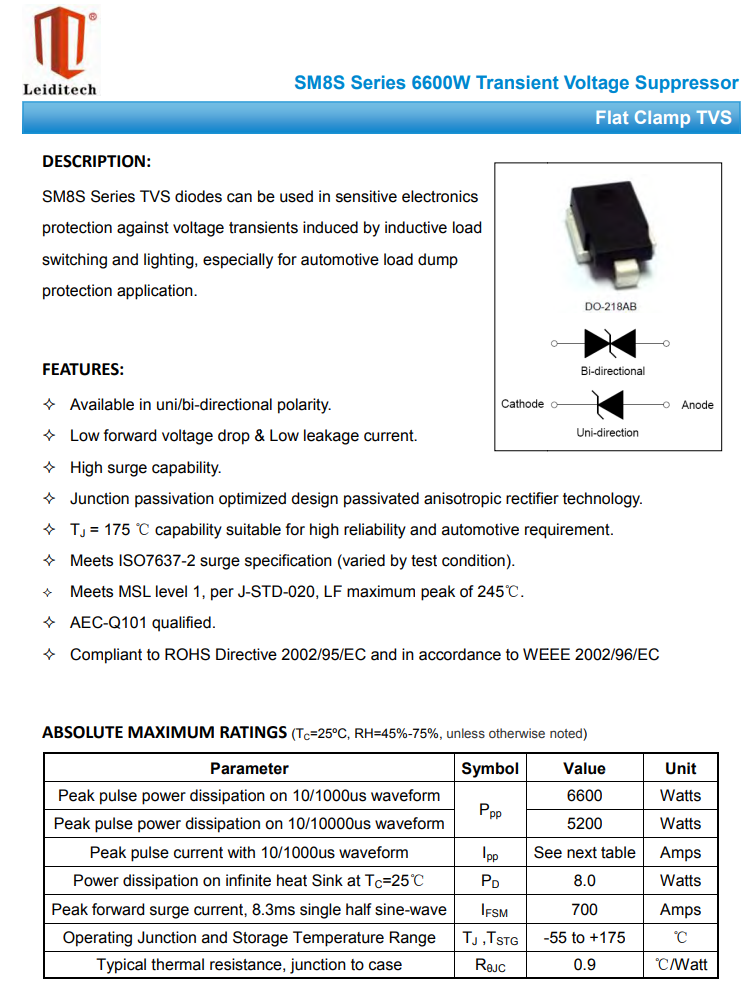

雷卯电子SM8S系列是专为汽车抛负载设计的防护器件，全线通过AEC-Q101车规认证，在ISO 16750-2标准下的实测表现卓越，核心测试结果如下：

核心亮点：SM8S24CA可在0.5Ω低阻抗、400ms长脉冲条件下连续10次通过测试，证明其在极高电流压力下的热稳定性和芯片一致性. 这是许多宣称符合标准但仅在2Ω条件下测试的竞品所无法企及的。

七、结语：构建汽车电子抛负载防护的系统工程

汽车抛负载防护并非单一元器件的选择，而是一项严密的系统工程，理论计算后的实测验证是实现产品量产的关键一步。

雷卯电子（Leiditech）作为领先的EMC元件与方案品牌，为汽车电子抛负载防护提供全方位支持：

1. 自建专业EMC实验室，配备完善抛负载发生器，为客户提供免费测试与整改服务；

2. 提供全适配方案，从抛负载防护到接口防静电，输出一站式定制化报告；

3. 核心器件均通过车规认证，保障产品高可靠性。

即刻行动，为您的汽车电子系统穿上“防弹衣”！欢迎联系雷卯电子，提交您的电路图进行免费抛负载分析与器件匹配，我们在雷卯实验室见！
