一、什么是 AEC-Q101？

AEC-Q101 是由汽车电子委员会（Automotive Electronics Council, AEC）制定的车规级分立半导体器件可靠性认证标准，专门适用于二极管、晶体管、MOSFET、SiC/GaN 功率器件、TVS、ESD保护器件等分立元件，是进入全球汽车电子供应链的强制性准入门槛。

需要特别强调的是：AEC-Q101 不定义器件的电气参数或性能指标，而是聚焦于长期可靠性。其核心目标是确保器件在汽车全生命周期（通常按 15 年/24 万公里设计）内，在极端温度（-40℃ ~ +175℃）、高湿、振动、电应力等严苛工况下，实现 “零失效” 的运行表现。

近年来，随着国产车规芯片加速上车，越来越多本土企业开始布局AEC-Q101认证能力建设。例如，上海雷卯电子已在TVS和ESD产品线中已全面导入车规认证流程，以支撑新能源汽车对高鲁棒性电路保护的需求。

二、为什么AEC-Q101对硬件设计至关重要？

1. 行业硬性要求：全球Tier1供应商（如Bosch、Continental）及主流OEM（如Tesla、Toyota、BYD）均明确要求：所有用于前装市场的分立半导体必须通过AEC-Q101认证，未认证器件无法进入BOM清单。
2. 可靠性保障：车规器件的设计哲学不同于消费电子——它不要求“性能最强”，但必须“绝对可靠”。AEC-Q101 通过五大类数十项测试，系统性验证器件在真实车载环境下的生存能力。。
3. 缩短开发周期，降低整改成本：采用已通过AEC-Q101的器件，可大幅减少EMC环境试验阶段的失效排查时间。实测表明，使用合规车规保护器件的ADAS模块，在第三方实验室一次性通过ISO 10605 静电测试的成功率显著提升。
4. 工程师知识共建：在工程师社区中，雷卯EMC小哥通过案例解析、标准解读等方式，帮助设计人员更深入理解AEC-Q101与EMC设计的协同关系，提升整车电子系统的鲁棒性。

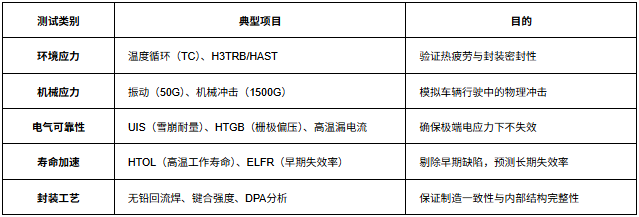

三、AEC-Q101 的核心测试维度解析

车规器件不是更好用，而是不能出错，AEC-Q101核心是确保元件在汽车全生命周期的极端工况下稳定工作。”

四、三大典型应用场景，车规TVS如何“默默守护”

场景1：CAN/CAN FD总线——整车通信的“高速公路”

Ÿ   挑战：静电（±30kV）、电源波动易导致收发器损坏。

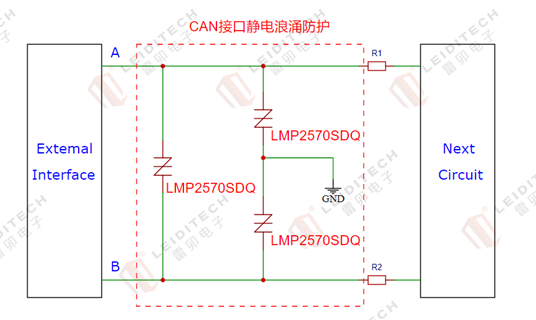

Ÿ   解决方案：雷卯采用 AEC-Q101认证的低残压TSS（如LMP2570SDQ），工作电压精准匹配 12V/24V 系统，响应时间 <1ns。专为车载CAN静电浪涌防护设计，既可防浪涌，又可防静电，且保证信号完整性.

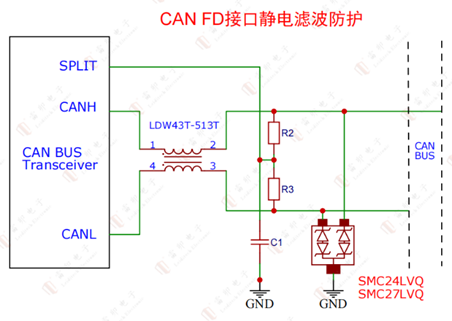

Ÿ   高速接口优化：针对CAN FD高速接口，上海雷卯电子采用集成ESD阵列SMC24LVQ做静电防护，电容<5PF，避免信号边沿畸变。可以保证信号完整性的同时，通过静电测汽车试。

Ÿ   雷卯EMC小哥提醒：90% 的现场通信故障源于省略了接口保护器件——MCU再强，也扛不住浪涌直击。

场景2：BMS（电池管理系统）——高压平台的“安全阀”

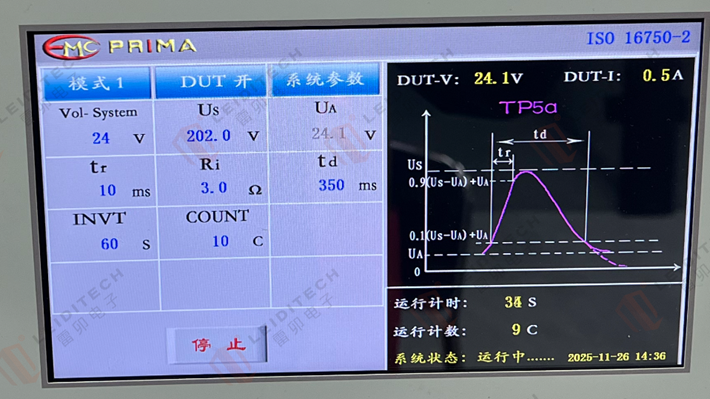

Ÿ   挑战：800V平台下，抛负载瞬态电压可达202V+，远超常规DC-DC耐压！

• 解决方案：雷卯电子SM8S系列TVS（如 SM8S33CA）通过 AEC-Q101 认证，满足 ISO 7637-2 5a/5b 及 ISO 16750-2 要求，工作温度覆盖 -55℃ ~ +175℃。
• 关键点：TVS 不是“可选项”，而是 BMS 输入端的必选防护层级。

✅ 场景3：ADAS摄像头与传感器——高速信号的“隐形盾牌”

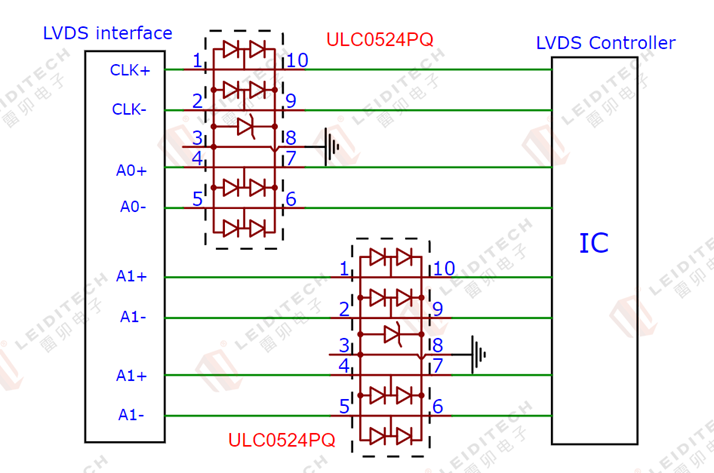

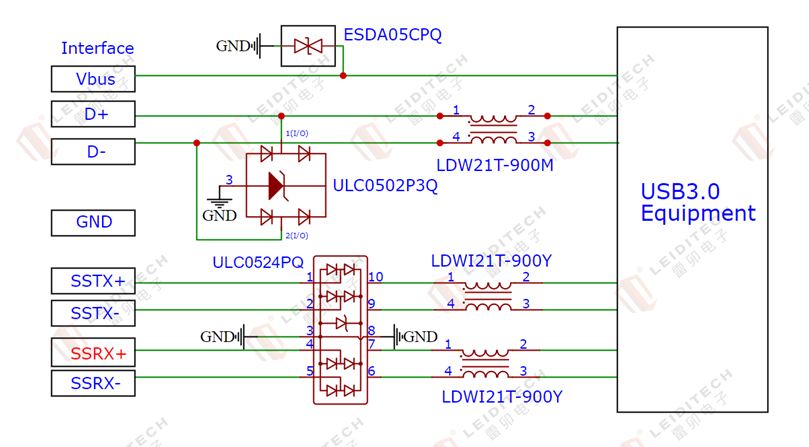

• 挑战：LVDS、USB 3.0 等高速链路对寄生电容极度敏感——多0.1pF可能导致眼图闭合。
• 解决方案：雷卯超低电容车规ESD阵列（如ULC0524PQ），电容仅0.4pF（IO-IO），响应时间<0.5ns，通过AEC-Q101认证。

Ÿ   实测效果：采用雷卯推荐的车规ESD/TVS的ADAS模块，在第三方EMC实验室一次性通过静电测试，大幅缩短开发周期。

五、结语：从“能用”到“敢用”，AEC-Q101 是信任基石

对于硬件工程师而言，选择一颗TVS或ESD器件，不仅是参数匹配问题，更是系统可靠性责任的转移。AEC-Q101提供了一套经过行业验证的可靠性基线，让设计者可以“放心地依赖”。

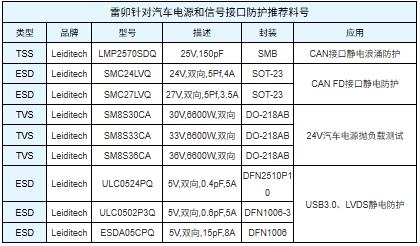

作为国内领先的电路保护方案提供商，上海雷卯电子深耕汽车电子多年，目前雷卯的 AEC-Q101产品线已广泛应用于：新能源三电系统（BMS、OBC、DC-DC）、智能座舱（USB、HDMI、Type-C）、自动驾驶域控制器（CAN/CAN FD、以太网、传感器接口），雷卯技术团队提供从选型、测试到整改的一站式支持。
