告别“烧坏”焦虑:深挖便携设备背后的OVP与OCP保护技术

为什么我们的TWS耳机在用某品牌快充头充电后,出现了充电仓冒烟甚至主控芯片击穿的现象?

Type-C接口统一的大趋势下,面对非标充电线和各种魔改快充协议,我们的智能手表如何才能保证那颗敏感的电池管理系统(BMS)不被浪涌电压打死?

这是我在与多家消费电子ODM/OEM厂商交流时,听到的最频繁的抱怨。

市场数据显示,2025年全球因电源异常导致的便携设备故障率同比上升18%,其中TWS耳机、智能手表等微型设备占比超60%。更严峻的是,消费者对充电安全的敏感度已超越续航时长,成为购买决策的首要因素。如何在成本可控的前提下,为设备构建电源防火墙?答案指向了过压保护(OVP)与过流保护(OCP)技术。

技术破局:OVP/OCP如何成为便携设备的生存刚需

OVPOCP并非新技术,但在便携设备领域,其应用正经历从可选必选的转变。核心矛盾在于:设备越轻薄,电源管理芯片的容错空间越小。

1过压保护(OVP):对抗高压刺客

当输入电压超过阈值(如6.1V),OVP芯片需在纳秒级关闭内部MOSFET,阻断高压传导。以雷卯LMOVP3608为例,其100ns的响应速度可抵御42V热插拔冲击,相当于在高压闪电击中设备前,提前切断通路。

2过流保护(OCP):拦截电流洪流

设备短路或负载异常时,电流可能瞬间飙升至数安培。OCP通过监测电流并延时判断(如460μs防误触发),避免因毛刺电流误关断,同时防止持续大电流烧毁电路。LMOVP3616100mA-2.0A过流保护可调与460ms恢复延时,恰好在保护稳定间取得平衡。

3过温保护(OTP):最后一道防线

当芯片结温超过165℃OTP自动关闭功率管,待冷却至130℃后恢复。这一机制在密闭的TWS耳机充电仓内尤为重要,可避免因散热不良引发的热失控。

市场痛点与技术方案的精准匹配

便携设备市场正呈现三大趋势,而OVP/OCP技术恰好直击痛点:

1微型化与高集成度

SOT23封装的BCV36082.9mm X 2.3mm,兼容标准SMT产线,无需DFN专用设备。对于TWS耳机等寸土寸金的设备,封装尺寸直接决定PCB布局可行性。

2快充普及与电源风险

随着PDQC快充协议渗透率超70%,输入电压波动范围扩大LMOVP360850V耐压与10ms上电软启动时间,可兼容各类快充头,避免因协议握手失败导致的高压冲击。

3成本敏感与量产效率

LMOVP3608无需输入输出电容的设计,单颗可节省约2分钱物料成本。对于年出货千万级的TWS耳机厂商,这意味着每年数十万元的成本优化。

推荐型号:上海雷卯LMOVP3608LMOVP3616的差异化价值

针对便携设备的不同需求,上海雷卯推出两款明星产品

型号

LMOVP3608

LMOVP3616

核心定位

入门级防护标杆

高性能防护方案

输入耐压

50V

50V

热插拔耐压

42V

42V

内阻RDS(on)

500mΩ

210mΩ

OVP阈值电压

6.1V(响应100ns

6.1V(响应100ns

OCP阈值电流

1.3A(延时400μs

2.0A(延时500μs

最大连续输出电流Iout

600mA

1.3A

ESD静电保护能力

±3KV

±4KV

ILIM可调电流保护设置

固定输出

可调输出

低使能功能CE

FAULT 工作状态指示

封装

SOT23-3

SOT23-6L

适用场景

TWS耳机、智能手表

平板电脑、便携导航仪



LMOVP3608:性价比之选

凭借40V热插拔能力”与“无需电容”特性,已成为TWS耳机市场的“标配”芯片。

LMOVP3616:高可靠性升级

适合对电源稳定性要求严苛的平板电脑与导航设备。其SOT23-6L封装支持更多功能引脚,比如输出使能脚CE, 工作状态FAULT 输出给MCU

典型应用电路:从理论到实践的落地

为了让工程师更直观地理解这两款芯片的应用,以下是它们的典型电路设计:

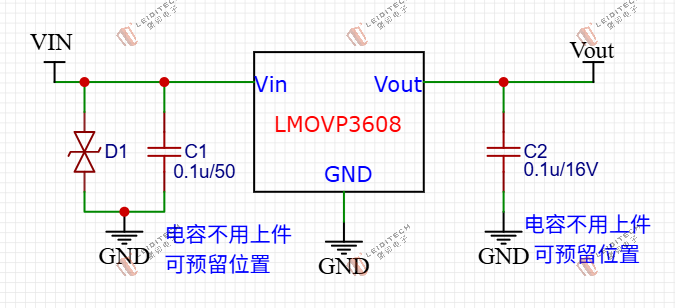

1LMOVP3608典型应用电路(极简设计)



  LMOVP3608的设计哲学是极简。其典型电路仅需芯片本身及输入输出端的去耦电容(甚至可省略),非常适合空间受限的TWS耳机充电仓。

电路连接:

输入端(VIN):连接Type-C接口的VBUS,建议首先根据输入电压放一颗TVS ,防止输入电压出现浪涌超过50V 损坏LMOVP3608,然后并联一颗0.1μF/50V电容(可选,用于滤波)。

输出端(VOUT):连接后端充电IC或电池保护板,建议并联一颗0.1μF电容(可选)。

接地(GND):直接接地。

优势:整个电路仅需3个引脚,PCB占用面积极小,且无需额外外围器件,大幅降低BOM成本。

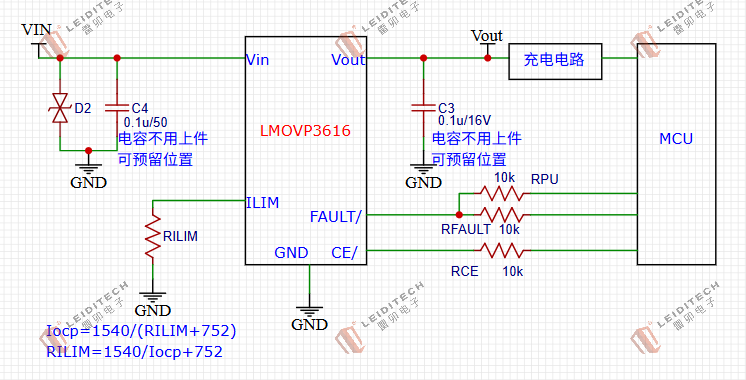

2LMOVP3616典型应用电路(功能增强)

LMOVP3616LMOVP3608的基础上增加了使能控制(CE故障指示(FAULT功能,适合需要与主控MCU交互的智能设备。



电路连接:

输入/输出:与LMOVP3608一致,VIN/VOUT端各接0.1μF电容以确保42V热插拔能力。

建议输入端首先根据输入电压放一颗TVS ,防止输入电压出现浪涌超过50V 损坏LMOVP3616

使能引脚(CE/:通过一颗10kΩ电阻连接MCU GPIO控制。当CE电平时,芯片导通工作。

故障指示(FAULT):开漏输出,需外接一颗10kΩ上拉电阻至VCC。当发生过压/过流时,FAULT引脚拉低,MCU可读取该信号并触发报警(如LED闪烁或屏幕提示)。

过流设置(ILIM):通过外接电阻(RILIM)调节过流阈值,公式为:I_OCP=1540/(R_ILIM+752)

优势:支持MCU主动控制与故障反馈,提升系统智能化水平,适合平板电脑、导航仪等高端设备。

结语:从被动防护主动安全

OVP/OCP技术的价值,早已超越故障补救的范畴。在便携设备市场,它既是应对劣质充电器的盾牌,也是实现高集成度设计的钥匙。随着LMOVP3608LMOVP3616等芯片的普及,我们正见证一个趋势:安全防护不再是成本负担,而是产品竞争力的核心组成部分

未来,随着AIoT设备对电源管理提出更高要求,OVP/OCP技术或将与智能诊断、自适应保护等功能融合,成为便携设备主动安全生态的关键一环。而上海雷卯的持续创新,无疑为这一进程注入了强劲动力。
