电源适配器浪涌测试报告及保护方案
测试产品：电源适配器；
雷卯实验室温湿度：26度 ， 61%；
测试标准：浪涌测试，需通过IEC61000-4-5 标准±1KV ， 测试次数正负各10次；
测试目的：测试雷卯05D471KJ、MB6S是否通过IEC61000-4-5 标准。
一．测试产品和标准要求如下：
|
IEC61000-4-5 |
输入电压 |
测试次数 |
|
浪涌8/20μS |
±1KV |
10次 |

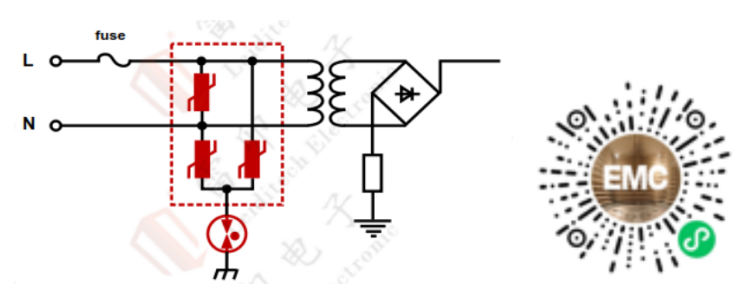

二、雷卯采用电路保护方案（微信扫小程序二维码可以看更多保护方案）：

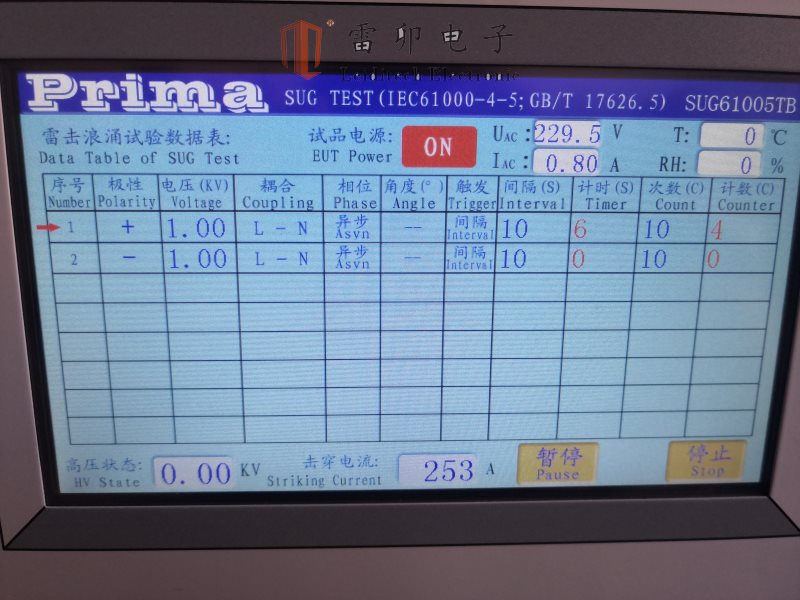

三．测试未更改前照片和结果数据记录：
|
项目 |
参数 |
结果 |
|
浪涌 |
V=1KV，L-N，异步,电源230V，5C |
坏（整流桥、保险丝损坏） |

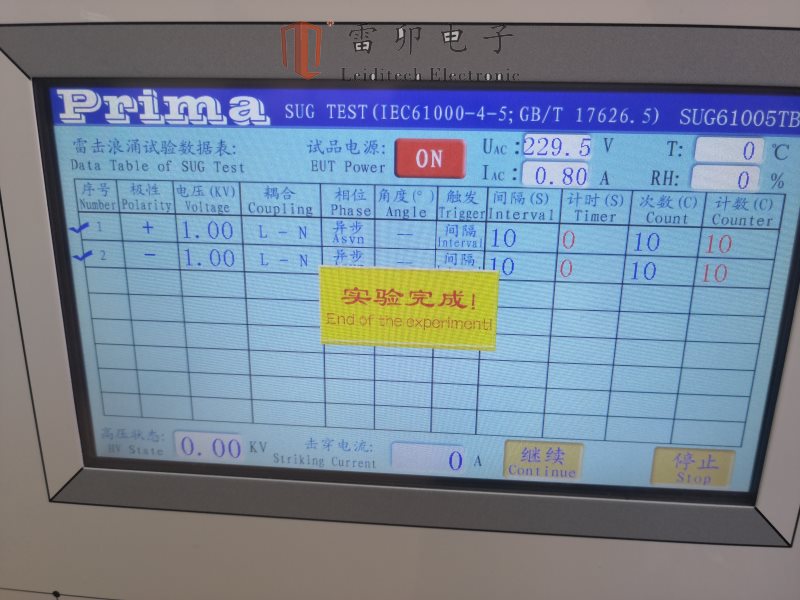

四、测试更改成雷卯05D471KJ、MB6S照片和结果数据记录：
|
|
项目 |
参数 |
结果 |
|
1号板 |
浪涌 |
V=1KV，L-N，异步,电源230V，10C |
通过 |
|
2号板 |
浪涌 |
V=1KV，L-N，异步,电源230V，10C |
通过 |
推荐选用雷卯05D471KJ、MB6S，满足测试需求，并有充足余量。
总结：
电子产品的接口防护需用过压保护器件，很多工程师意识到要用保护器件，但由于选型不当或
没按照保护电路PCB设计原则，造成产品静电测试或EMC测试不通过，产品多次验证测试，浪
费人力财力，造成产品延迟上市的事情总有发生，或过度设计，造成成本压力。
雷卯电子专业为客户提供电磁兼容EMC的设计服务，提供实验室做摸底测试，从客户高效，
控本方便完成设计，希望为更多的客户能快速通过EMC的项目，提高产品可靠性尽力。
雷卯电子电磁兼容实验室，提供免费测试，提供外围静电保护参考电路。雷卯测试设备供客户
免费测试，欢迎随时联系胡工18016225001。
