车载DC-AC板抛负载测试及解决方案
测试产品：车载DC-AC板
雷卯实验室温湿度：26度 ， 61%。
测试标准：抛负载测试，需通过ISO7637-2004功能B级。
一．测试产品和标准要求如下：
|
ISO7637-TP5A |
Us(V) |
Ri(Ω) |
Td(ms) |
INVT(S) |
COUNT(C) |
|
24V |
174 |
2 |
200 |
60 |
1 |
|
24V |
174 |
2 |
200 |
60 |
2 |

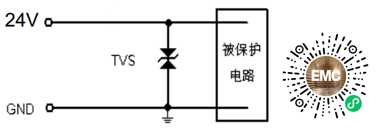

二．雷卯采用电路保护方案（微信扫小程序二维码可以看更多保护方案）：

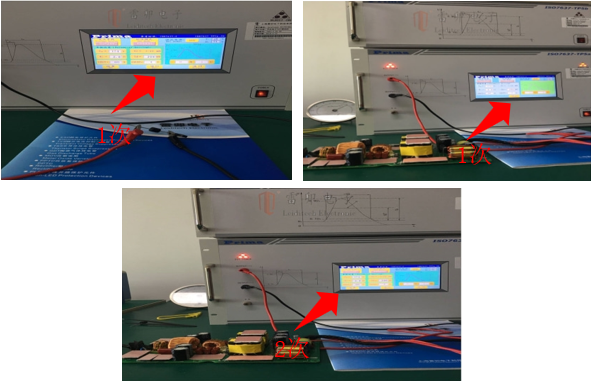

三．测试照片和结果数据记录：
|
选雷卯型号 |
ISO7637-TP5A |
Us(V) |
Ri(Ω) |
Td(ms) |
INVT(S) |
COUNT(C) |
RESULT |
|
P8S33CA |
24V |
174 |
2 |
200 |
60 |
1 |
正常 |
|
P8S33CA |
24V |
174 |
2 |
200 |
60 |
2 |
正常 |
注：选雷卯P8S33CA可以通过2Ω 200ms 3次；
雷卯熟知汽车标准，有全套7637测试设备供客户免费测试，欢迎随时联系胡工18016225001。
