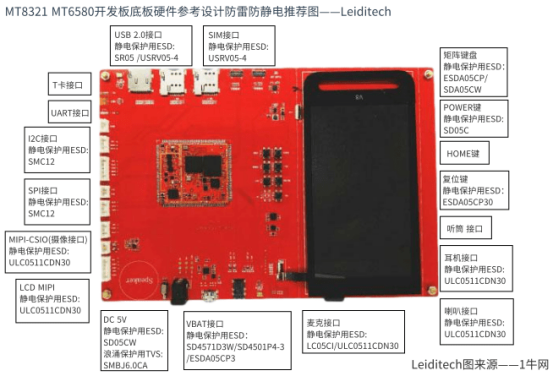

MT8321 MT6580智能无线通信模块开发板底板硬件参考设计
MT8321 MT6580智能无线通信模块开发板底板硬件参考设计
1、产品简介
一款高性能的 3G 安卓核心板模块. 此模块支持联通 2G/3G, 是面向全球市场的智能无线通信模块. MT8321模块内置 32 位 4 核 A7 架构 CPU,1GB+8GB 内存,采用安卓 6.0 操作系统, 支持WiFi/BT/ GPS/FM. 提供丰富数据接口,包含LCM,Camera,USB, UART,I2C,SPI,I2S,ADC,Keypad,GPIOs 等.可外接多种模块,包括 NFC,一维二维扫描,RFID,指纹\刷卡, ZigBee, 安全模块, 身份识别,高频超高频模块,红外,以太网,车载雷达,OBD等等.
2、参考设计主要接口特征
|
特征 |
描述 |
|
电源接口 |
USB DC接口 VBAT接口 |
|
LCD接口 |
MIPI DSI 3 lane*1 LCM Interface |
|
摄像头接口 |
前后MIPI CSI 4 lane*2 Camera Interface |
|
音频接口 |
喇叭 麦克 听筒 耳机 |
|
串行接口 |
I2C SPI UART |
|
(U)SIM接口 |
3.0V SIM card and 1.8V SIM card |
|
T卡接口 |
支持热插拔 |
|
按键接口 |
矩阵键盘 POWER键 HOME键 复位键 |
|
USB接口 |
USB 2.0 |
|
TP接口 |
我司底板为10-pin接口 |
|
其它 |
闪关灯 陀螺仪 光感 充电IC 马达 背光电路 加速度传感器 |
雷卯专心为您解决防雷防静电的问题，有免费实验室供检测。开发板资料转自1牛网。谢谢！
