MT6737VCA MT6735VWP开发板安卓模板硬件用户指导手册
MT6737VCA MT6735VWP开发板安卓模板硬件用户指导手册

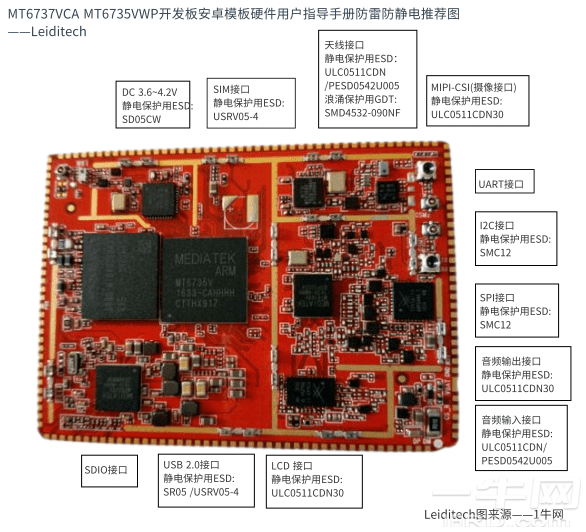

一.产品简介
MT6737VCA是一款高性能的4G 全网通安卓核心板模块,此模块支持 2G/3G/4G 移动,联通等多种网络制式. 是面向全球市场 TDD-LTE/FDD-LTE/WCDMA/TD-SCDMA/GSM 五种网络制式的智能无线通信模块.
MT6737VCA模块内置 64 位 4 核 A53 架构 CPU, 8Gb+8GB 内存, 采用安卓 6.0 操作系统, 提供 2G/3G/4G 五模17 频全网通接入,支持 WiFi/BT/GNSS(GPS/Beidou)/FM. 提供丰富数据 接口，包含 LCM, Camera, USB， UART, I2C, SPI, I2S, ADC, Keypad, GPIOs 等.可外接多种模块,包括 NFC,一维二维扫描,RFID, 指纹.刷卡, ZigBee, 安全模块, 身份识别, 高频超高频模块,红外,以太网,车载雷达,OBD等等.
MT6737VCA模块拥有业界领先的超高集成度,尺寸仅为 62.02*45.02 mm,适合各类对结构尺寸要求更高的产品.可广泛应用于智能手持终端,智能车载设备,安防监控,机器视觉,POS 机,行业平板,医疗与工业设备以及其他行业应用设计等多种领域.
本产品是一款192-pin的邮票孔焊接方式的模块,具有接口丰富\成本低\重量轻\可靠性高等优点可以广泛应用于安卓智能终端的各种产品和设备中.该模块产品的功能特点如下:
1）支持 4G 全网通,提供移动环境下的GSM/GPRS/EDGE、UMTS/HSDPA/HSUPA/TD-SCDMA、FDD LTE、TDD LTE高速数据接入服务.
GSM850/EGSM900/DCS1800/PCS1900
WCDMA B1/B2 /B5/B8（UMTS/HSDPA/HSUPA 850/900/1900/2100MHz频段）
TDSCDMA:B34/39
LTE-FDD B1,B3,B7
LTE-TDD B38,B39,B40,B41
2)支持FM\WIFI\BT\GPS;可以扩展LAN有线网络\NFC等功能;
3）提供SIM卡接口（3.0V/1.8V）;USB2.0（高速）接口\SD2.0接口\UART接口\SPI接口\I2C接口\GPIO接口等等;
4)符合FCC\CTA\3C\CE\PTCRB\WHQL认证要求.
机械特性
本产品模块是192-pin的邮票孔封装模块，BOTTOM面无元件，可方便主板layout布线。封装尺寸是62.02*45.02 mm，高度是 3mm。
1.2产品技术参数
本产品的主要特性可以从机械特性、基带、射频、技术标准和环境特性等方面来看，表2-1是本产品支持的主要技术参数和特性
|
参数项 |
规格说明 |
|
尺寸大小 |
62.02mm * 45.02mm * 3mm |
|
重量 |
|
|
封装类型 |
邮票孔(192 Pin) |
|
处理器架构 |
MT6737VCA是四核ARM Cortex-A53 架构处理器,主频最高可至1.0GHZ |
|
(U)SIM/SIM |
Standard 6 PIN SIM card interface 3.0V SIM card and 1.8V SIM card |
|
存储器 |
LPDDR3: 1GB （2GB/3GB可选）/eMMC : 8 GB（16G、32G可选） |
|
USB 接口 |
USB 2.0 HIGH SPEED |
|
工作电压范围 |
建议 DC 3.6~4.2V |
|
频段 |
GSM850/EGSM900/DCS1800/PCS1900 LTE-TDD B38,B39,B40,B41 |
|
最大发射功率 |
GSM850/EGSM900： 33±2dBm (Power Class 4) TDD LTE B38/B39/B40/B41： Class 3 (+23dBm +2/-2dBm) |
|
接收灵敏度 |
GSM850/900 : ≤-108dBm, GSM1800/1900 : ≤-106dBm, WCDMA850/900/1900/2100 : ≤-108dBm, TD-SCDMA 1900MHZ/2000MHZ:≤-108dBm, LTE B1≤-96.3, LTE B7≤-94.3， LTE B39/B40/ B38/41≤-94.3 |
|
数据速率 |
GSM CS: UL 9.6kbps/DL 9.6kbps GPRS: Multi-slot Class 12 171.2kbps EDGE: Multi-slot Class 12 384kbps WCDMA CS: UL 64kbps/DL 64kbps WCDMA PS: UL 384kbps/DL 384kbps HSUPA: UL 11.5Mbps(Category 7)/DL 42.2 Mbps TD-SCDMA: DL 2.8Mbps LTE Cat4：UL 50Mbps, DL 150Mbps |
|
均衡特性 |
支持 |
|
天线接口 |
主天线接口,分集天线接口 GPS/BT/WIFI三合一天线接口(无源GPS天线) |
|
天线接口阻抗 |
50Ω 特征阻抗 |
|
协议 |
GSM/GPRS/EDGE, Class B |
|
操作系统 |
Android 6.0 |
|
LCD接口 |
支持4路MIPI_DSI高速数据接口，每路可支持1.0Gbps速率 支持DPI接口 MT6737VCA最高可支持WXGA（1280X800）分辨率 |
|
CAMERA接口 |
支持前后双摄像头
|
