雷卯电子二轮车定位器电池静电浪涌防护方案
、二轮车定位器是电动自行车、电动摩托车等两轮交通工具的核心安全设备，集成卫星定位（GPS/BDS/GLONASS）、无线通信(GSM/GPRS)、电池管理等技术。
定位器可以通过电瓶车的蓄电池直接取电，内部有高压降压转换模块，以适应不同电压范围的电瓶（9V-90V的超宽电压）；另一方面定位器内置有备用锂电池，以防止蓄电池摘除后定位模块不工作，失去防盗定位功能；其核心挑战在于应对骑行、充电、存储等场景中电池系统面临的静电与浪涌威胁
雷卯针对定位器的静电浪涌防护方案：
电源入口：

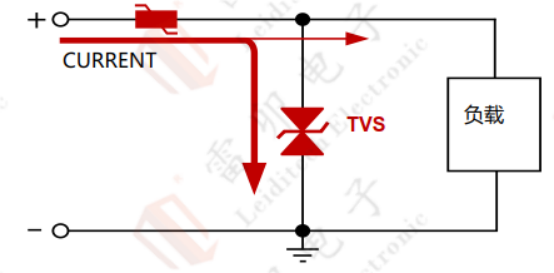

雷卯采用SMBJ100CA TVS二极管Vrwm=100V ，适配 48V/60V/72V 电池系统，满电状态（如 72V 电池充电至 86.4V）仍留15%安全裕量；快速箝位浪涌电压，搭配PPTC自恢复保险丝防止过流； 满足 ISO 7637-2 脉冲 3a/b 测试要求，有效抑制电机启停、充电插拔等瞬态干扰。
雷卯推荐采用SD03CW 对IC电源端口进行静电浪涌保护，适配3.3V工作电压，SOD-323小封装，节省空间。满足IEC61000-4-2，等级4，接触放电30KV，空气放电30KV。

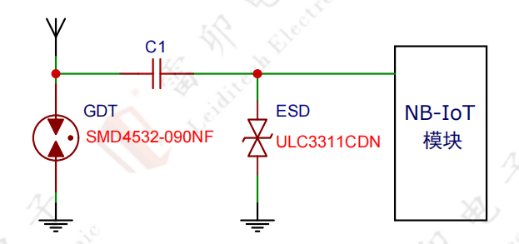

天线防静电：雷卯采用3.3V低结电容二极管ULC3311CDN或5V低结电容ESD二极管ULC0511CDN30，满足天线接口的静电浪涌保护，超低电容，可以保证信号完整性，满足IEC61000-4-2（等级4）。如需满足IEC61000-4-5浪涌测试在前端设置GDT器件,选用SMD4532-090NF或者2R090-5S等。

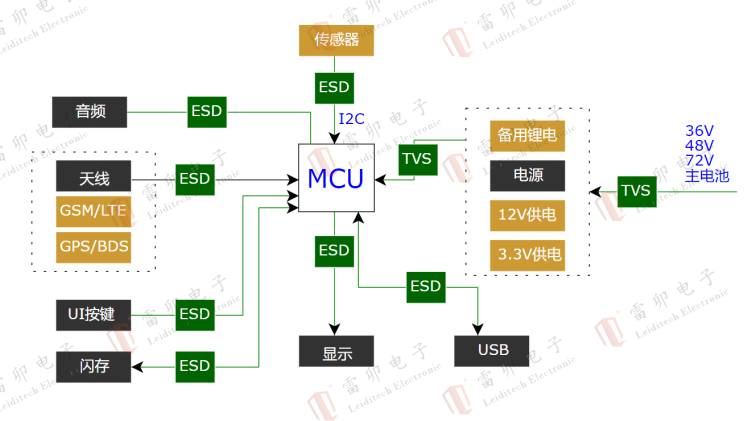

在二轮车定位器的现有主流方案中，除电源、天线外，音频、UI按键、闪存、显示接口、预留USB升级口及传感器I2C接口等，因使用场景下静电浪涌触发概率相对较低，多数方案未强制设计防护，如需详细方案，可关注雷卯电子公众号或联系雷卯EMC小哥。
雷卯针对上述防护方案推荐料号：
|
类型 |
品牌 |
型号 |
描述 |
封装 |
应用 |
|
ESD |
Leiditech |
SD03CW |
3.3V ,Bi,50Pf,38A |
SOD-323 |
用于3.3V电源静电浪涌防护 |
|
ESD |
Leiditech |
SD12C |
12V,45pF,Bi，15A |
SOD-323 |
用于12V电源静电浪涌防护 |
|
TVS |
Leiditech |
SMBJ100CA |
100V,600W,Bi. |
SMB |
用于36V/48V/72V电源浪涌防护 |
|
ESD |
Leiditech |
ULC3311CDN |
3.3V,0.45pF,Bi,4A |
DFN1006 |
用于NB-IoT天线静电防护 |
|
ESD |
Leiditech |
ESDA05CP30 |
5V, 12PF, Bi,8A |
DFN1006 |
用于按键静电防护 |
|
ESD |
Leiditech |
LC0504F |
5V, 0.8PF,5A |
SOT-363 |
用于SD卡静电防护 |
|
ESD |
Leiditech |
SR05 |
5V, 0.45PF, 5A |
SOT-143 |
用于USB静电防护 |
|
ESD |
Leiditech |
SMC12 |
12V, 35PF, Bi,10A |
SOT-23 |
用于I2C静电防护 |
|
ESD |
Leiditech |
ULC0511CDN30 |
12V,0.22pF,Bi,5A |
DFN1006 |
用于NB-IoT天线静电防护 |
|
ESD |
Leiditech |
LCC05DT3 |
5V, 1.2PF, Bi,12A |
SOT-23 |
用于模拟音频静电防护 |
雷卯电子（Leiditech）致力于成为电磁兼容解决方案和元器件供应领导品牌，供应ESD、TVS、TSS、GDT、MOV、MOSFET、Zener、电感等产品。雷卯拥有一支经验丰富的研发团队，能够根据客户需求提供个性化定制服务，为客户提供最优质的解决方案。
