48V带极性反接保护-差共模浪涌防护方案
在工业自动化（电动机驱动 / 工业机器人）、交通基础设施（充电桩 / 车载电子）、安防系统（监控摄像头 / 门禁）、储能设备（BMS / 离网控制器）等领域，DC48V 电源因安全特低电压（SELV，≤60V）特性被广泛应用。
雷卯电子基于 IEC 61000-4-2、EN 61000-4-2、GB/T 17626.2、IEC 61000-4-5、EN 61000-4-5、GB/T 17626.5等标准，定制化开发带极性反接保护的差共模浪涌防护方案，避免设备因静电、浪涌、极性反接等造成的故障。

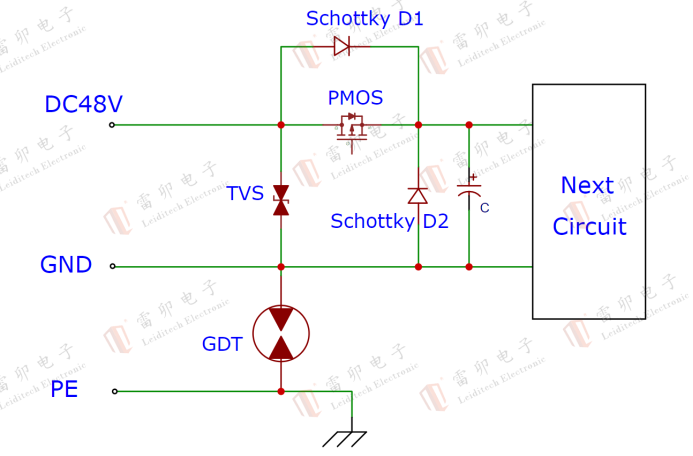

核心方案架构：三级防护层层递进
l 雷卯采用电压精度 ±5%、响应时间＜1ns的TVS器件对后端电路的精准过压保护，可将8/20μS浪涌峰值钳位至≤93.6V（典型值），避免后端 MCU、传感器等精密器件因过压击穿失效。支持400W~15kW多功率等级选型，适配室内外不同风险场景。
l TVS管后级串接PMOS 管或低压降肖特基二极管进行极性防反接保护，低内阻 PMOS 管功率损耗较传统二极管降低 60%，适合20A以上大功率系统；靠近芯片端并联低VF肖特基二极管进行负压浪涌防护。
l 雷卯通过在GND与PE之间并接陶瓷气体放电管，为浪涌电流提供高效泄放路径；若产品涉及绝缘耐压测试，可提升GDT额定电压，同步满足耐压与浪涌防护需求。
在芯片电源输入端并联低VF肖特基二极管，针对负压干扰提供快速泄放路径。
|
雷卯针对DC48V电源防护推荐料号表 |
|||||
|
类别 |
型号 |
参数 |
电流IPP |
封装 |
防护功能 |
|
TVS |
SMAJ58CA |
58V,400W,双向 |
4.3A |
SMA |
差模浪涌防护 |
|
TVS |
SMBJ54CA |
54V,600W,双向 |
6.9A |
SMB |
|
|
TVS |
SMCJ58CA |
58V,1500W,双向 |
16.1A |
SMC |
|
|
TVS |
SMDJ58CA |
58V,3000W,双向 |
32.1A |
SMC |
|
|
TVS |
LM1K58CC |
58V,双向,2KV防护 |
1KA |
SMC |
|
|
TVS |
SM8S60CA |
60V,6600W,双向 |
68.2A |
DO-218AB |
|
|
PMOS |
LM5D28P10 |
-100V,RDS(ON) < 55mΩ @ VGS=-10V |
-28A |
DFN5*6-8 |
极性反接保护 |
|
PMOS |
LM5D40P10 |
-100V,RDS(ON) < 57.5mΩ @ VGS=-10V |
-40A |
DFN5*6-8 |
|
|
PMOS |
LM5D50P10 |
-100V,RDS(ON) < 28mΩ @ VGS=-10V |
-50A |
DFN5*6-8 |
|
|
肖特基 |
SS110 |
100V,VF=0.85V |
1A |
SMA |
负压浪涌防护 |
|
肖特基 |
SS210LA |
100V,VF=0.65V |
2A |
SMA 发表评论您的电子邮件地址将不会被发送邮件。*为必填字段标记
| |
