LP1101SB 与TISP61089B比较解析

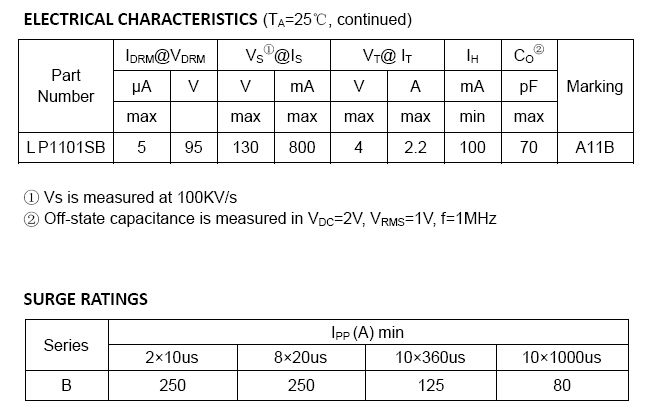

一．LP1101SB电性参数如下，标称10/700uS 4KV防护等级
二、器件原理解析
从电信局到用户家的距离有几公里，电话线必将受到雷击、电力线碰接和电力线感应等高压电的干扰，如果这些高压电窜到SLIC芯片，就会把SLIC击穿。因此需要在SLIC前加过压保护器。
过压保护器件有两种类型，一种是固定电压， 如LEIDITECH的LP1101SB系列产品，另一种是可编程电压，如Bourns的TISP61089B 等. 其特性曲线如下：
三、器件原理解析
(1) SLIC线路中馈电压为-48V，只有振铃时，电压将达到约90V. 因此，LP1101SB系列产品的VDRM工作电压值能起到防护SLIC线路过电压的作用。

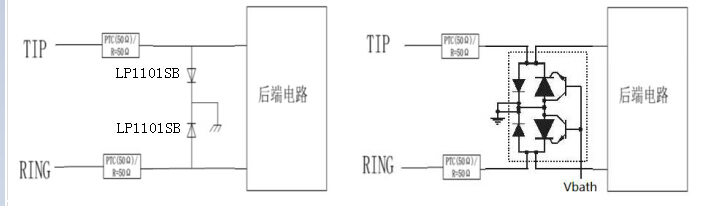

如下分别是采用LP1101SB系列和TISP61089B 的方案电路图：

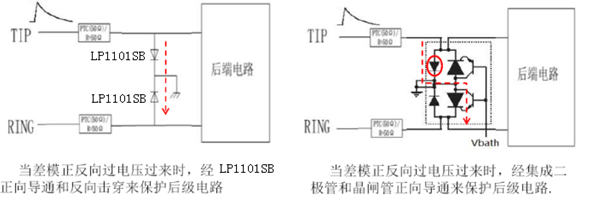

(2)器件原理解析

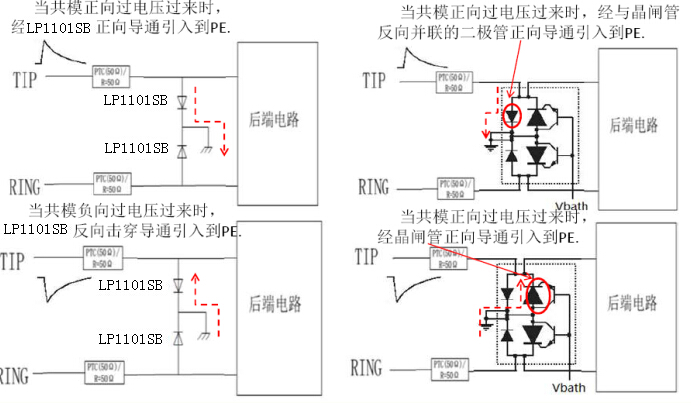

(3)器件原理解析
三、测试结果

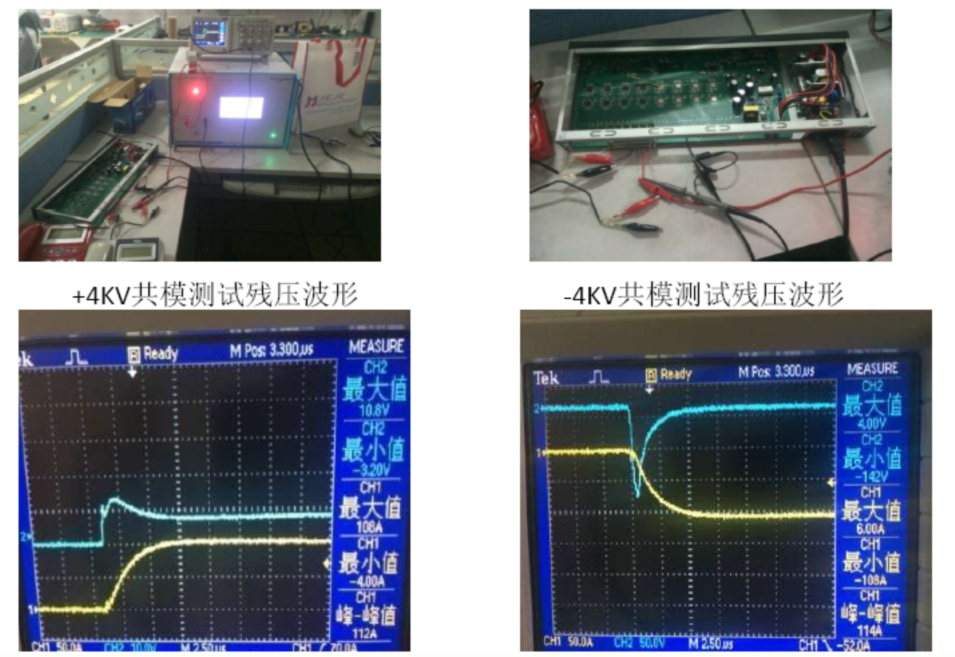

采用LP1101SB电路方案在客户系统进行测试验证，通过10/700μs 40Ω 4KV ±5次测试。
五、LP1101SB系列产品的优势
1、性能优势：
LP1101SB采用L/F+CLIP模式SMB封装，可以通过10/700us-40Ω 4KV甚至6KV的雷击等级要求；
TISP61089B采用集成电路设计，只能通过10/700us-40Ω 2KV的雷击等级要求。
2、成本优势
LP1101SB在芯片和封装成本上具有较大优势。在SLIC方案上用LP1101SB替代TISP61089B，在提高抗雷击等级基础上，成本可以降低20%。
上海雷卯电子，专业专注为您服务！
