Part Number	Dimension (mm) All *2.52.01.2* *3.03.01.0* *3.03.01.2* *3.03.01.5* *4.04.01.8* *6.06.04.5* *8.08.04.0* Filter Reset	Inductance (µH) All 0.47 1 2.2 3.3 4.7 6.8 10 15 18 22 27 33 47 68 100 220 330 1000 Filter Reset	Test Freq. All 100KHZ,1V 1MHZ,0.2V Filter Reset	DCR (mΩ) All 7.5 11.5 15 18 25 32 36 38 54 60 70 80 90 92 100 110 125 130 160 165 170 180 205 235 245 250 310 330 350 360 420 430 500 530 550 560 625 720 770 810 860 870 930 1000 1300 1500 1750 1800 1820 2700 6000 Filter Reset	Isat Typical (A) All 0.29 0.36 0.4 0.47 0.49 0.52 0.55 0.56 0.64 0.65 0.7 0.76 0.8 0.82 0.87 0.9 1 1.06 1.3 1.32 1.34 1.4 1.5 1.56 1.58 1.6 1.84 1.9 2 2.1 2.2 2.3 2.5 2.8 3 3.1 3.4 4.1 4.3 4.7 5.4 6 7.5 9.2 13 Filter Reset	Isat Mx (A) All 0.26 0.32 0.36 0.42 0.44 0.448 0.46 0.5 0.512 0.58 0.608 0.63 0.656 0.696 0.72 0.73 0.8 0.81 0.848 0.9 1.056 1.072 1.17 1.2 1.248 1.26 1.264 1.44 1.472 1.52 1.68 1.71 1.8 1.84 1.98 2.07 2.25 2.52 2.7 2.72 2.79 3.06 3.69 3.76 3.87 4.86 5.4 6.75 8.28 11.7 Filter Reset	Irms Typical (A) All 0.22 0.28 0.3 0.35 0.38 0.42 0.43 0.45 0.46 0.53 0.55 0.56 0.6 0.62 0.63 0.65 0.7 0.8 0.85 0.95 1 1.2 1.3 1.4 1.5 1.52 1.7 1.75 1.8 1.9 2 2.1 2.2 2.5 2.6 2.8 3 3.8 4 5.1 5.5 6 7.2 7.95 Filter Reset	Irms Mx(A) All 0.19 0.25 0.27 0.31 0.34 0.37 0.38 0.4 0.41 0.424 0.44 0.496 0.5 0.504 0.52 0.54 0.63 0.64 0.68 0.72 0.76 0.8 0.88 0.9 1.04 1.08 1.12 1.17 1.216 1.26 1.35 1.44 1.53 1.57 1.6 1.62 1.71 1.8 1.89 1.98 2.25 2.34 2.4 2.52 3.2 3.42 4.59 4.95 5.4 6.48 7.15 Filter Reset
LNR404018-3R3M	4.04.01.8	3.3	100KHZ,1V	70	2.2	1.98	2.1	1.89
LNR404018-4R7M	4.04.01.8	4.7	100KHZ,1V	90	2	1.8	1.7	1.53
LNR404018-6R8M	4.04.01.8	6.8	100KHZ,1V	110	1.6	1.44	1.5	1.35
LNR404018-100M	4.04.01.8	10	100KHZ,1V	170	1.4	1.26	1.2	1.08
LNR404018-150M	4.04.01.8	15	100KHZ,1V	250	1	0.9	1	0.9
LNR404018-220M	4.04.01.8	22	100KHZ,1V	350	0.9	0.81	0.85	0.76
LNR404018-330M	4.04.01.8	33	100KHZ,1V	530	0.8	0.72	0.7	0.63
LNR404018-470M	4.04.01.8	47	100KHZ,1V	720	0.7	0.63	0.56	0.5
LNR404018-680M	4.04.01.8	68	100KHZ,1V	1000	0.56	0.5	0.45	0.4

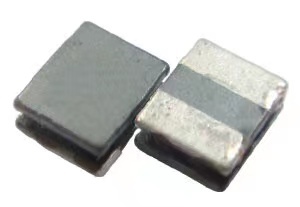

LNR606045-150M	6.06.04.5	15	100KHZ,1V	80	3.4	3.06	2.2	1.98
LNR606045-180M	6.06.04.5	18	100KHZ,1V	100	3.1	2.79	1.8	1.62
LNR606045-220M	6.06.04.5	22	100KHZ,1V	125	3	2.7	1.9	1.71
LNR606045-270M	6.06.04.5	27	100KHZ,1V	160	2.5	2.25	1.3	1.17
LNR606045-330M	6.06.04.5	33	100KHZ,1V	165	2.3	2.07	1.4	1.26
LNR606045-470M	6.06.04.5	47	100KHZ,1V	245	1.9	1.71	1.2	1.08
LNR606045-680M	6.06.04.5	68	100KHZ,1V	330	1.6	1.44	1	0.9
LNR606045-101M	6.06.04.5	100	100KHZ,1V	500	1.3	1.17	0.8	0.72
LNR606045-221M	6.06.04.5	220	100KHZ,1V	1300	0.82	0.73	0.38	0.34
LNR606045-331M	6.06.04.5	330	100KHZ,1V	1800	0.7	0.63	0.35	0.31
LNR606045-102M	6.06.04.5	1000	100KHZ,1V	6000	0.4	0.36	0.22	0.19
LNR808040-1R0T	8.08.04.0	1	100KHZ,1V	7.5	13	11.7	7.95	7.15
LNR808040-2R2M	8.08.04.0	2.2	100KHZ,1V	11.5	9.2	8.28	7.2	6.48
LNR808040-3R3M	8.08.04.0	3.3	100KHZ,1V	15	7.5	6.75	6	5.4
LNR808040-4R7M	8.08.04.0	4.7	100KHZ,1V	18	6	5.4	5.5	4.95
LNR808040-6R8M	8.08.04.0	6.8	100KHZ,1V	25	5.4	4.86	5.1	4.59
LNR808040-100M	8.08.04.0	10	100KHZ,1V	38	4.3	3.87	3.8	3.42
LNR808040-220M	8.08.04.0	22	100KHZ,1V	80	2.8	2.52	2.6	2.34
LNR808040-330M	8.08.04.0	33	100KHZ,1V	110	2.3	2.07	2	1.8
LNR808040-470M	8.08.04.0	47	100KHZ,1V	160	1.9	1.71	1.75	1.57
