24V电瓶车指示面板抛负载测试及解决方案
测试产品：24V电瓶车指示面板
雷卯实验室温湿度：26度 ， 61%。
测试标准：抛负载测试，需通过ISO7637-TP5A。
一．测试产品和标准要求如下：
|
ISO7637-TP5A |
Us(V) |
Ri(Ω) |
Td(ms) |
INVT(S) |
COUNT(C) |
|
24V |
174 |
2 |
400 |
60 |
5 |
|
24V |
174 |
1 |
400 |
60 |
5 |

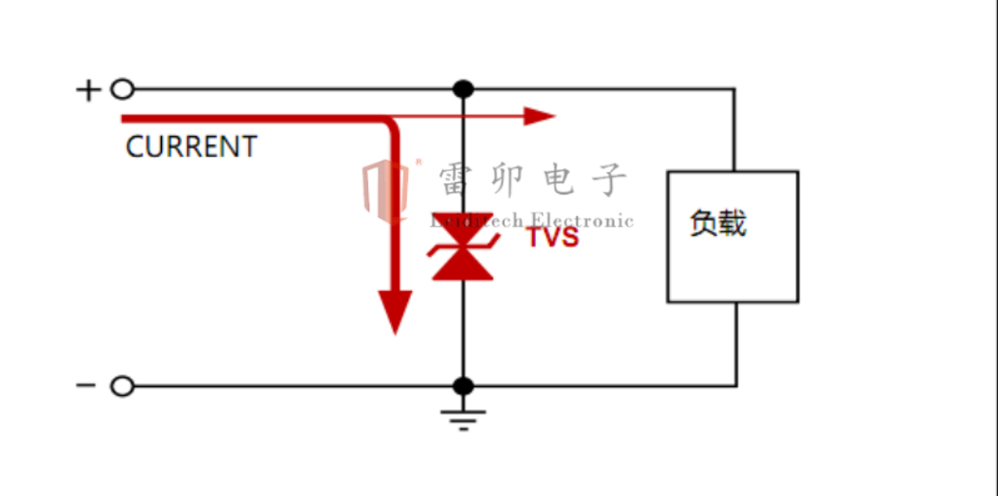

二．雷卯采用电路保护方案：

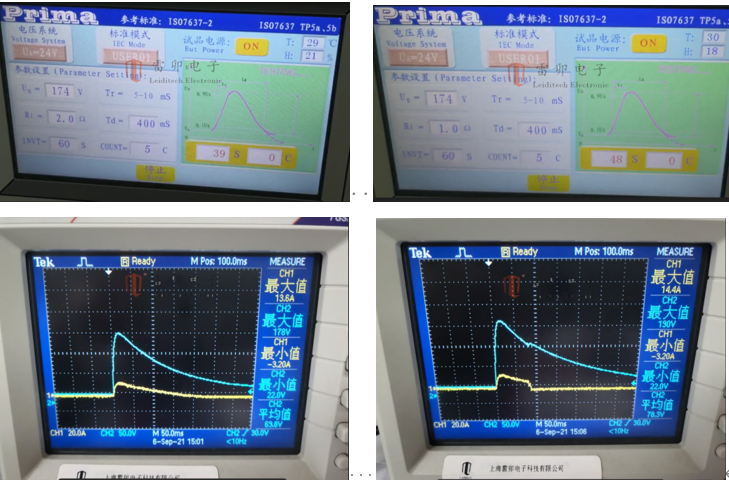

三．测试照片和结果数据记录：
|
选雷卯型号 |
ISO7637-TP5A |
Us(V) |
Ri(Ω) |
Td(ms) |
INVT(S) |
COUNT(C) |
RESULT |
|
SM8S36CA |
24V |
174 |
4 |
350 |
60 |
5 |
正常 |
|
SM8S36CA |
24V |
174 |
2 |
400 |
60 |
5 |
正常 |
|
SM8S36CA |
24V |
174 |
1 |
400 |
60 |
1 |
损坏 |
|
P15S36CA |
24V |
174 |
1 |
400 |
60 |
5 |
正常 |
注：选雷卯SM8S36CA可以通过2Ω 400ms 5次；
若做1Ω 400ms测试，需要提高TVS功率，选用P15S36CA，可通过。
雷卯熟知汽车标准，有全套7637测试设备供客户免费测试，欢迎随时联系胡工18016225001。
