串口服务器静电浪涌测试
测试产品：串口服务器；
雷卯实验室温湿度：26度 ， 61%；
目的：测试串口加上雷卯SMD1206P010TF、SMD4532-090、SM712、SMAJ36CA是否通过静电浪涌IEC61000-4-2标准及IEC61000-4-5 标准。
一．测试客户产品及要求指标如下：
|
静电测试 |
IEC61000-4-2 测试标准 |
|
空气放电 |
±15KV |
|
接触放电 |
±8KV |
|
RS485 浪涌测试 8/20μs |
IEC61000-4-5测试标准 |
|
差模 |
±6KV |
|
共模 |
±6KV |
二、雷卯电路保护方案：
（1）100M网口防雷保护方案
|
型号 |
品牌 |
数量 |
|
LC05CI |
LEIDITECH |
2 pcs |
|
SMD4532-090NF |
LEIDITECH |
2 pcs |
（2）RS232静电保护方案
|
型号 |
品牌 |
数量 |
|
SMC24 |
LEIDITECH |
1 pcs |
（3）RS485浪涌保护方案
|
型号 |
品牌 |
数量 |
|
SMD1206P010TF |
LEIDITECH |
2 pcs |
|
SMD4532-090 |
LEIDITECH |
2 pcs |
|
SM712 |
LEIDITECH |
1 pcs |
（4）DC24V电源浪涌保护方案
|
型号 |
品牌 |
数量 |
|
SMAJ36CA |
LEIDITECH |
1 pcs |

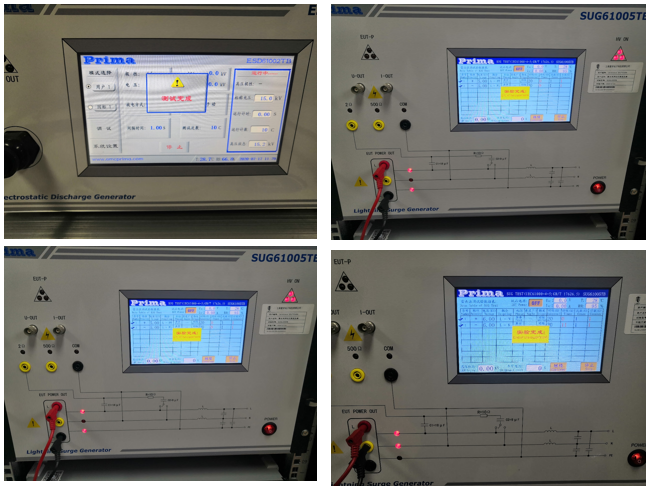

三、测试无线图传发射模块照片和数据记录：
|
IEC61000-4-2 静电测试 |
空气放电 ±15KV |
接触放电 ±8KV |
|
产品性能 |
正常 |
正常 |
|
IEC61000-4-5浪涌测试 RS485接口 |
共模 ±3KV |
共模 ±4KV |
共模 ±5KV |
共模 ±6KV |
|
产品性能 |
正常 |
正常 |
正常 |
正常 |
|
IEC61000-4-5 浪涌测试RS485接口 |
差模 ±3KV |
差模 ±4KV |
差模 ±5KV |
差模 ±6KV |
|
产品性能 |
正常 |
正常 |
正常 |
正常 |
总结：
电子产品的接口防护需用过压保护器件，很多工程师意识到要用保护器件，但由于选型不当或没按照ESD电路PCB设计原则，造成产品静电测试或EMC测试不通过，产品多次验证测试，浪费人力财力，造成产品延迟上市的事情总有发生，或过度设计，造成成本压力。
雷卯电子专业为客户提供电磁兼容EMC的设计服务，提供实验室做摸底测试，从客户高效，控本方便完成设计，希望为更多的客户能快速通过EMC的项目，提高产品可靠性尽力。
雷卯电子电磁兼容实验室，提供免费测试，提供外围静电保护参考电路。雷卯测试设备供客户免费测试，欢迎随时联系胡工18016225001。
