机顶盒静电测试及方案整改
测试整改产品：机顶盒；
雷卯实验室温湿度：26度 ， 61%；
目的：整改测试机顶盒通过静电接触放电2KV。
一．测试客户产品板子如下：

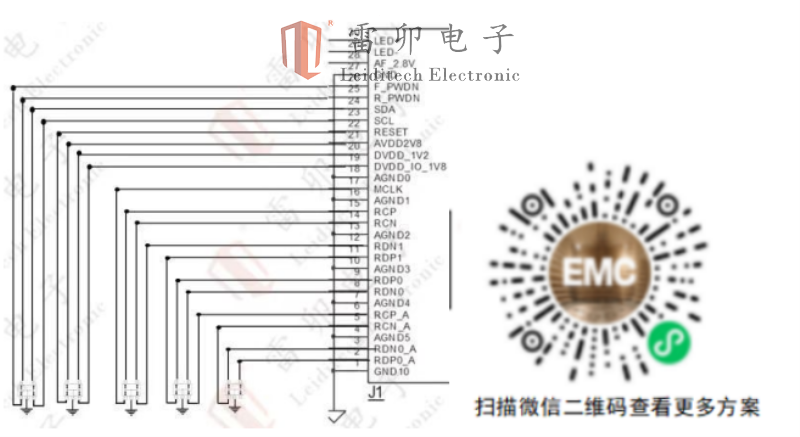

二、雷卯电路保护方案：
三、测试机顶盒照片和数据记录：
|
|
测试现象 |
|
接触放电2KV |
屏幕花屏 |
|
雷击3KV 1-2线 |
网口估计坏 |
|
接口 |
推荐雷卯型号 |
|
电源口 |
SMBJ15CA |
|
音频接口 |
SD12C |
|
USB接口 |
ESDA05CPL |
|
网络接口 |
LC03CI、SMD4532-090NF |
|
HDMI接口 |
ULC0524P |
|
视频接口 |
P0080SA |
更换雷卯器件，放静电等级，接触可以达到2KV不花屏，但4KV还是10次内会有花屏。
采用静电等级高的器件，可以提高静电保护能力，但效果有限，建议更换器件，同时铺地重新设计。
浪涌设计方案有缺陷，建议升级防雷设计，采用多个GDT防护。
雷卯电子电磁兼容实验室，提供免费测试、方案整改，提供外围静电保护参考电路。雷卯测试
设备供客户免费测试，欢迎随时联系胡工18016225001。
