A401主板和24V电源板静电、浪涌、抛负载测试及解决方案

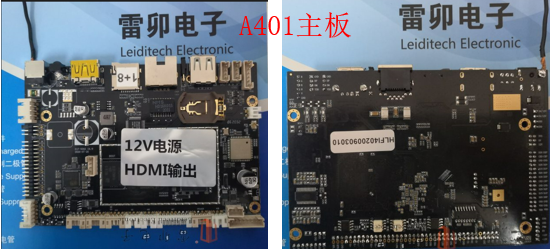

测试产品：A401主板和24V电源板
雷卯实验室温湿度：26度 ， 61%
测试标准：静电、浪涌、抛负载测试
一．测试产品和标准要求如下：
|
抛负载 |
Us(V) |
Ri(Ω) |
Td(ms) |
INTV(s) |
COUNT(C) |
|
24V |
174 |
4 |
350 |
60 |
1 |
|
浪涌 |
耦合(out) |
相位 |
次数 |
|
+0.5KV |
2Ω |
异步 |
1 |
|
-0.5KV |
2Ω |
异步 |
1 |
|
浪涌 |
耦合(out) |
相位 |
次数 |
|
+1KV |
2Ω |
异步 |
1 |
|
-1KV |
2Ω |
异步 |
1 |
|
静电 |
放电方式 |
|
+8KV |
接触方电 |
|
-8KV |
接触方电 |

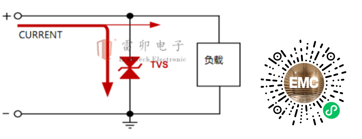

二．雷卯采用电路保护方案（微信扫小程序二维码可以看更多保护方案）：

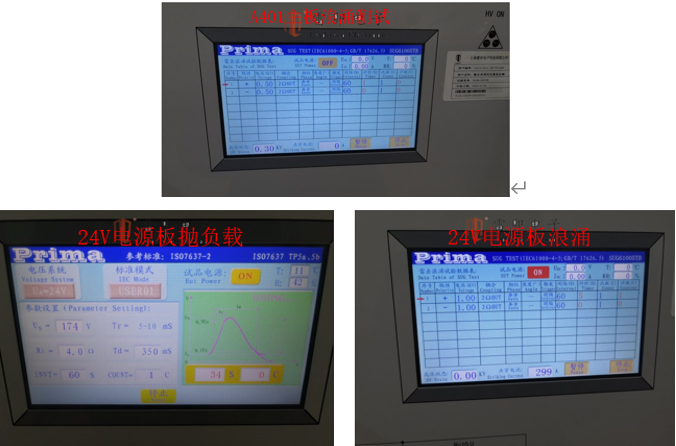

三．测试照片和结果数据记录：
|

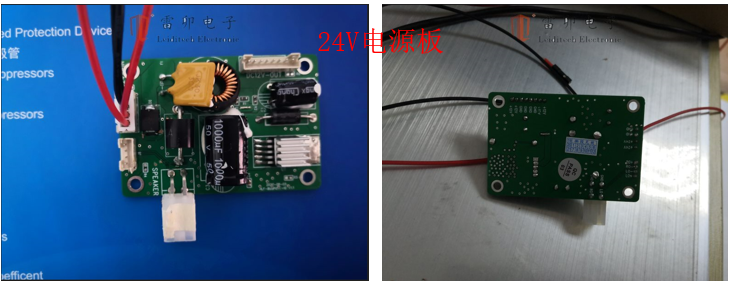

24V电源板 |
|||
|
原板 |
抛负载 |
Ua=24V，Us=174V,Ri=4Ω,Td=350ms,1C |
好 |
|
浪涌1KV |
±1KV，60s，异步，2C |
损坏，实测24V |
|
|
选雷卯型号LM1K24CA |
抛负载 |
Ua=24V，Us=174V,Ri=4Ω,Td=350ms,1C |
好 |
|
浪涌1KV |
±1KV，60s，异步，2C |
好 |
|
注：选雷卯ULC0524P可以通过HDMI静电测试；
选雷卯SRV05-4可以通过卡槽静电测试；
选雷卯LC03CI可以通过网口静电测试；
选雷卯SR05可以通过USB静电测试；
选雷卯ESDA05CP可以通过排插静电测试；
选雷卯LM1K24CA可以通过电源静电、抛负载、浪涌测试；
雷卯熟知静电、浪涌、抛负载测试标准，有全套静电、浪涌、抛负载测试测试设备供客户免费测试，欢迎随时联系胡工18016225001。
