选型必看:上海雷卯电子低电容多通道±15kV ESD保护阵列全解析

一、产品概述

上海雷卯电子Leiditech ULC0542T/SR05/USRV05-4/ULC0524P系列是专为高速数据接口设计的低电容 ESD保护二极管阵列,核心功能是保护通信线路上的敏感电子设备免受静电放电ESD和瞬态电压损害,兼顾静电防护与高速信号传输,是上海雷卯电子在ESD防护领域的核心产品线之一。

核心特性与优势

  • ULC0542T为双通道ESD保护结构,可用于千兆以太网、USB3.0HDMI等高速信号;
  • SR05为三通道器件,适用于USB 2.0应用,兼顾2IOVbus
  • USRV05-4/ULC0524P超低结电容4通道设计,单颗可以防护四路IO,可用于百兆/千兆网、数字/模拟视频接口、SIM卡接口、LVDS接口等防护、。
  • ESD 防护能力:上海雷卯电子的ESD二极管均符合IEC 61000-4-2标准,对应国内标准 GB/T 17626.2,可抵御±15kV人体模型、±8kV接触放电、±15kV空气放电的ESD脉冲,防护等级达IEC 61000-4-2 Level 4;雷卯EMC小哥“这一防护等级可满足绝大多数工业及消费电子的静电防护需求”;
  • 电气性能ULC0542T(双通道):典型 Cj=0.8pFUSRV05-4/ULC0524P(四通道):典型 Cj=0.6pF(适配高速数据传输),泄漏电流最大为1nA,电源电压范围宽(适配+0.9V+5V),低结电容和低泄漏电流是保障高速信号无失真传输的关键;
  • 封装与环境适应性:上海雷卯电子提供3引脚DFN1006-31mm×0.6mm)、4引脚SOT1432.4mm×2.9mm)、6引脚SOT-262.8mm*2.9mm)、8引脚SOP-085mm×6mm)等超小尺寸封装,工作温度范围-40°C+85°C,存储温度范围 -55°C +150°C,支持无铅/RoHS合规要求。

二、产品应用领域

Ÿ   高速数据接口:USB 2.0USB OTGFireWire、以太网

Ÿ   视频设备:SVGA视频连接、各类视频传输终端

Ÿ   移动终端与通信设备:手机、便携式电子设备

Ÿ   其他敏感电子设备:需ESD防护的高速I/O接口场景

上海雷卯电子的低电容多通道 ESD 保护阵列凭借优异的防护性能和兼容高速传输的特性,已广泛应用于上述领域,成为众多电子设备厂商的优选防护方案。

三、工作原理与防护机制

1. 核心结构

多通道保护器件的每个通道由一对二极管组成,ESD电流脉冲通过二极管导向GND,与器件固有ESD防护配合工作,限制ESD峰值电压:人体模型下±25V、接触放电±30V、空气放电±30V

2. 钳位电压计算

·         理想电路:正向ESD脉冲VC=VCC+VF;反向ESD脉冲 VC=-VFVF为二极管正向压降)

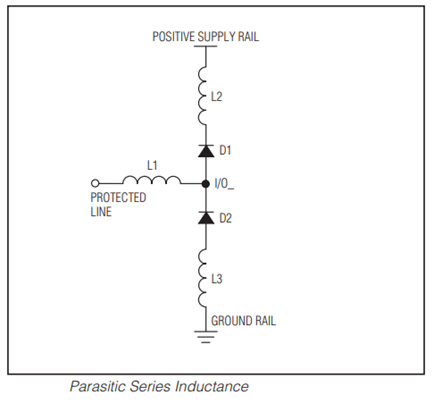

·         实际应用中(考虑寄生电感 L1/L2/L3),需考虑线路寄生串联电感的影响(见上图),此时钳位电压公式修正如下:

o    正向ESD脉冲:VC=VCC+VF (D1)+(L1+L2)×d (IESD)/dt

o    负向ESD脉冲:VC=-[VF (D2)+(L1+L3)×d (IESD)/dt]

上述公式中,IESD ESD 电流脉冲,L1L2L3 为寄生电感)

3. ESD事件的电流特性

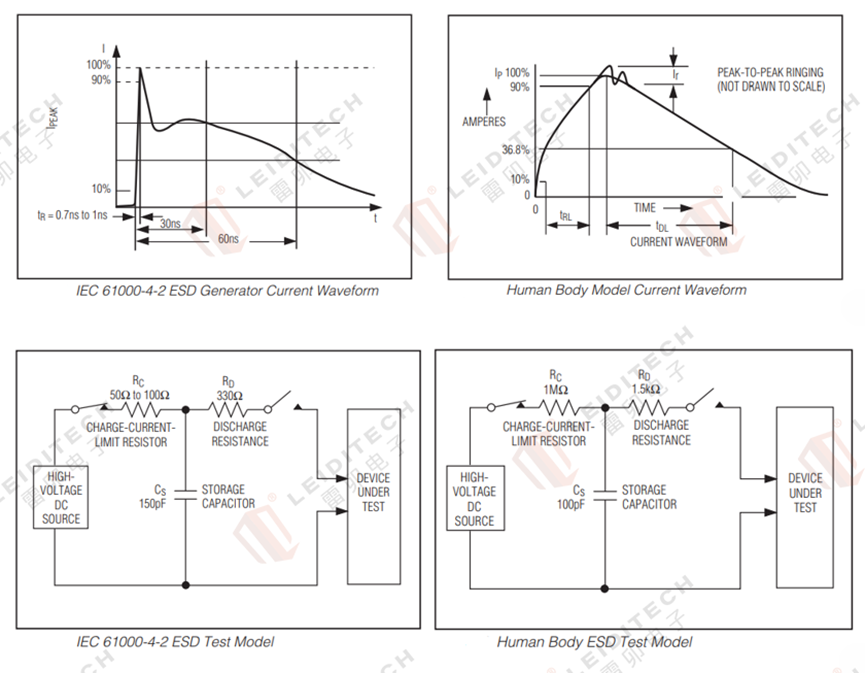

雷卯EMC小哥提醒,静电放电(ESD)事件中,电流脉冲会在纳秒级时间内从0上升至峰值(见上图)。例如在15kV IEC-61000空气放电ESD事件中,脉冲电流在1ns内脉冲电流会升至约45A(电流变化率di/dt=45×10),而电感会使钳位电压额外增加 450V。仅10nH的电感就对应0.5英寸(12.7mm)的电路板走线,所以无论器件标称的二极管钳位电压是多少,如果存在布线不合理造成的寄生电感,都会显著提升受保护信号线上的实际钳位电压。

4. 旁路电容要求

必须在VCCGND之间使用低等效串联电阻(低 ESR)的0.1μF电容,该旁路电容可吸收±8kV IEC 61000 接触放电ESD事件传递的电荷。

理想情况下,电源轨(VCC)可吸收正向ESD冲击产生的电荷且不改变稳压输出,但实际中所有电源的正向电源轨都存在有效输出阻抗。若电源有效输出阻抗为,根据欧姆定律,钳位电压会按V=I*R的公式升高。例如,+8kV IEC 61000-4-2 ESD 事件会产生24A的电流尖峰,此时钳位电压会额外增加VC=24A*1Ω=24V。雷卯EMC小哥再次强调,无合理旁路设计的布局会进一步抬高钳位电压,严重影响防护效果,这也是实际应用中常见的防护失效诱因。

四、应用设计PCB布局建议

结合上海雷卯电子多年ESD防护实战经验及雷卯EMC小哥的专业总结,以下为应用设计中关键的PCB布局建议,可最大程度发挥ESD保护阵列的防护性能:

1.      缩短连接器或输入端子(I/O 端)与受保护信号线之间的走线长度;

2.      采用独立电源层和接地层,以降低寄生电感,并减小 ESD 分流电流到电源轨的阻抗;

3.      确保ESD瞬态电流到GNDVCC的回流路径尽量短;

4.      尽量减少导电的电源环路和接地环路;

5.      不要将关键信号布置在PCB边缘附近;

6.      VCCGND之间并联低ESR陶瓷电容,且电容应尽量靠近VCC引脚;

7.      受保护器件的供电端与GND之间也应并联低ESR陶瓷电容,且电容应尽量靠近该器件的供电引脚。

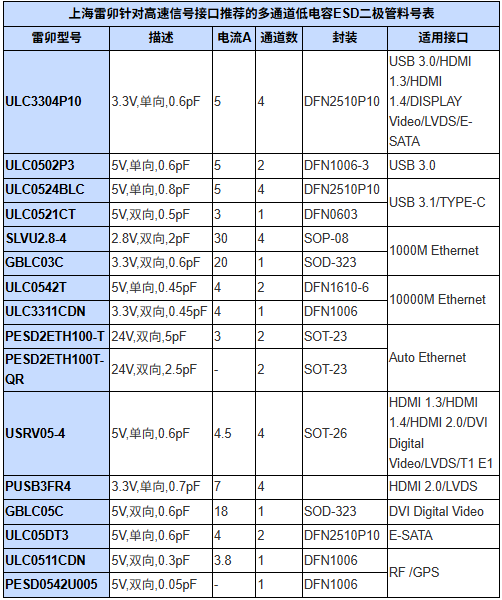

雷卯EMC小哥提示,选型时需结合实际应用的电压等级、通道数量、接口类型及PCB封装空间,参考上述料号表精准匹配,同时严格遵循PCB布局建议,才能实现高效可靠的ESD防护。上海雷卯电子也可提供专业的选型技术支持,助力客户避开高速接口防护误区。
