网口集成网络变压器静电浪涌防护方案
为了缩短网络变压器与RJ45接口之间的线路长度，让PCB布局更紧凑,同时能减少信号传输过程中的损耗，增强抗干扰能力，雷卯推出了集成网络变压器接口以及对应的静电浪涌防护方案，雷卯供应的集成网络变压器接口，型号FC62115BNL-LM，搭配下图方案中的防静电元件ULC332010T8，静电浪涌防护可靠性强，满足IEC61000-4-2，等级4，接触放电30kV，空气放电30kV；IEC61000-4-5 20A (8/20μs)。

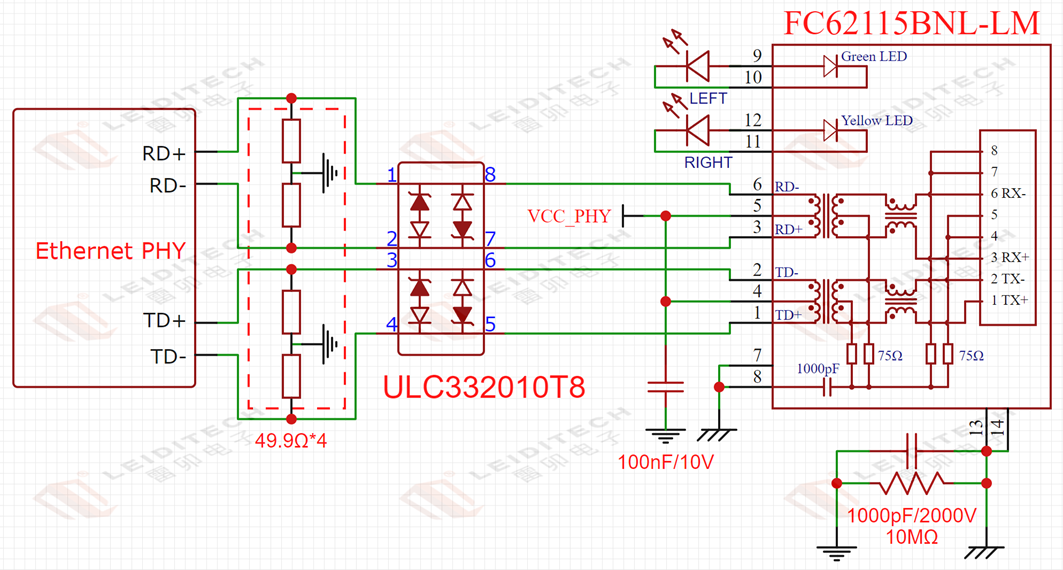

防护方案参考设计：
方案设计简介：
1.初级侧：网络变压器的初级侧分别接入TD和RD的差分对，PCB布线时两组差分对的线序可以交换。
•ESD保护：TD和RD的差分对应先接入静电保护器件，有效保护后端PHY芯片；
•VCC供电与去耦电容：对于电流型PHY，初级线圈需要连接到PHY的VCC，再通过一个100nF的电容连接至GND，电压型只需将初级抽头连接100nF电容接地，以滤除高频噪声，并推荐在靠近芯片引脚处每组差分对中间并联两颗49.9Ω电阻,并接入GND；
2.次级侧：次级侧内置已连接到RJ45接口的J1、J2、J3、J6引脚; 并集成了BOB Smith电路，有效防护雷击浪涌；
3.接地处理：机壳地与电路地推荐通过一颗1nF/2000V陶瓷电容与10MΩ电阻并联连接，RJ45接口的固定引脚也应接到机壳地，最终流入大地，确保整个电路的接地系统完整。

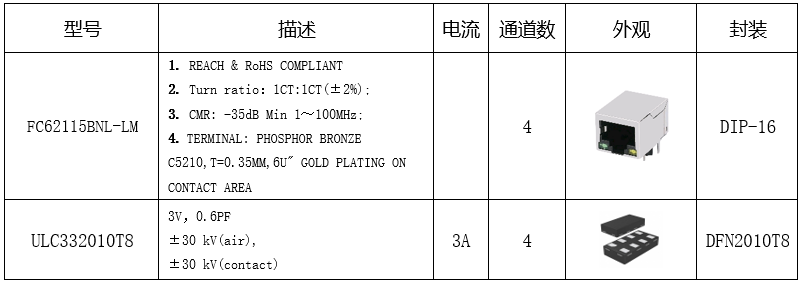

选型器件参数：
雷卯还同步推出了分立器件的百兆与千兆网络变压器，方便不同的客户需求，以下是相应的防护方案，以供参考：

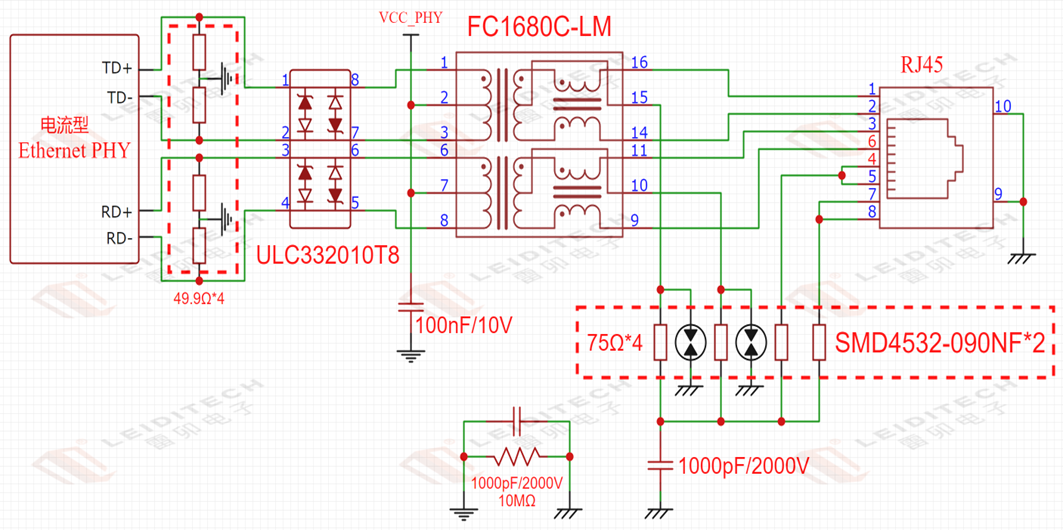

100兆网口防雷与静电浪涌保护参考方案：
1000兆网口防雷与静电浪涌保护参考方案：

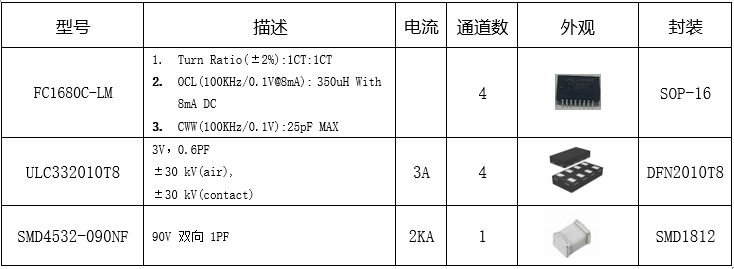

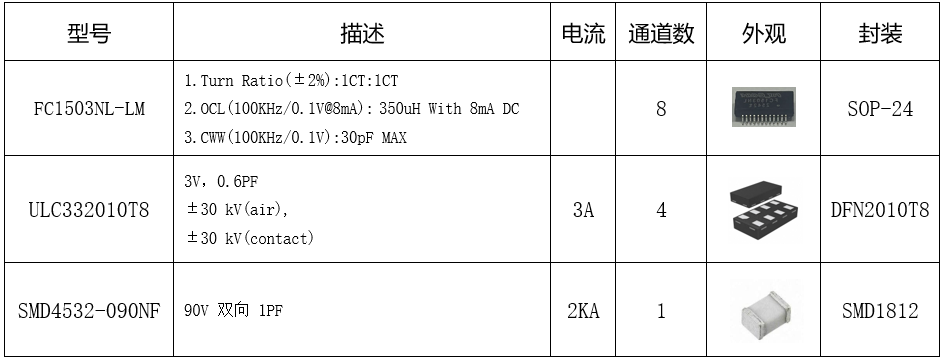

防护图选型器件参数：
以上分立器件防护方案，适用于网口防雷及静电浪涌保护，采用二级防护,可靠性强，可以确保信号完整性，满足IEC61000-4-2，等级4，接触放电30kV，空气放电30kV。IEC61000-4-5 10/700μs，40Ω，6kV，±5次。
