室外设备直流DC 48V60V电源防雷方案
室外设备直流DC 48V/60V电源防雷方案
上海雷卯电子推荐，室外设备直流DC 48V（或60V)电源防雷方案。一共有四种方案供选择：

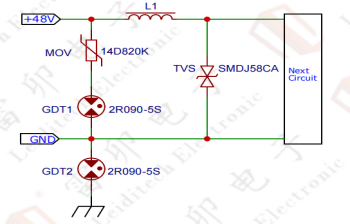

一、传统防护方案
二、简化防护方案

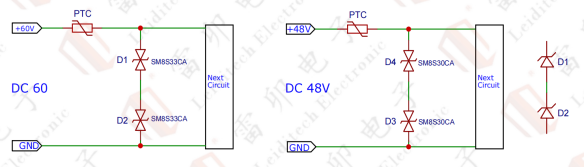

2.1：用雷卯的两颗SM8S33CA或者SM8S30CA串联，能过4KV
如果要测共模浪涌请增加GDT :2R090-5S,连给GND到大地，如图一所示
2.2：用雷卯的单颗AK3-058C,能过6KV

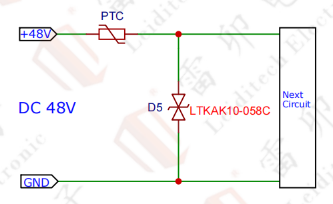

2.3 用雷卯的单颗LTKAK10-058C,能过 20KV
如果要测共模浪涌请增加GDT :2R090-5S,连给GND到大地，如图一所示
一、方案分析
|
|
优点 |
缺点 |
使用雷卯型号 |
|
方案1 |
是一个分层分级保护，雷击浪涌一层一层分解，降低到最后的TVS身上，就可以安排保护IC了 |
元件型号多，元件参数之间需要匹配好，PCB板空间需要相对较大，产品叠加成本高 |
14D820K, 2R090-5S, SMDJ58CA |
|
方案2.1 |
能过雷击浪涌4KV |
体积大，成本相对高，两个TVS串联容易使得误差更大 |
SM8S33CA, SM8S30CA |
|
方案2.2 |
能过雷击浪涌6KV |
体积大，成本高 |
AK3-058C |
|
方案2.3 |
能过雷击浪涌20KV |
体积大，成本高 |
LTKAK10-058C |

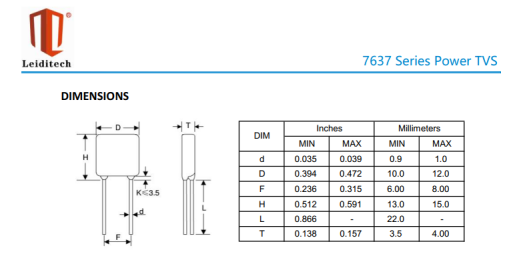

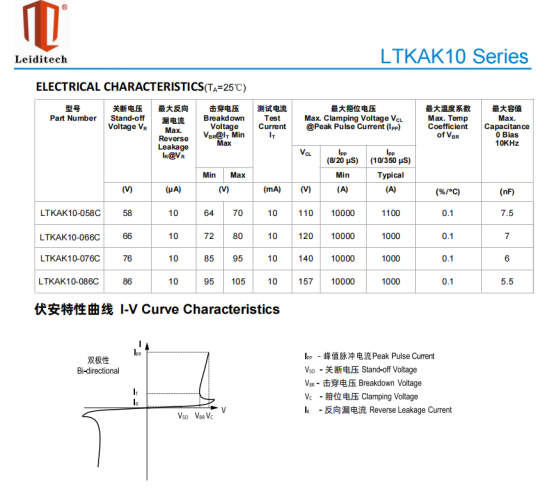

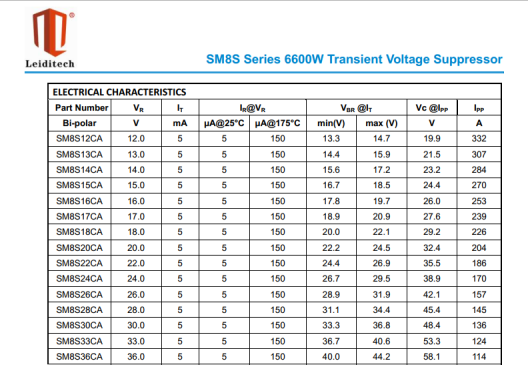

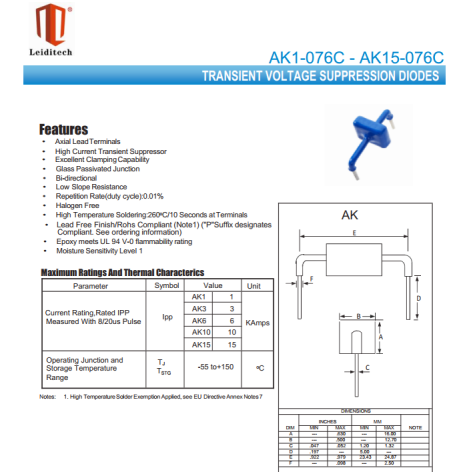

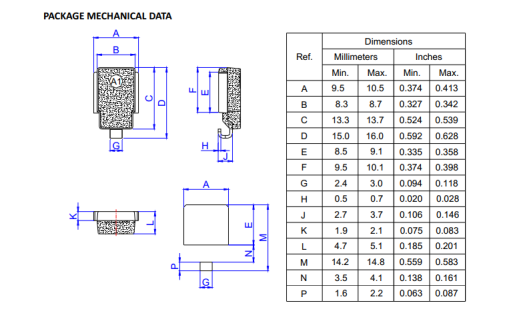

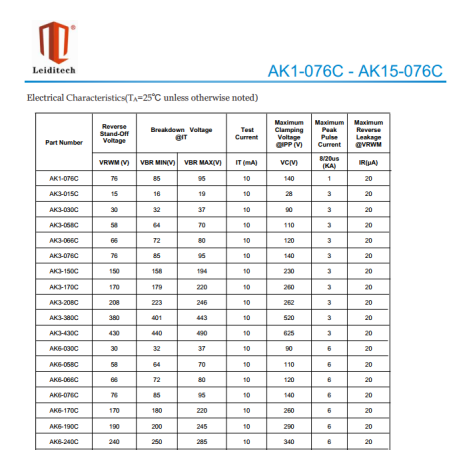

雷卯规格书如下图
雷卯可以提供各种接口的静电雷击保护方案，为客户解决电磁兼容问题，更多保护方案，请微信搜索小程序“EMC电磁兼容社区”欢迎联系胡工18016225001
