雷卯关于汽车充电桩介绍
雷卯碳化硅SIC用于新能源汽车充电桩方案

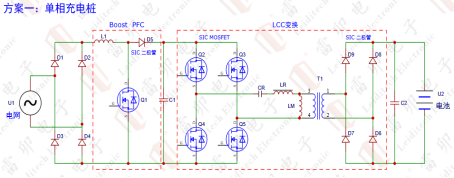

单相充电桩

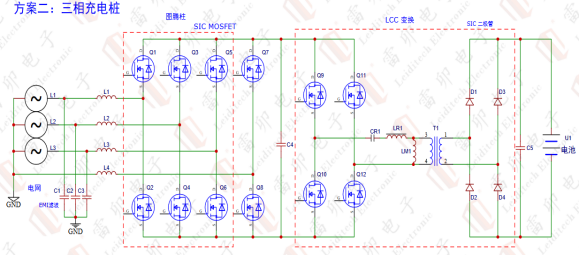

三相充电桩

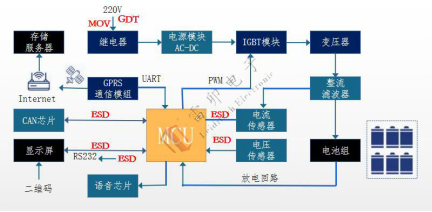

充电桩一般由电池组、电源部分、MCU部分、通信部分和存储显示部分构成。
人们可以通过扫描二维码进行相应的充电方式、充电时间等操作。GPRS通信模组通过UART与MCU通讯，实现数据的上传。显示屏能显示充电量、费用、充电时间等数据。语音模块可提示用户充电情况。
电动汽车充电，要求高功率、高直流电、大容量、高压电池快速充电、高可靠性、高效率、最少的产热量，所以需要一颗损耗小，速度快，高功率器件。雷卯碳化硅SIC 二极管和SIC MOSFET可应用在充电桩的重要电路PFC和全桥LLC，改善功率因数，提高系统效率和可靠性。
雷卯SIC二极管反向恢复时间快、高耐压、极低开关损耗。雷卯SIC MOSFET开关切换速度快、能做到高耐压大电流、高效率、高功率密度、模块体积小而轻，成本更低。
雷卯推荐碳化硅SIC和防雷防静电元件，可以用于新能源汽车充电桩：
|
分类 |
品牌 |
产品描述 |
|
ESD二极管 |
Leiditech (雷卯电子） |
CAN芯片用：SMC24 封装SOT-23反向工作峰值电压24V，漏电流0.5ua |
|
ESD二极管 |
Leiditech (雷卯电子） |
RS232用：SMC15 封装 SOT-23 反向工作峰值电压15V，漏电流0.5ua |
|
ESD二极管 |
Leiditech (雷卯电子） |
传感器：LC24CI 封装SOD-323 反向工作峰值电压24V，漏电流1ua
|
|
ESD二极管 |
Leiditech (雷卯电子） |
SIM卡防静电用：SRV05-4封装SOT-26 反向工作峰值电压5V，漏电流1ua
|
|
ESD二极管 |
Leiditech (雷卯电子） |
网口防静电用： LC3311CCW 封装SOD-323 反向工作峰值电压3.3V，漏电流0.5ua SLVU2.8-4封装SOP-08 反向工作峰值电压2.8V，漏电流1ua |
|
ESD二极管 |
Leiditech (雷卯电子） |
显示屏防静电用：ULC0524P封装DFN2510P10 反向工作峰值电压5V，漏电流0.5ua |
|
GDT/MOV |
Leiditech (雷卯电子） |
220V电源防雷: 2R600-8L 直流跳火电压600V 最大浪涌10KA 20D561KJ 压敏电压 504-616V 漏电流≤20ua
|
|
SBD |
Leiditech (雷卯电子） |
LMSC10065H:TO-220-2L SIC SBD 650V/10A |
|
SBD |
Leiditech (雷卯电子） |
LMSC20065H:TO-220-2L SIC SBD 650V/20A |
|
MOS |
Leiditech (雷卯电子） |
LMSC20065H:TO-247-3L SIC MOS 1200V/40mΩ |
|
MOS |
Leiditech (雷卯电子） |
LMSC20065H:TO-247-3L SIC MOS 1200V/25mΩ |
雷卯可以提供各种接口的静电雷击保护方案，为客户解决电磁兼容问题，更多保护方案，请微信搜索小程序“EMC电磁兼容社区”欢迎联系胡工18016225001。
