智能音箱浪涌测试及法保护方案
测试产品：智能音箱浪涌测试；
雷卯实验室温湿度：26度 ， 61%；
测试标准：需通过IEC61000-4-5，测试300V，5次；
测试目的：测试雷卯SD1501P4-3是否通过IEC61000-4-5 标准
一．测试产品和标准要求如下：

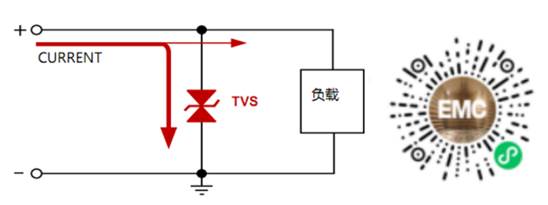

二、雷卯采用电路保护方案：
三、测试标准和结果数据记录：
|
项目 |
参数 |
结果（替换雷卯之前） |
|
浪涌8/20μS |
V=170V，电源12V，5C |
未通过（第四次） |

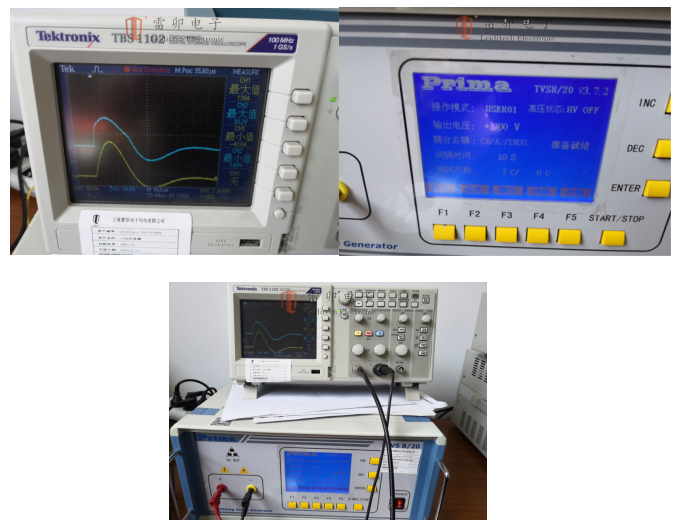

四 、测试更改成雷卯SD1501P4-3照片和结果数据记录：
|
雷卯型号 |
项目 |
参数 |
结果 |
|
SD1501P4-3 |
浪涌8/20μS |
V=300V，电源12V，10C |
通过 |
推荐使用SD1501P4-3，满足浪涌测试需求。
总结
电子产品的接口防护需用过压保护器件，很多工程师意识到要用保护器件，但由于选型不当或
没按照ESD电路PCB设计原则，造成产品静电测试或EMC测试不通过，产品多次验证测试，
浪费人力财力，造成产品延迟上市的事情总有发生，或过度设计，造成成本压力。
雷卯电子专业为客户提供电磁兼容EMC的设计服务，提供实验室做摸底测试，从客户高效，控
本方便完成设计，希望为更多的客户能快速通过EMC的项目，提高产品可靠性尽力。
雷卯电子电磁兼容实验室，提供免费测试，提供外围静电保护参考电路。雷卯测试设备供客户
免费测试，欢迎随时联系胡工18016225001。
