栅氧化层击穿不可逆!雷卯教你用TVS守住MOSFET核心安全线
MOSFET栅极与源极间的SiO₂氧化层是器件核心，厚度仅数纳米，一旦承受电压超阈值（Si MOSFET±30V、SiC MOSFET+30V/-10V），就会发生永久性击穿。雷卯EMC小哥在数百个储能、工业控制项目中发现，70% 的MOSFET失效都与栅氧化层浪涌击穿相关，且该失效完全不可逆。
VGS 过压：瞬态浪涌的致命威胁
MOSFET 对 VGS 电压有明确限定：稳态电压常见 ±20V（部分 ±30V），瞬态电压多为 ±30V，而实际驱动电压多在 12V~15V。但 ESD 静电、感性负载断开、PCB 寄生电感耦合等引发的 ns 级瞬态浪涌，极易导致 VGS 超限。
这类冲击会通过 Fowler-Nordheim 隧穿效应破坏栅极超薄氧化层，导致导通电阻增大、阈值电压漂移、栅极漏电流上升，最终表现为开关异常、静态功耗增加等故障。与漏极雪崩击穿不同，栅极氧化层无能量吸收能力，击穿即意味着器件报废。
TVS 选型：精准防护核心方案
1. 无负压驱动场景：优先选择单向TVS
- 负向钳位相当于二极管正向导通压降（Vf=0.7V），防护效果优于双向TVS

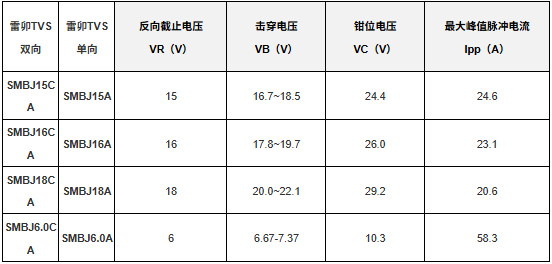

- 典型VRWM选型：15V~18V，VC范围24.4V~29.2V
2．有负压驱动场景：选用双向TVS
- 雷卯双向TVS具备对称钳位特性，可同时防护正负向过压，适配复杂驱动需求。
3. SiC MOSFET：非对称防护方案
SiC MOSFET负向耐压仅-10V，且易受高电场应力影响导致参数退化，需针对性防护，雷卯电子推出非对称TVS防护方案，通过正负向差异化的钳位设计，完美适配SiC MOSFET需求：
- 正向：VRWM=15V~20V，VC=18.57V~26.40V（@Ipp）
- 负向：VRWM=-6V，VC=-10.3V（@Ipp）
MOSFET的栅极防护需基于失效机理精准设计，雷卯电子通过单向、双向TVS产品，覆盖通用MOSFET与SiC MOSFET的防护需求，从选型到应用提供全流程技术支持。
