在工业自动化、医疗设备、环保监测等领域，流量传感器是保障流体精准控制的 “核心神经”—— 小到呼吸机的气体流量调节，大到石油化工的原料输送计量，其稳定运行直接决定了系统安全性与效率。实际应用中，静电（ESD）、电源浪涌、环境干扰等问题，常导致传感器信号漂移、芯片损坏甚至整机罢工：某化工企业曾因电网波动引发电源浪涌，导致科里奥利质量流量计失效，直接造成生产线停产4小时；医疗呼吸机的流量传感器因人体静电干扰，出现供气精度偏差，给患者带来安全隐患。

做好流量传感器的静电浪涌防护，并非简单堆砌器件，而是要结合原理、场景、电路模块精准设计。上海雷卯电子作为深耕静电浪涌防护领域十余年的国家高新技术企业，凭借上千个工业/医疗场景的实战经验，将复杂的防护技术转化为可直接落地的方案，本文就结合上海雷卯电子的优质器件与防护方案，从分类特点、场景需求、电路架构到器件选型，全方位拆解防护要点，让工程师少走弯路、高效落地。

一、流量传感器分类：不同类型，防护重点精准适配

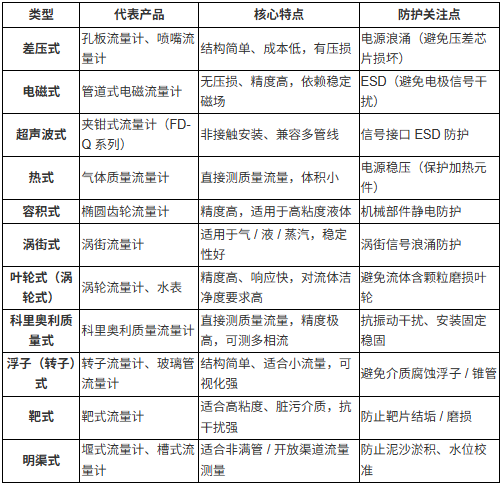

流量传感器通过检测流体流动时的压力、声波、磁场等物理变化实现测量，不同类型的结构原理和应用场景差异显著，防护关注点也各不相同：

不同类型的传感器，其核心部件（如电极、加热元件、线圈）和信号特性（如模拟信号、数字信号）不同，决定了防护需 “对症下药”。雷卯EMC小哥强调，这正是上海雷卯电子防护方案的核心优势 —— 不搞 “一刀切”，而是基于每种传感器的核心痛点，匹配针对性器件：比如电磁式传感器怕静电干扰电极信号，就优先推荐低容值、高放电等级的ESD二极管；差压式传感器需抵御电源浪涌，就搭配高功率、精准钳位的TVS管，确保防护效果与传感器性能完美兼容。

二、流量传感器电路设计：架构、核心器件与防护选型

流量传感器电路的核心逻辑是 “信号采集→处理→输出”，不同模块的防护需求差异显著。上海雷卯电子专为流量传感器场景打造了全链路防护器件体系，从整流管、TVS 管到 ESD 二极管、集成防护模块，覆盖所有核心环节。以下结合雷卯 EMC 小哥的实战拆解，以工业常用的科里奥利质量流量计为例，详解核心模块的防护逻辑与器件选型（适配 20-30VDC 供电、5V/3.3V 信号场景）。

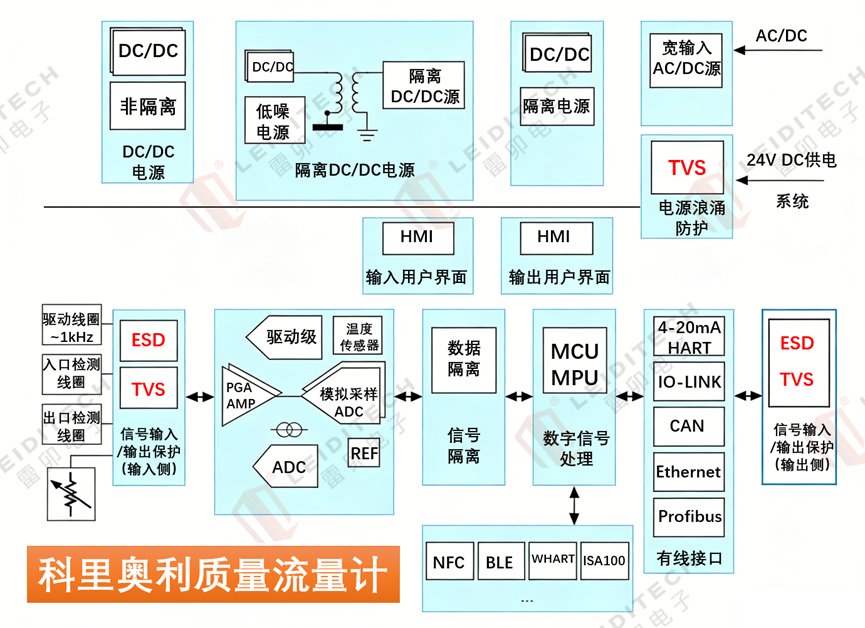

典型电路框图（核心流程）：

AC/DC电源输入 → 隔离/非隔离DC/DC稳压 → 驱动线圈（1kHz 左右） → 传感检测（入口/出口线圈） → 信号放大（AMP）→ 模数转换（ADC）→ MCU处理 → 接口输出（4-20mA、RS485、Ethernet）

核心模块与防护器件选型：

不同模块需匹配不同防护器件，以下结合雷卯电子产品与行业常用型号，给出针对性选型方案（参数适配流量传感器 20-30VDC 供电、5V/3.3V 信号场景）：

（1）电源模块：抵御电网浪涌与电压波动

电源模块是浪涌侵入的 “首道关卡”，需整流、稳压、浪涌防护三重保障：

• 整流管：将交流转为直流，适配小电流场景，推荐上海雷卯电子1N4007（最大反向电压 1000V，正向电流 1A），成本低、可靠性高；
• TVS 二极管：抵御电源浪涌（如电网波动、雷击感应），推荐上海雷卯电子SMBJ33CA（反向击穿电压33V，最大钳位电压53V，峰值功率600W），适配流量传感器 20-30V DC供电，避免浪涌击穿芯片。
• 安装注意：雷卯EMC小哥强调，TVS管需靠近电源入口安装，引线长度不超过 5mm，上海雷卯电子可提供免费EMC摸底测试服务，帮助工程师验证防护效果。

（2）传感检测信号输入模块：防护ESD与信号干扰

传感检测模块（如驱动线圈、入口/出口检测线圈）直接接触流体信号，易受 ESD 和周边设备干扰：

• 普通ESD防护：推荐雷卯ESDA05CP30，工作电压5V，击穿电压5.6V，符合IEC 61000-4-2 ESD接触放电±8kV），适配5V信号的传感器，能有效防止人体静电击穿传感器引脚，且响应时间快至 1ns，不影响信号传输；
• ESD+小浪涌双重防护：若周边有设备启停干扰，推荐上海雷卯电子SD05C，反向击穿电压5V，峰值功率300W，8/20μS波形，兼顾静电防护与小浪涌抑制，是多干扰场景的优质适配器件。

（3）信号处理模块：保障 “大脑” 稳定运行

信号处理模块（MCU、ADC芯片）是数据运算核心，需避免静电与电压波动导致数据漂移：

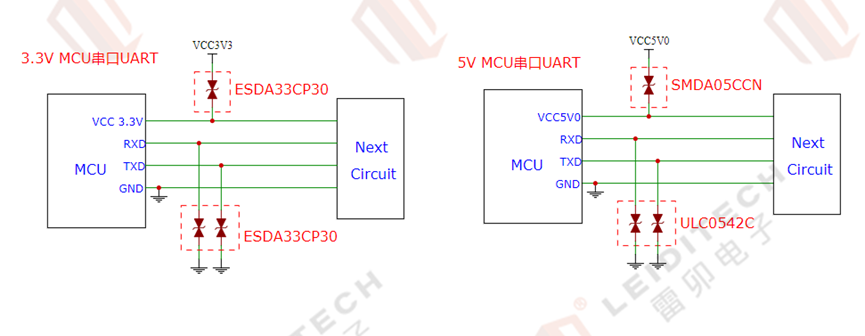

• ESD二极管：推荐上海雷卯电子ESDA33CP30，3.3V工作电压，接触放电±8kV，采用DFN1006小封装，适配密集电路板布局，不占用过多空间，且容值低，不会干扰MCU信号。

（4）接口输出模块：防护外部接口浪涌

接口模块（模拟输出、数字输出、通讯接口）直接与外部设备（PLC、上位机）连接，是浪涌侵入的 “高危区”：

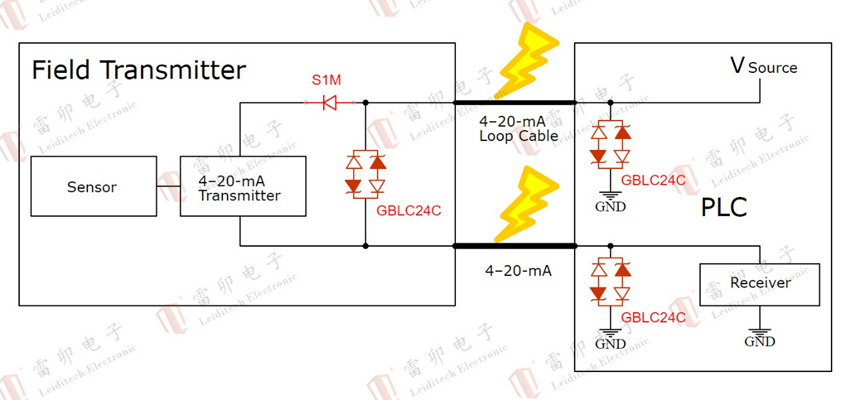

• 模拟输出（4-20mA）：推荐雷卯GBLC24C，反向击穿电压24V，专门适配工业模拟信号，防护信号静电的同时，不影响4-20mA电流信号传输，是PLC接口防护的优质选择；

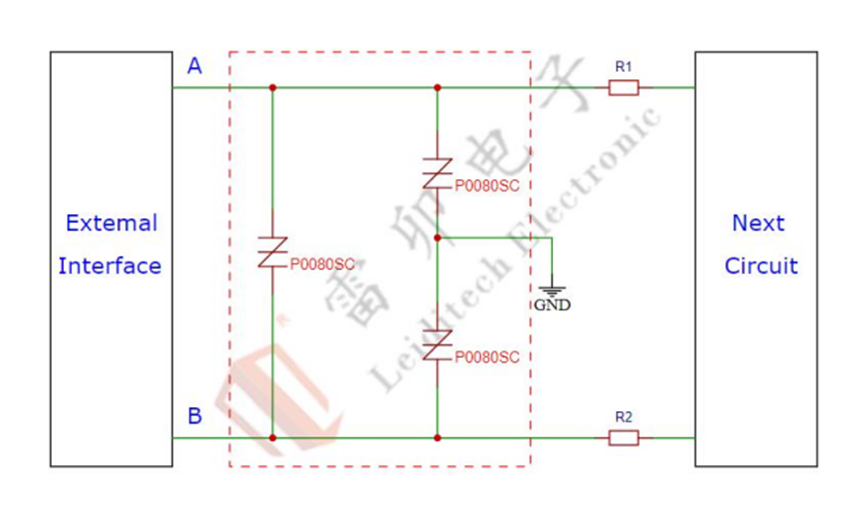

• 通讯接口（EtherNet/IP、RS485）：EtherNet/IP 接口推荐雷卯RJ45集成防护模块 SLVU2.8-4，满足IEC61000-4-2，等级4，接触放电30KV，空气放电30KV，抗静电能力强，且集成化设计简化电路布局；RS485接口推荐P0080SC，6V TSS半导体放电管，，兼容总线信号，防护通讯线路浪涌效果显著。

总结：流量传感器防护的核心原则

1. 按模块针对性防护：电源模块优先选TVS管（抵御强浪涌），信号/接口模块优先选 ESD二极管（防护静电），模拟信号模块搭配低容值型号，避免信号衰减，这是经过上千个项目验证的高效防护逻辑；
2. 匹配参数不盲目选型：TVS管的反向击穿电压需略高于工作电压（如20-30VDC 电源选33V TVS），ESD二极管的工作电压需匹配信号电压（5V信号选5V ESD二极管）和容值匹配信号速率；
3. 结合场景提升等级：工业恶劣环境需IP65防护+ TVS（如600W），医疗场景高速信号需低容值ESD二极管（避免信号干扰），户外场景需雷击浪涌防护（需高功率TVS），上海雷卯电子全系列器件均能匹配不同场景等级需求。

流量传感器的静电浪涌防护，核心是 “读懂原理、匹配场景、按模块选型”—— 没有万能的防护方案，只有精准适配的设计。上海雷卯电子作为EMC防护领域的领军企业，以优质的器件、全面的参数覆盖、严苛的可靠性测试，为防护方案提供坚实基础，从选型、布局到测试，全程为工程师保驾护航。
