DO-218AB封装Z5W27V系列TVS国产替代

1. Z5W27V等应用场合

这几颗料主要应用于电子系统过电压保护，属于车规系列TVS产品。

比如：

1）汽车用电子系统

2）商业电子系统

3）工业电子系统

4）用于通信、控制器、测量仪器等

2. 为什么应用Z5W27V等

1）优良的钳位电压特性，保护电子系统免受任何类型的浪涌，如抛负载LOAD DUMP。

2）可承受吸收负载倾倒浪涌能力的高浪涌功率。

3）可吸收陡峭的浪涌。

3. Z5W27V等 哪几颗停产

某网站查到Z4W27V/ Z5W27V,Z5W27VC,Z5W37V, / Z6W27V/ Z8W27V,Z8W37V停产。

4. 上海雷卯SM5S /SM8S可以替代 Z5W27V系列产品

上海雷卯DO-218AB系列SM5S /SM8S主要用于保护电子设备免受电压过高或过低所带来的损害。

SM5S /SM8S TVS广泛应用于电路中的过压保护和静电放电保护。其主要作用如下：

1）过压保护：当电路中出现电压突变或过高的情况时，TVS能够迅速响应并将多余的能量引导到地，以保护后续电子元件不受过高电压的破坏。这有助于防止电路板、IC芯片等元器件的损坏。

2）静电放电保护：当人体静电或其他外部静电源接触到电子设备时，可能会导致瞬态电压的升高，从而对设备产生损害。TVS能够提供低电阻路径，将静电能量迅速引导到地，保护设备免受静电放电带来的损害。

总的来说，SM5S /SM8S系列TVS起到保护电子设备免受过电压和静电放电的作用，保证设备的正常工作和可靠性。

因此可以用上海雷卯SM5S /SM8S系列替代Z5W27V等几颗停产元件呢。

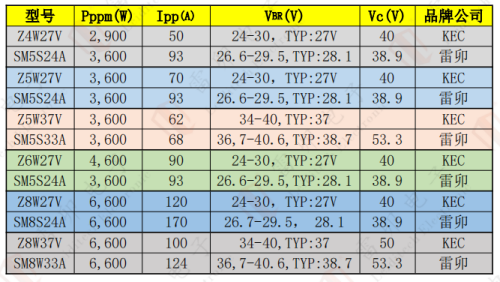

以上表格，相同样色表示KEC与上海雷卯同型号对比

可以看出 ，同颜色有同样Pppm 的对应型号，上海雷卯电流更高，Vc较低，功率更高。

比如：

SM5S24A替代Z4W27V , 雷卯的Ipp为93A, Z5W27V为50A, S5S24A的Vc为38.9V,Z5W27V 为 40V，

SM5S24A替代Z5W27V , 雷卯的Ipp为93A, Z5W27V为70A, S5S24A的Vc为38.9V,Z5W27V 为 40V,

SM5S33A替代Z5W37V , 雷卯的Ipp为68A, Z5W27V为62A, S5S33A的Vc为53.3V,

SM5S24A替代Z6W27V , 雷卯的Ipp为93A, Z5W27V为90A, S5S24A的Vc为38.9V,Z6W27V 为 40V,

SM8S24A替代Z8W27V , 雷卯的Ipp为170A, Z8W27V为120A, SM8S24AA的Vc为38.9V,Z8W27V 为 40V,

SM8S33A替代Z8W27V , 雷卯的Ipp为124A, Z5W27V为100A, SM8S33A的Vc为53.3V,Z8W27V  为 50V,

另外参考电流，上海雷卯似乎可以用标注的低功率替代高功率。比如SM5S24A替代Z6W27V ，Z6W27V为4600W,SM5S24A为3600W， 为什么可以替代。

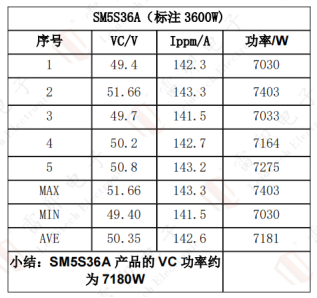

实际上，上海雷卯SM5S系列功率实测数据比规格书标注的高很多。

实测数据为7180W , 所以可以放心替代。

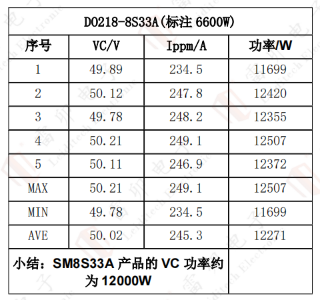

上海雷卯 SM8S 实测数据：

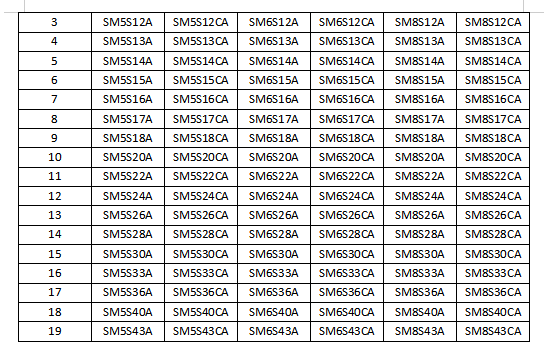

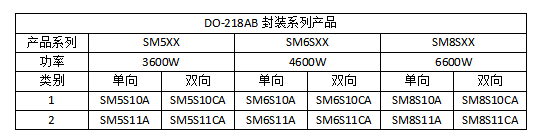

1. 上海雷卯DO-218AB封装可以做如下型号：
